7ML19985QM82 Ultraschallsensoren XPS/XCT – BETRIEBSANLEITUNG Seite DE-7
Deutsch

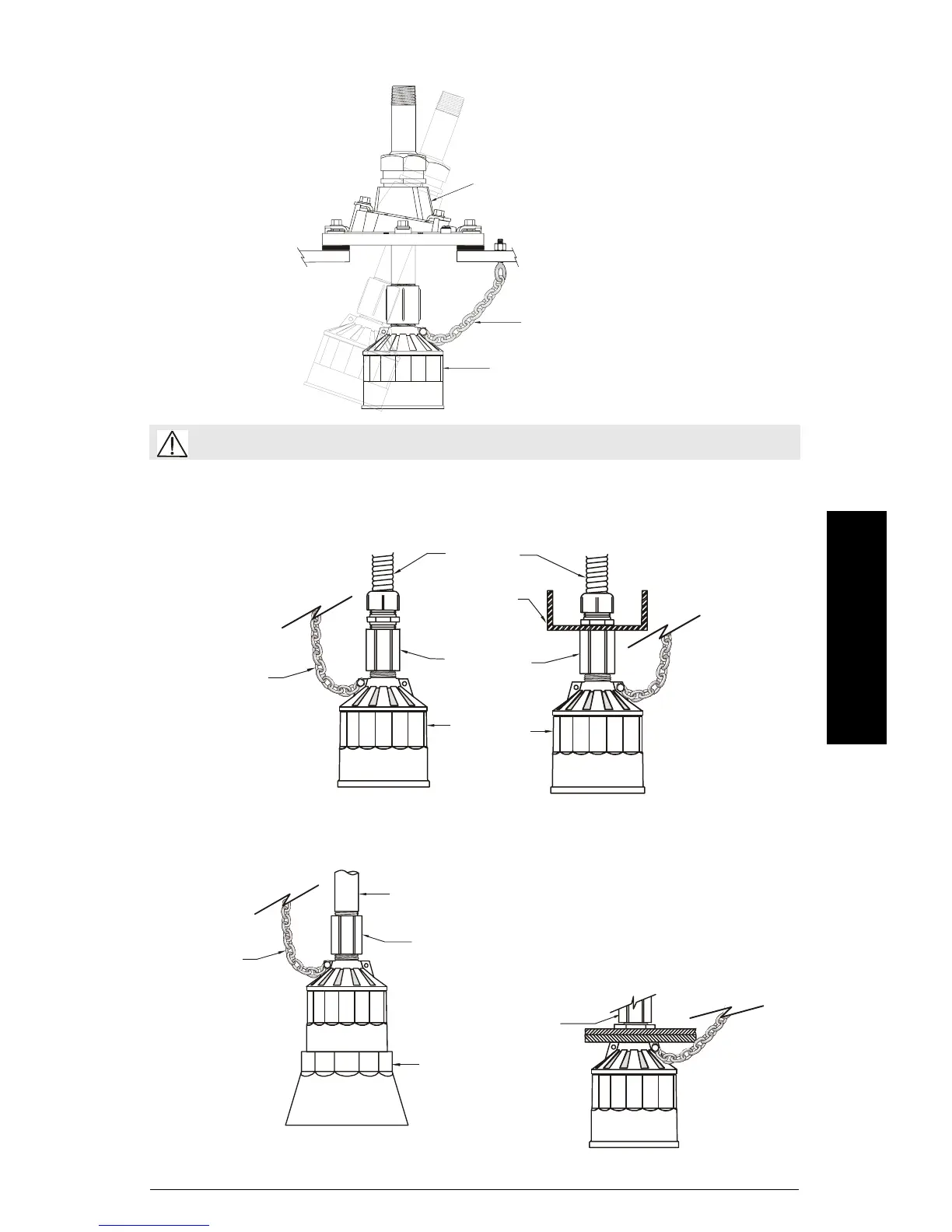

Montage – Applikationen mit Schüttgütern
Montage – Applikationen mit Flüssigkeiten
WARNUNG: Eine unsachgemäße Installation kann zu Druckverlust im Prozess führen.
Verstellflansch (typisches Modell)
Ultraschallsensor
Sicherungskette
Flexible
Anschluss-
leitung
Stahlhalterung
Reduzier-
muffe
Ultraschall-
sensor
Sicherungs-
kette
Abgehängte Montage
Halterung
Überflutbar Sperrholz
Sicherungs-
kette
Festes Metallrohr
Reduzier-
muffe
Überflutungs-
hülse
Sensor mit Überflutungshülse für Applikationen
mit Überflutungsgefahr.
Eine Sperrholzmontage ergibt eine
ausgezeichnete Isolierung, muss
aber stabil genug sein, um bei
Belastung ein Durchhängen zu
vermeiden.
Bei einer abgehängten Mon-
tage sollte der Sensor weder
Wind, Vibrationen, noch
Stößen ausgesetzt werden.
