Seite DE-6 Ultraschallsensoren XPS/XCT – BETRIEBSANLEITUNG 7ML19985QM82
Deutsch

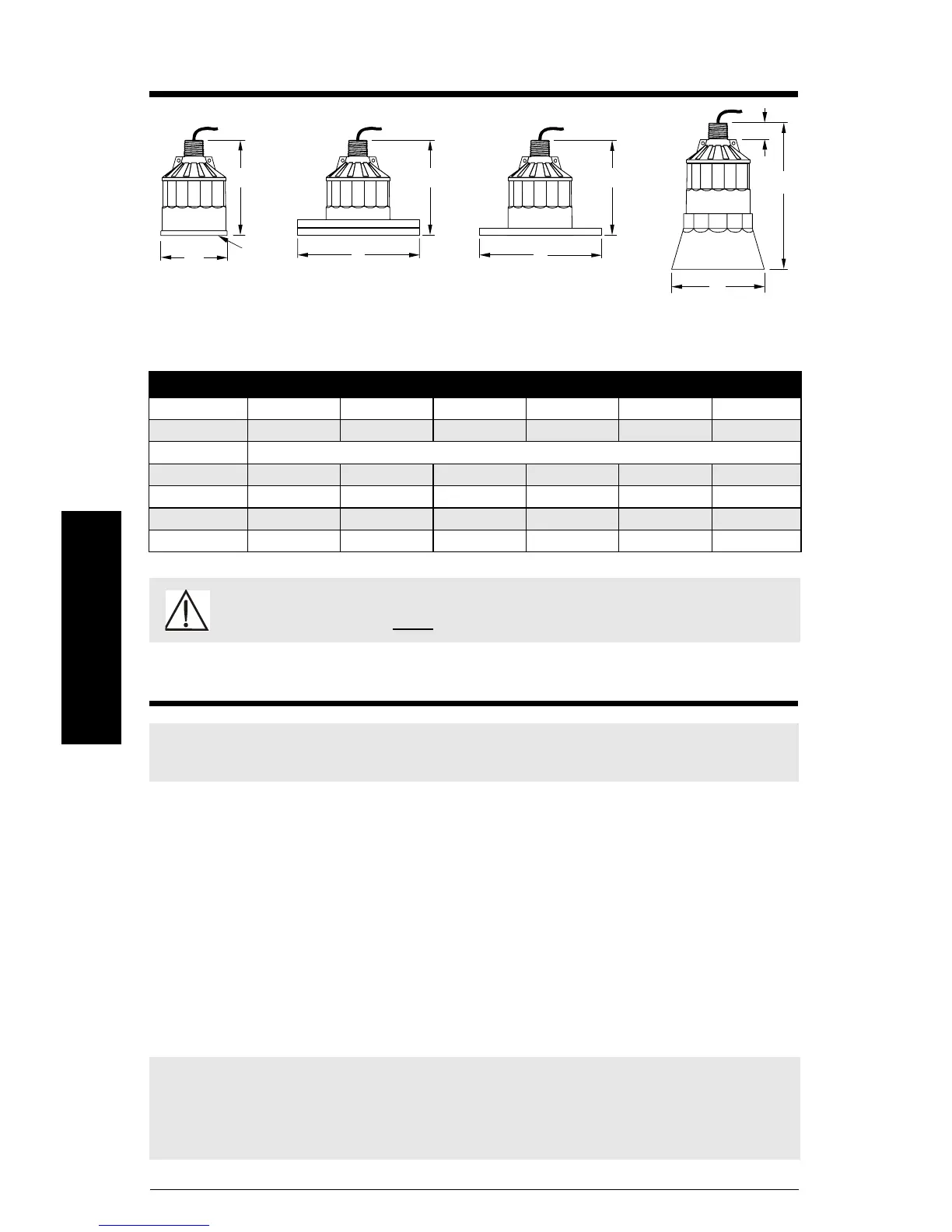

Maßbilder
Montage
• Beachten Sie bei der Sensormontage einen Mindestabstand zum maximalen Materi-
alfüllstand entsprechend der Nahbereichsausblendung. Siehe zugehörige Betriebsanlei-
tung des Messumformers.
• Bei Applikationen mit Flüssigkeiten ist der Sensor zu anzubringen, dass die Sendefläche
parallel zur Flüssigkeitsoberfläche ist. Verwenden Sie bei Applikationen mit Schüttgütern
einen Siemens Milltronics Verstellflansch, um die Ausrichtung des Sensors zu verein-
fachen.
• Nicht zu stark anziehen. Bei den meisten Applikationen genügt es, das Gewinde von
Hand zu befestigen. Bringen Sie eine Sicherungskette zwischen dem Sensor und einem
festen Bauteil an. Verwenden Sie ggf. einen optionalen Temperaturfühler: bei einem Sen-
sor in Flanschausführung, wenn eine schnelle Reaktion auf Temperaturänderungen
erforderlich ist oder in Behältern mit hoher Temperatur.
Maß XPS 10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm (4,8") 175 mm (6,9") 206 mm (8,1") 88 mm (3,4") 121 mm (4,8")
B 122 mm (4,8") 132 mm (5,2") 198 mm (7,8") 229 mm (9,0") 122 mm (4,8") 132 mm (5,2")
C Gemäß ANSI, DIN und JIS
D* 128 mm (5,0") 138 mm (5,4") 204 mm (8,0") 235 mm (9,2") 128 mm (5,0") 138 mm (5,4")
E 124 mm (4,9") 158 mm (6,2") -- -- -- --
F 152 mm (6,0") 198 mm (7,8") -- -- -- --
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nominal
WARNUNG: Optionale Konfigurationen mit geteiltem Flansch, Flanschmontage
und Verstellflansch sind
nicht für Applikationen mit Druck geeignet.
WARNUNG: Treffen Sie besondere Vorsichtsmaßnahmen, um die Sensor-
sendefläche vor Beschädigung zu schützen.
Hinweis: Um die Druckdichtigkeit bei Applikationen zu gewährleisten, ziehen Sie die
Sensoren handfest an und dann noch um ½ bis 1½ Umdrehungen. Für Druckbehälter ist die
Verwendung von PTFE Band (oder anderem geeigneten Dichtungsstoff) möglich, um die
Gewinde besser abzudichten.
B
A
C
B
F
E
C
D
G
Sensor-
sende-
fläche
Standard
Flanschmontage (Option)
siehe zugehörige
Betriebsanleitung
Geteilter Flansch (Option)
siehe zugehörige
Betriebsanleitung
Überflutungshülse
(Option)
siehe zugehörige
Betriebsanleitung
