sivu SU-6 XPS/XCT-sarjan anturit – KÄYTTÖOPAS 7ML19985QM82
Suomi

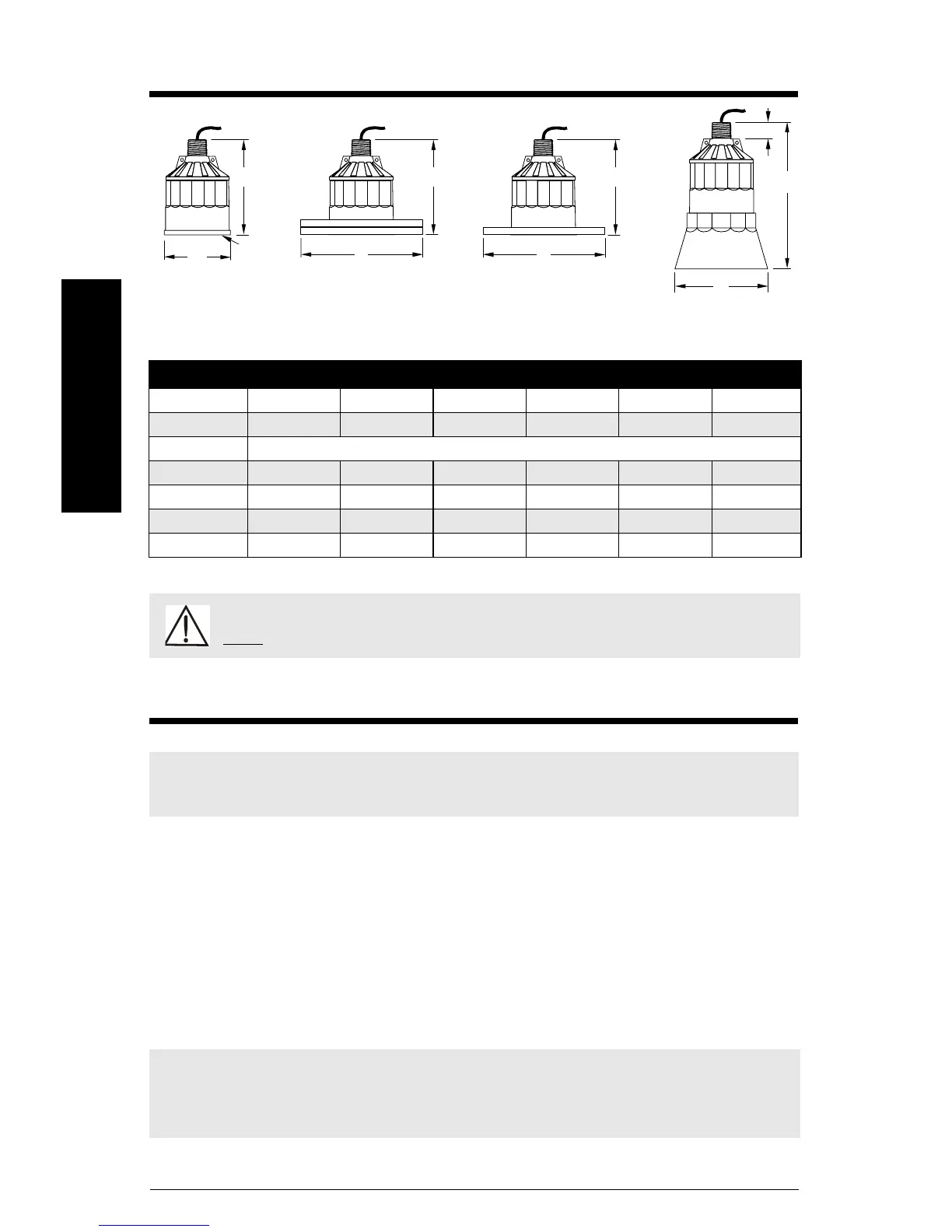

Muoto ja mitat
Asennus
• Asenna anturi niin, että se on ainakin toimintatilan arvon verran aineen pinnan
enimmäiskorkeuden yläpuolella. Katso lisätietoja asianomaisen ohjaimen oppaasta.
• Nestesovelluksissa anturi on asennettava niin, että sen pinta on yhdensuuntainen
nestepinnan kanssa. Käytä kiintoainesovelluksissa anturin kohdistamiseen Siemens
Milltronics Easy Aimer -laitetta.
• Älä kiristä liian tiukkaan. Useimmissa sovelluksissa asennettavan laitteen kiristys käsin
riittää. Varmista asennus yhdistämällä anturi turvaketjulla johonkin rakenneosaan.
Muista valinnaisen lämpötilan mittapään käyttö laipallisen anturin, nopean
lämpötilareagointitarpeen ja kuumien säiliöiden yhteydessä.
Mitat XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm (4,8") 175 mm (6,9") 206 mm (8,1") 88 mm (3,4") 121 mm (4,8")
B 122 mm (4,8") 132 mm (5,2") 198 mm (7,8") 229 mm (9,0") 122 mm (4,8") 132 mm (5,2")
C ANSI-, DIN- ja JIS-standardeihin sopiva
D* 128 mm (5,0") 138 mm (5,4") 204 mm (8,0") 235 mm (9,2") 128 mm (5,0") 138 mm (5,4")
E 124 mm (4,9") 158 mm (6,2") ei koske ei koske ei koske ei koske
F 152 mm (6,0") 198 mm (7,8") ei koske ei koske ei koske ei koske
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nimellinen
VAROITUS: Valinnainen lukkolaippa, asennettu laippa ja Easy Aimer -kokoonpanot
eivät sovellu painesovelluksiin.
VAROITUS: Anturia on käsiteltävä erittäin varovasti, ettei sen pinta
vahingoitu.
Huomautus: Painetiiviissä sovelluksissa antureita on asennettaeassa kierrettävä
käsinkiristyksen jälkeen vielä ½—1½ kierrosta. Painesovelluksissa kierteiden
tiivistämiseen voidaan käyttää Teflon-nauhaa tai muuta sopivaa tiivistettä.
B
A
C
B
F
E
C
D
G
säteilypinta
vakio
valinnainen asennettu
laippa
ks. asianomaiset ohjeet
valinnainen lukkolaippa
ks. asianomaiset ohjeet
valinnainen upotussuoja
ks. asianomaiset ohjeet
