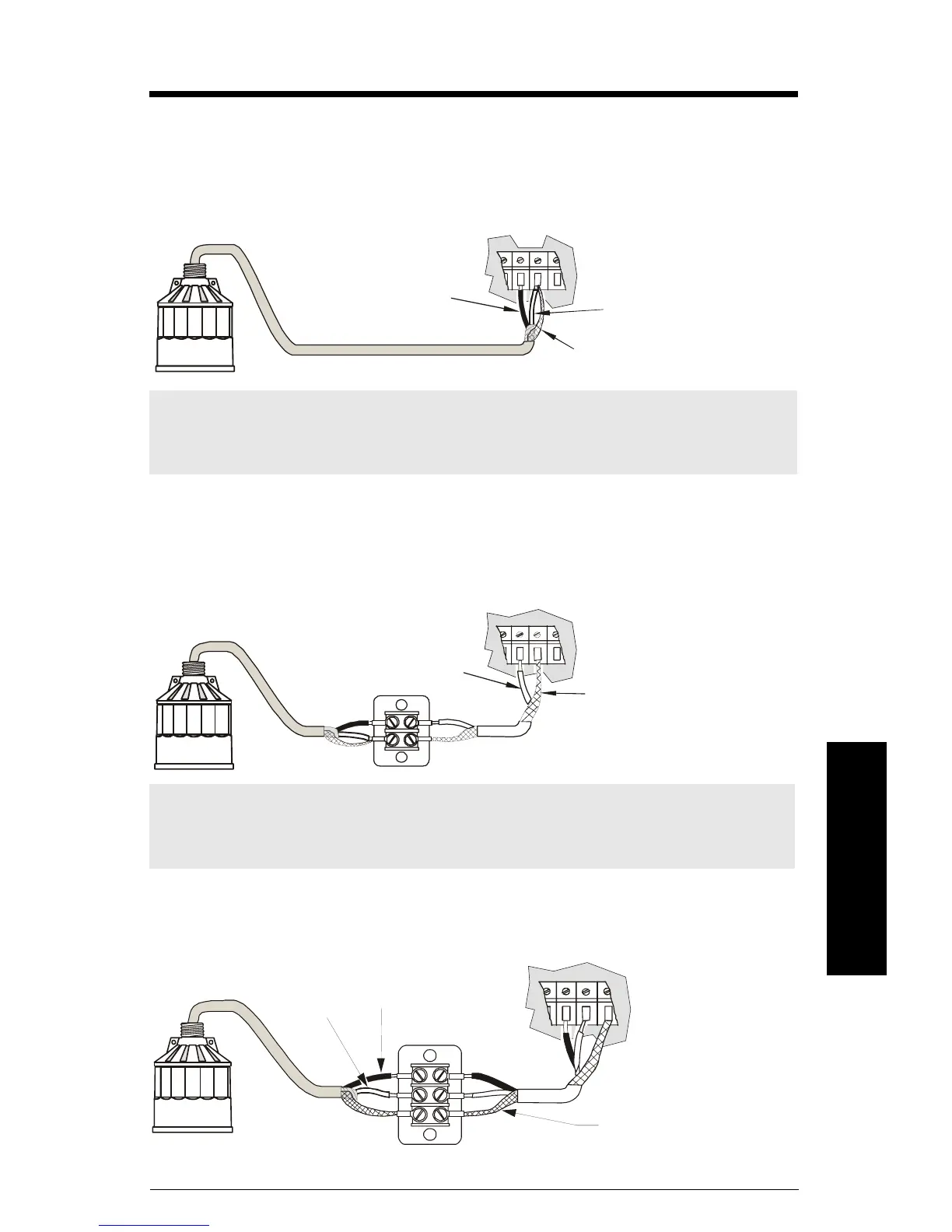

Aansluiting
Directe aansluiting
Sluit de transducer direct aan op de Milltronics transceiver, met de twee-aderige
afschermingskabel.
Coaxiaal aansluiting
Sluit de transducer aan op de Siemens Milltronics transceiver via een schakelkast en RG–62
A/U coax-kabel. Deze setup is doelmatig voor gecombineerde lengten tot max. 365 m (1200 ft).
2-draads verlenging
(alleen voor EnviroRanger ERS 500, MultiRanger 100/200, en HydroRanger 200)
Opmerking: Bij het aansluiten van een EnviroRanger ERS 500, een MultiRanger 100/200,
of een HydroRanger 200, worden de witte, zwarte en afschermingskabels alle afzonderlijk
aangesloten. Sluit de witte en afschermingskabels NIET op elkaar aan.
Opmerking: Bij het aansluiten van een EnviroRanger ERS 500, MultiRanger 100/200 en
HydroRanger 200, geen coax-kabel gebruiken; zie onderstaande schema voor de juiste
procedure.
wit
zwart
aarde/afscherming
verleng de kabel met RG-62 A/U coax
wit
aarde/afscherming
wit
zwart
aansluitkast
aarde/afscherming
Verleng de kabel met 18
AWG afgeschermde/twisted
pair kabel
