Página PT-2 Transdutores Séries XPS/XCT – MANUAL DE FUNCIONAMENTO 7ML19985QM82
Português
Introdução
As séries de transdutores Echomax XPS/XCT operam com
produtos Siemens Milltronics de monitorização de nível ultra
sónicos.
O transdutor converte o pulso eléctrico transmitido pelo
emissor-receptor a energia acústica. Em seguida, converte a
energia acústica do eco novamente a energia eléctrica para o
controlador.

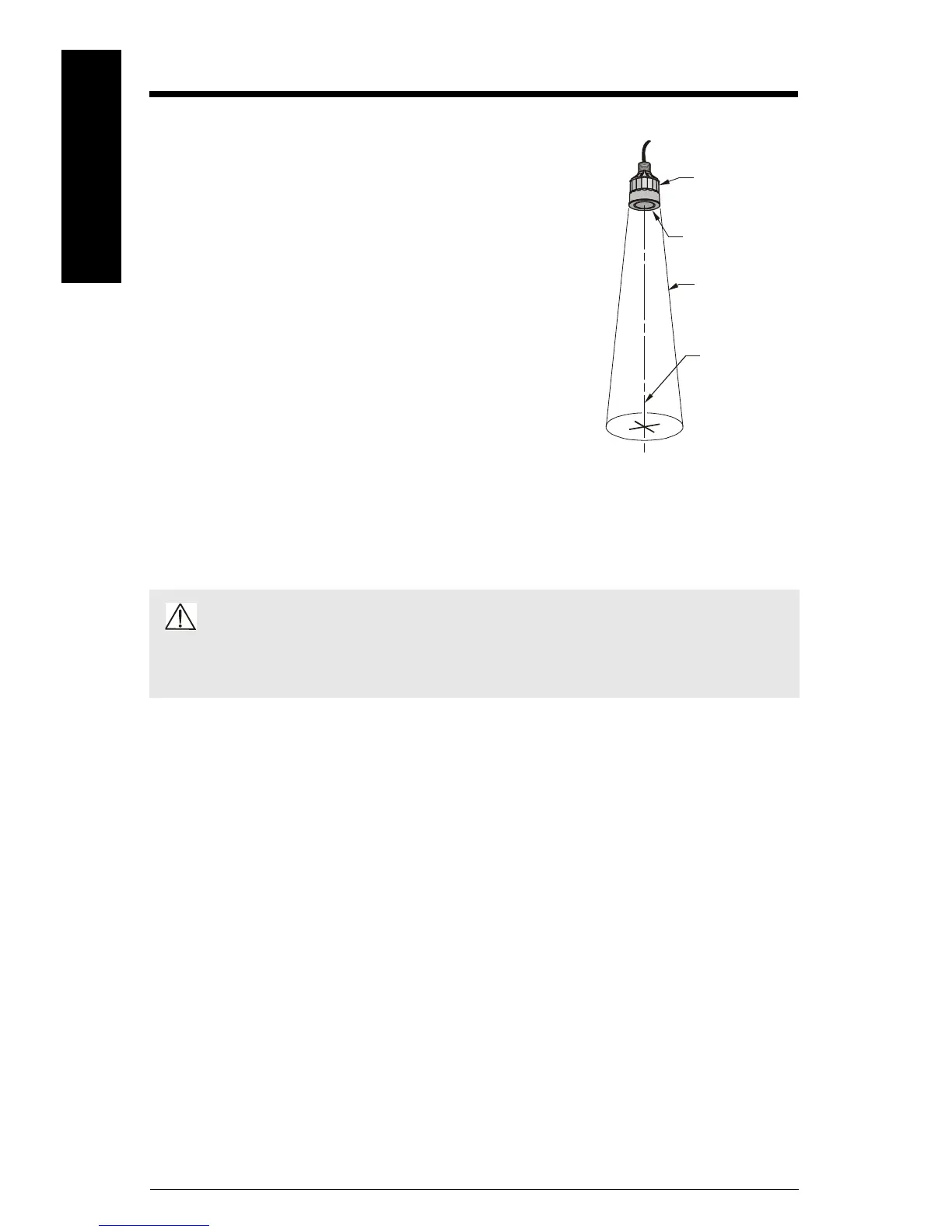

A face do transdutor emite energia acústica, que diminui em
amplitude a uma taxa inversamente proporcional ao quadrado
da distância. A energia máxima irradia perpendicularmente
desde a face do transdutor no eixo de transmissão. Onde a
energia é reduzida em metade (– 3 dB), um limite cónico
centrado em torno do eixo de transmissão define o feixe de
som, o diâmetro do qual é o ângulo de feixe.
Os transdutores XPS/XCT possuem um sensor de temperatura integrado que informa a
temperatura do ar no transdutor, para o controlador.
Instruções Gerais
Séries XPS/XCT – Certificado SIRA 99ATEX5153X
Este equipamento pode ser usado em áreas perigosas associado com todos os gases com
classes de temperatura T1, T2, T3 e T4 para a série XPS (XPS-10, XPS-15, XPS-30, e XPS-40) e
T1, T2, e T3 para a série XCT (XCT-8 e XCT-12). A série XPS é certificada apenas para uso em
temperaturas ambiente na gama - 40 °C a 95 °C e a série XCT é certificada apenas para uso
em temperaturas ambiente na gama -40 °C a 145 °C. Nenhuma delas deverá ser usada fora da
sua respectiva gama de temperatura.
A instalação deverá ser efectuada em conformidade com o código de práticas aplicável, e por
pessoal adequadamente habilitado.
Estes dispositivos só deverão ser alimentados a partir de um circuito possuindo um fusível
adequadamente dimensionado que tenha uma capacidade de corte de 4.000 A. Este fusível
está incluído nos controladores Siemens Milltronics.
A reparação deste equipamento deverá ser efectuada em conformidade com o código de
práticas aplicável.
AVISO: Os materiais de construção são escolhidos com base nas suas
capacidades químicas (ou inactividade) para finalidades gerais. Para exposição a
ambientes específicos, verificar as tabelas de compatibilidade química, antes da
instalação
.
transdutor
face do
transdutor
limite -3 db
eixo de
transmissão,
perpendicular
à face do
transdutor
