7ML19985QM82 Ultraschallsensoren XPS/XCT – BETRIEBSANLEITUNG Seite DE-9
Deutsch

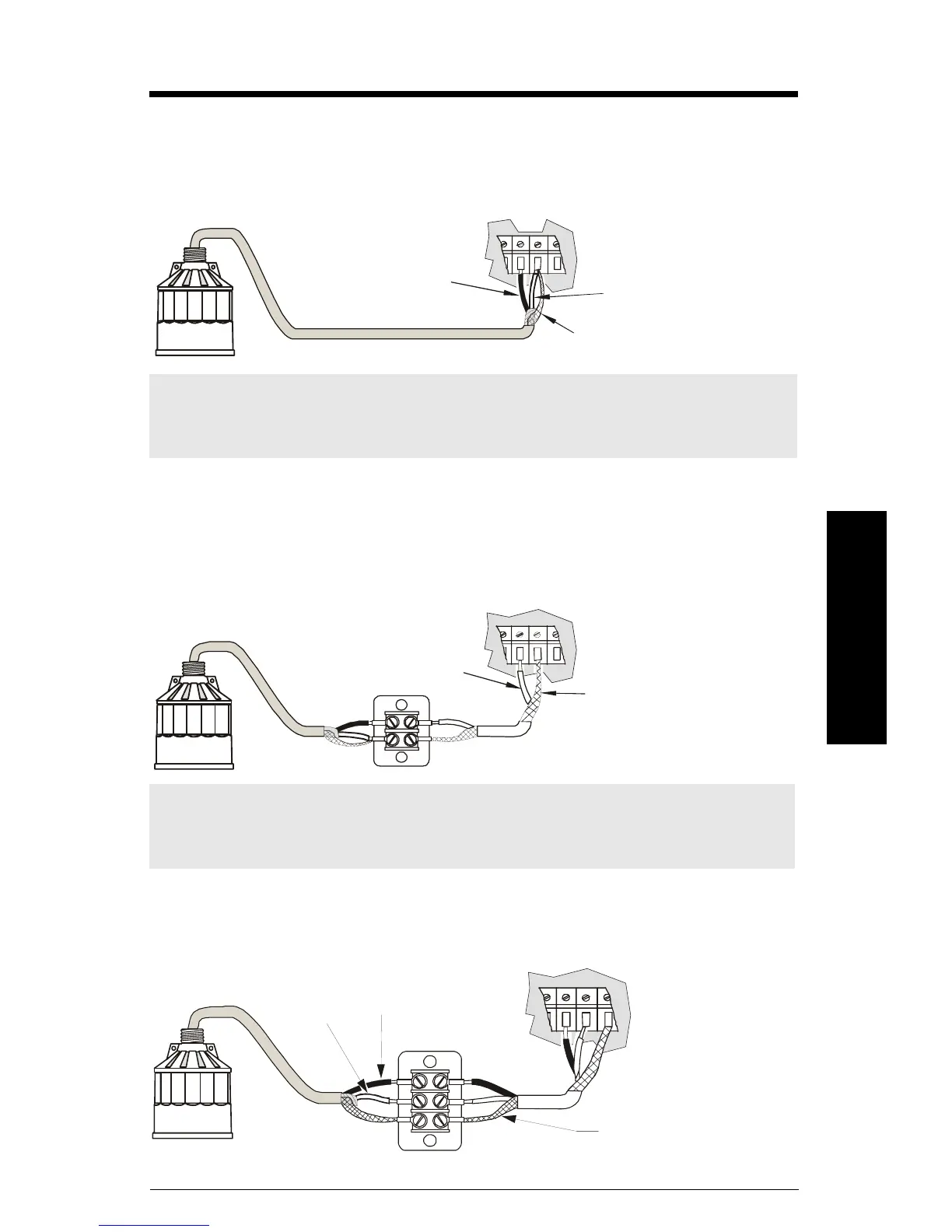

Anschluss
Direkter Anschluss
Schließen Sie den Ultraschallsensor über das zwei-adrige, geschirmte Kabel direkt an den
Siemens Milltronics Messumformer an.
Koaxialanschluss
Schließen Sie den Ultraschallsensor über einen Anschlusskasten und ein RG-62 A/U Koaxialk-
abel an den Siemens Milltronics Messumformer an. Diese Anordnung gilt für eine Gesa-
mtlänge von 365 m (1200 ft).
2-adrige Verlängerung
(nur für EnviroRanger ERS 500, MultiRanger 100/200 und HydroRanger 200)
Hinweis: Bei Anschluss eines EnviroRanger ERS 500, MultiRanger 100/200, oder
HydroRanger 200 werden die Drähte weiß, schwarz und Schirm getrennt angeschlossen.
Der Schirm und der weiße Draht dürfen NICHT gemeinsam angeschlossen werden.
Hinweis: Bei Anschluss eines EnviroRanger ERS 500, MultiRanger 100/200, oder
HydroRanger 200 sollte KEIN Koaxialkabel verwendet werden. Siehe Zeichnung unten für
die richtige Vorgehensweise.
weiß
schwarz
Schirm
Kabelverlängerung mit RG-62 A/U
Koaxialkabel
weiß
Schirm
weiß
schwarz
Anschlusskasten
Schirm
Kabelverlängerung unter
Verwendung von
geschirmtem Kabel mit ver-
drilltem Aderpaar, 18 AWG
