Siemens Echomax XCT Series

Page FR-8 Transducteurs Série XPS/XCT – MANUEL D’UTILISATION 7ML19985QM82
Français
Montage – Applications avec des liquides (suite)
Installation
• Le cheminement du câblage doit être effectué avec des protections adaptées. Pour
garantir une isolation optimale contre les bruits électriques, installer le câble sous gaine
métallique mise à la terre, sans aucun autre câble. Assurer un serrage hermétique des
connexions pour éviter toute humidité d'infiltration.
• Eviter l'installation du câble près de sources haute tension ou haute intensité,
contacteurs et systèmes de commande à thyristors. Pour les applications étanches,
serrer les transducteurs de ½ à 1½ tour(s) au-delà du serrage manuel.
• En cas de pression, utiliser un ruban PTFE ou un autre produit d'étanchéité pour garantir
l'étanchéité des raccords filetés.
Note : L'installation doit être effectuée par un personnel qualifié, en accord avec les
dispositions locales en vigueur.
AVERTISSEMENT : Ne jamais dévisser, retirer ou démonter le raccord process ou
le boîtier du système lorsque l’intérieur de la cuve est sous pression.

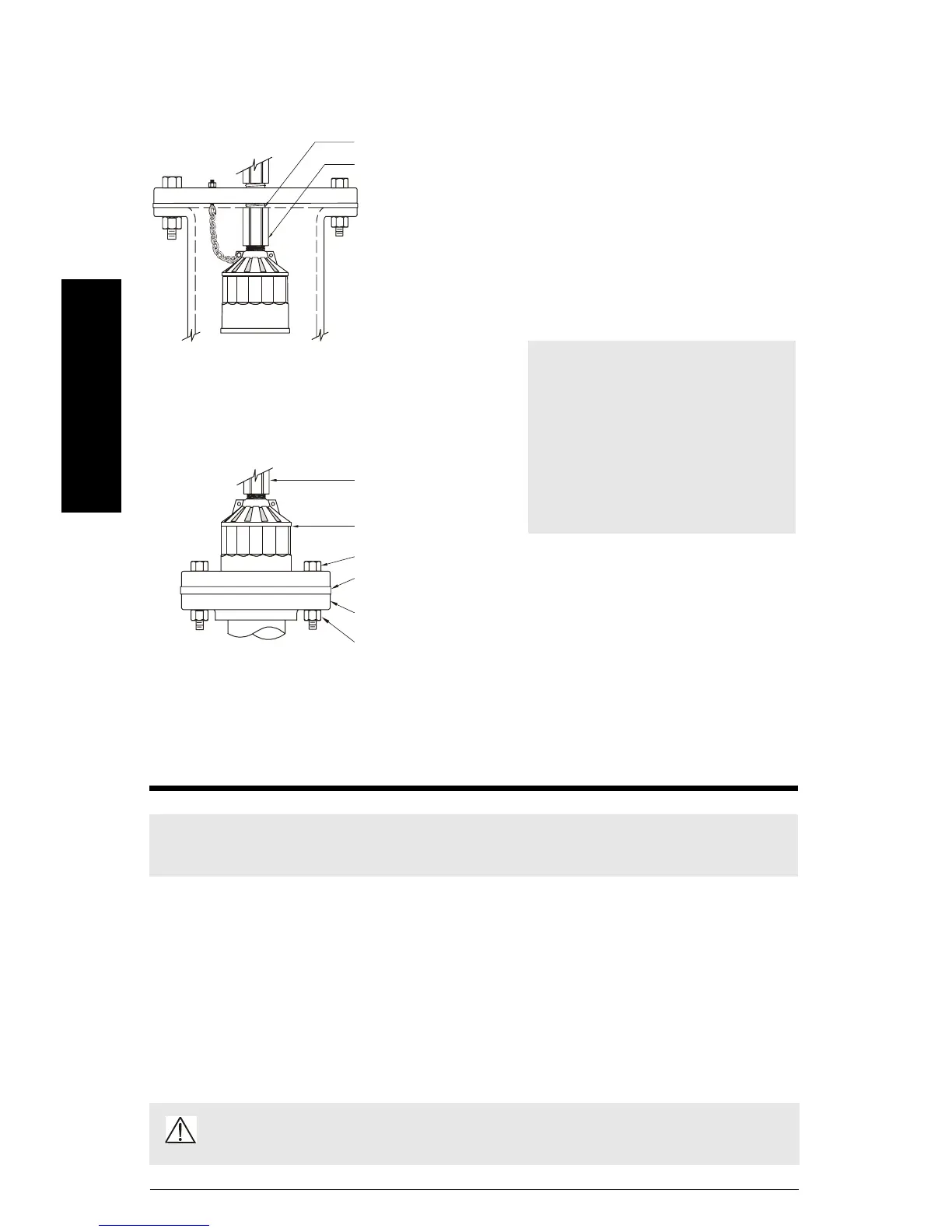

Montage sur bride
manchon
vis
joint
bride fournie par le client (face plane uniquement)
Rehausse avec montage bride fournie par le client. Pour plus de détails sur le
soudage d'un bride métallique se reporter à la section Applications avec des
liquides - Rehausses dans le
Guide d'application des transducteurs .
bride montée en usine
écrou
Bride aveugle
raccord soudé à la bride aveugle
manchon
bride, joint et matériel
fournis par le client.
Note : Pour garantir l'étanchéité
entre les différentes surfaces en
contact, appliquer le même couple
de serrage à toutes les vis
(brides).
Précaution : Le serrage excessif
peut affecter la performance du
système.
