Siemens Echomax XCT Series

7ML19985QM82 XPS/XCT serie transducers – BEDIENINGSHANDLEIDING Pagina NE-7
Nederlands

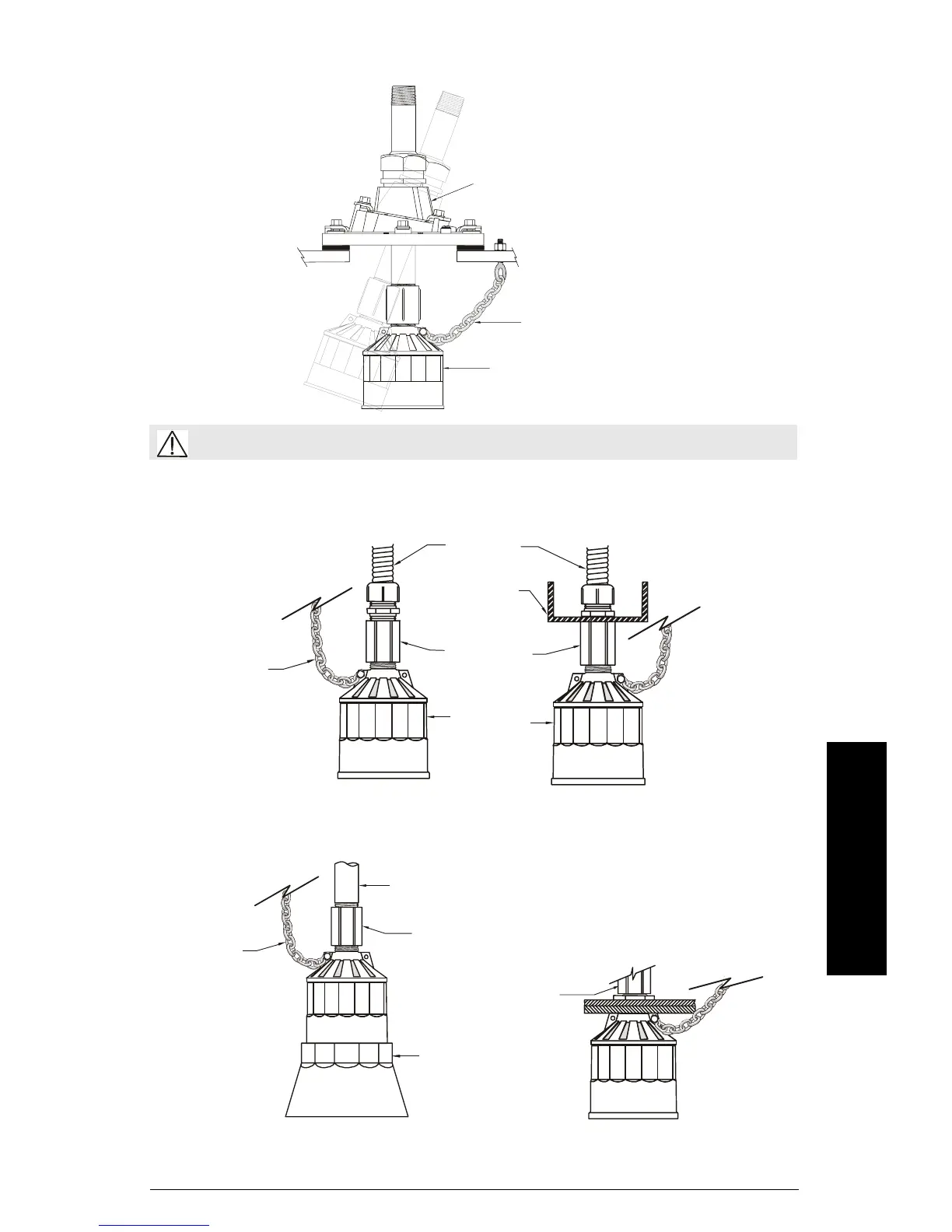

Montage – Stortgoedtoepassingen
Montage – Vloeistoftoepassingen
WAARSCHUWING: Onjuiste installatie kan leiden tot verlies aan procesdruk.
Easy Aimer (typisch model)
sensor
veiligheidsketting
flexibele
doorvoer
stalen goot
koppeling
Sensor
veiligheidsketting
Flexibele doorvoer
Beugel
Onderdompelbaar Multiplex
veiligheids-
ketting
starre metalen
doorvoer
koppeling
onderdompel
afscherming
Transducer met onderdompelbescherming, gebruikt in
toepassingen waar overstroming mogelijk is.
Multiplex montage biedt uitstekende
isolatie, maar moet star genoeg zijn
om doorbuigen te voorkomen bij
belasting.
Op flexibele doorvoer
gemonteerde transducer mag
niet worden bloot-gesteld
aan wind, trilling of
schudden.
