Pagina NE-6 XPS/XCT serie transducers – BEDIENINGSHANDLEIDING 7ML19985QM82
Nederlands

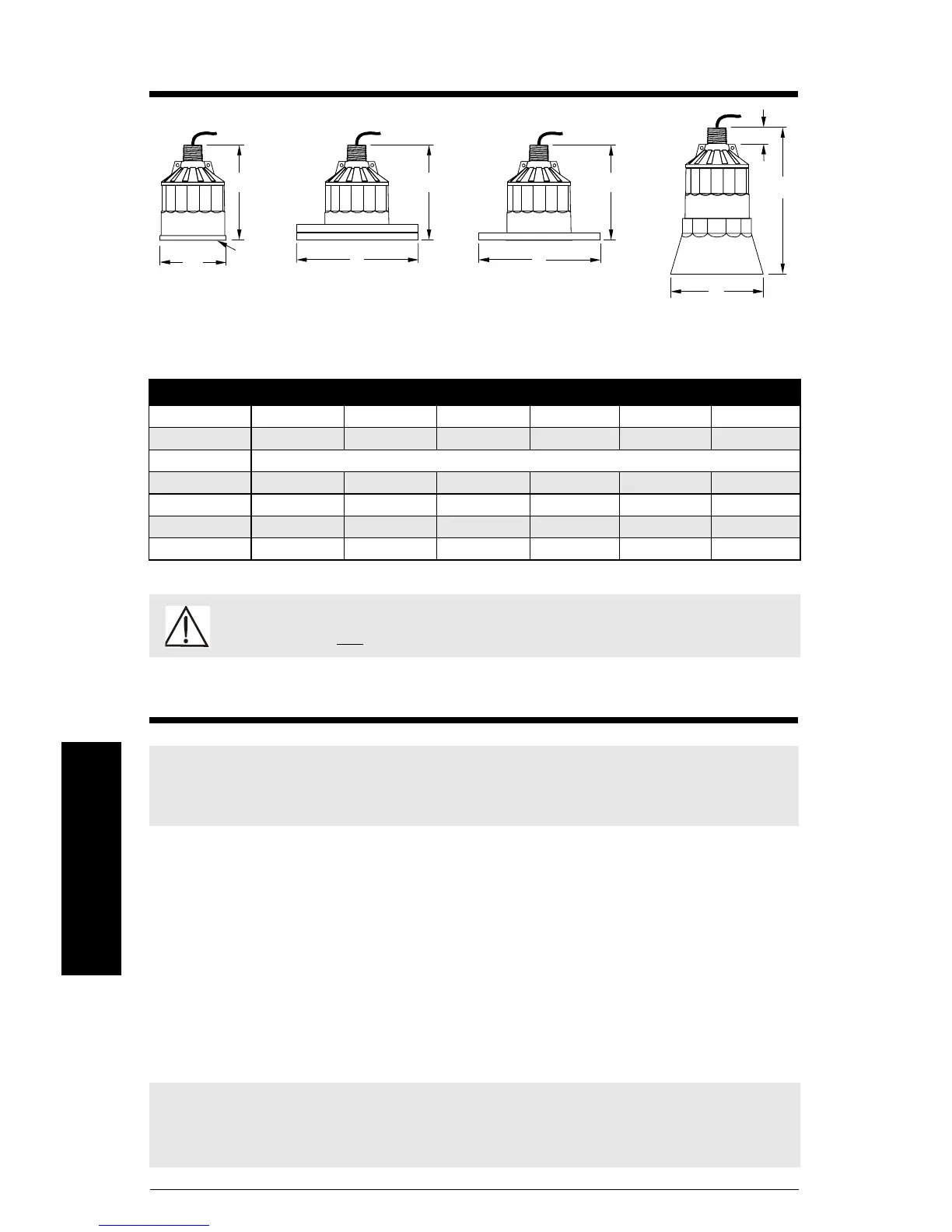

Maatschets en afmetingen
Montage
• Monteer de transducer zodanig dat deze zich tenminste met de blanking afstand boven
het productniveau bevindt. Raadpleeg de handleiding van de bijbehorende controller.
• Monteer bij vloeistoftoepassingen het transducer oppervlak parallel aan het
vloeistofoppervlak. Gebruik voor stortgoedtoepassingen een Siemens Milltronics Easy
Aimer voor het richten van de transducer.
• Bouten niet overmatig aanhalen. Voor de meeste toepassingen is het handmatig
aanhalen van de bevestigingsmaterialen voldoende. Verbind een veiligheidsketting met
een onderdeel van de constructie om de installatie te zekeren. Overweeg toepassing van
de optionele temperatuursensor wanneer een met flens uitgevoerde transducer wordt
gebruikt, wanneer een snelle temperatuurrespons is vereist of in tanks met hoge
temperaturen.
Afmetingen XPS10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3.4") 121 mm (4.8") 175 mm (6.9") 206 mm (8.1") 88 mm (3.4") 121 mm (4.8")
B 122 mm (4.8") 132 mm (5.2") 198 mm (7.8") 229 mm (9.0") 122 mm (4.8") 132 mm (5.2")
C geschikt voor ANSI, DIN en JIS standaarden
D* 128 mm (5.0") 138 mm (5.4") 204 mm (8.0") 235 mm (9.2") 128 mm (5.0") 138 mm (5.4")
E 124 mm (4.9") 158 mm (6.2") n.v.t. n.v.t. n.v.t. n.v.t.
F 152 mm (6.0") 198 mm (7.8") n.v.t. n.v.t. n.v.t. n.v.t.
G 28 mm (1.1") 28 mm (1.1") 28 mm (1.1") 28 mm (1.1") 28 mm (1.1") 28 mm (1.1")
* nominaal
WAARSCHUWING: Optionele split flange, verlijmde flens, en Easy Aimer
configuratie zijn niet geschikt voor druktoepassingen.
Waarschuwing: Speciale voorzorgsmaatregelen moeten worden genomen
bij gebruik van de transducer om eventuele beschadiging van het oppervlak
te voorkomen.
Opmerking: Bij drukdichte toepassingen, de transducers handvast, plus ½ slag tot 1½
slagen extra aandraaien. PTFE tape of andere geschikt afdichtmiddel kan worden gebruikt
als hulpmiddel voor het afdichten van de schroefdraden voor gebruik in druktoepassingen.
B
A
C
B
F
E
C
D
G
uitzen-
dende
opper-
vlak
Standaard
optionele verlijmde flens
raadpleeg de bijbehorende
instructies
optioneel split flange
raadpleeg de bijbehorende
instructies
optionele onderdompel-
afscherming
raadpleeg de bijbehorende
instructies
