Siemens Echomax XCT Series

7ML19985QM82 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING Side DA-9
Dansk

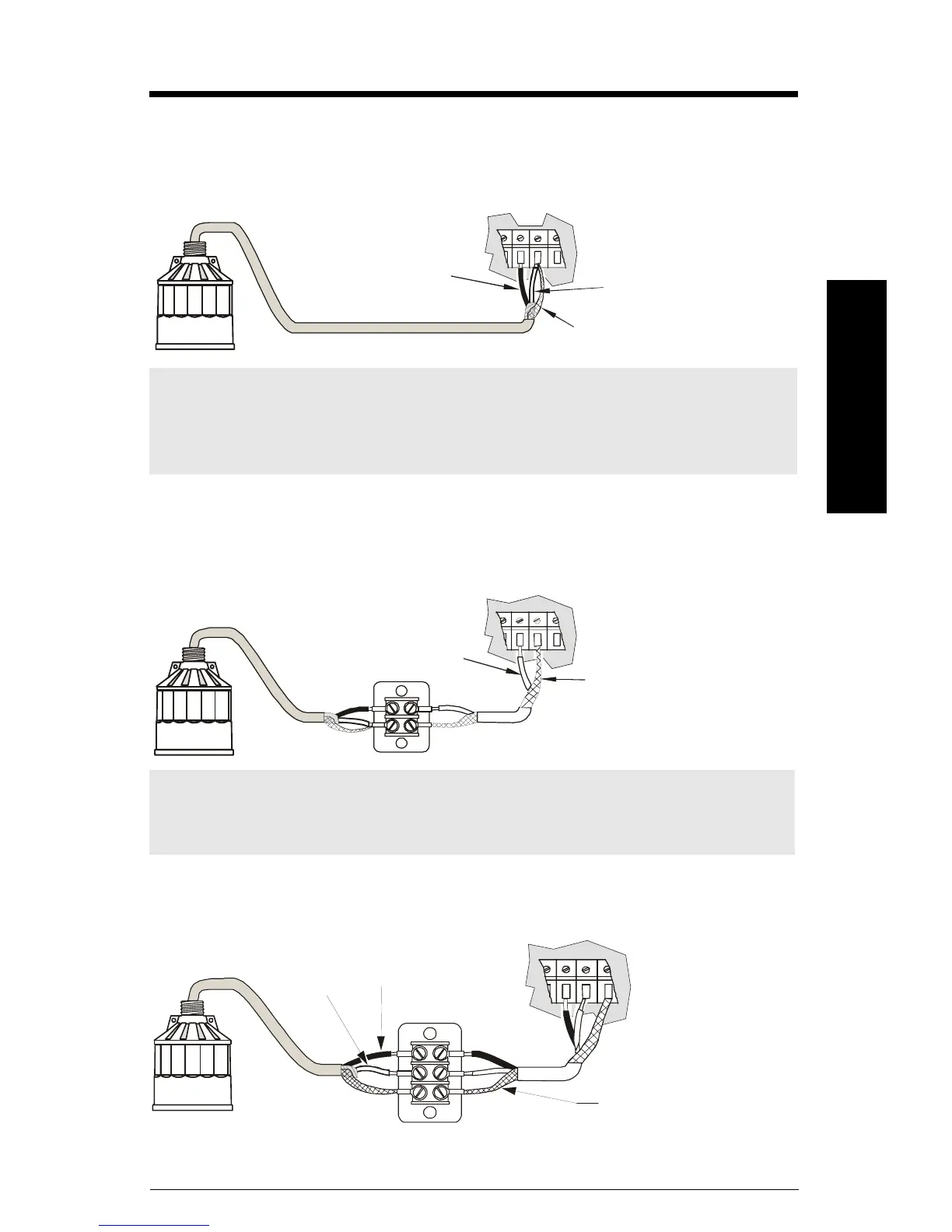

Sammenkobling
Direkte forbindelse
Forbind transduceren direkte til Milltronics transceiveren via det afskærmede to-leder-kabel.
Koaksial forbindelse
Forbind transduceren til Siemens Milltronics transceiveren via en tilslutningsdåse og RG–62 A/
U koaksialkabel. Dette arrangement er effektivt for en samlet afstand på op til 365 m (1200 fod).
2-Leder-forlængelse
(kun for EnviroRanger ERS 500, MultiRanger 100/200 og HydroRanger 200)
Bemærk: Ved tilslutning til en EnviroRanger ERS 500, en MultiRanger 100/200 eller en
HydroRanger 200 forbindes den hvide ledning, den sorte ledning og
afskærmningsledningen alle separat. Den hvide ledning og afskærmningsledningen MÅ
IKKE forbindes med hinanden.
Bemærk: Ved tilslutning til en EnviroRanger ERS 500, MultiRanger 100/200 og
HydroRanger 200 må koaksialkabel IKKE BRUGES; jf. den egnede procedure i
nedenstående diagram.
hvid
sort
drain/afskærmn
forlæng kablet vha. RG-62 A/U koaks
hvid
drain/afskærmn
hvid
sort
tilslutningsdåse
drain/afskærmn
forlæng kablet vha. 18 AWG
afskærmet/parsnoet kabel
