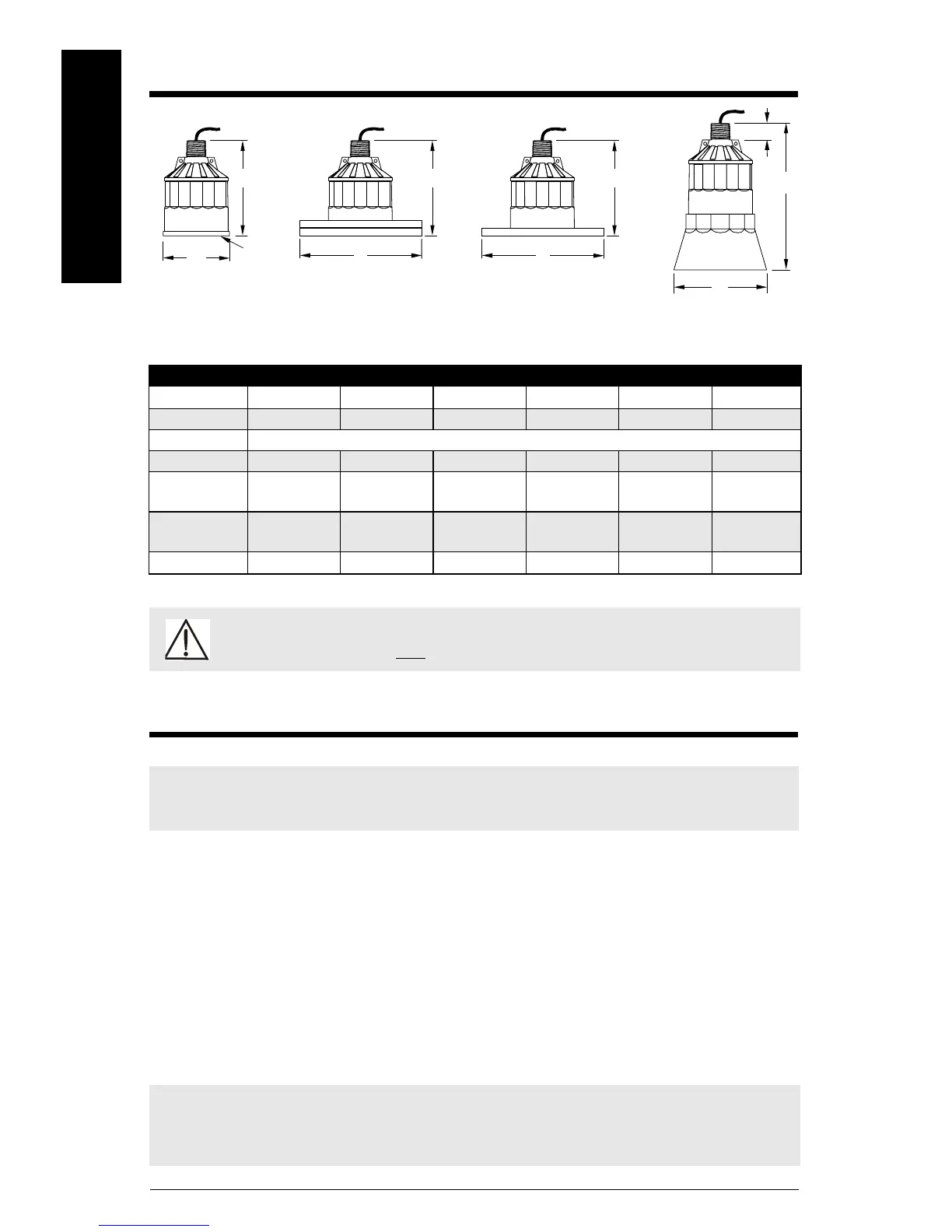

Desenhos e Dimensões
Montagem
• Montar o transdutor de forma a ficar acima do nível máximo do material, pelo menos no
valor de bloqueio. Consultar o manual do controlador associado.
• Em aplicações com líquidos, montar a face do transdutor paralela à superfície do líquido.
Em aplicações com sólidos, usar um Apontador Auxiliar Siemens Milltronics para
apontar o transdutor.
• Nã apertar demasiado. A maioria das aplicações requer apenas aperto manual do
equipamento montado. Ligar uma corrente de segurança entre o transdutor e um
elemento da estrutura para fixar a instalação. Considerar a utilização de um sensor de
temperatura opcional quando é usado um transdutor flangeado e é necessária uma
resposta de temperatura rápida, ou em reservatórios de alta temperatura.
Dimensões XPS 10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm (4,8") 175 mm (6,9") 206 mm (8,1") 88 mm (3,4") 121 mm (4,8")
B 122 mm (4,8") 132 mm (5,2") 198 mm (7,8") 229 mm (9,0") 122 mm (4,8") 132 mm (5,2")
C de acordo com as normas ANSI, DIN e JIS
D* 128 mm (5,0") 138 mm (5,4") 204 mm (8,0") 235 mm (9,2") 128 mm (5,0") 138 mm (5,4")
E 124 mm (4,9") 158 mm (6,2")
não
disponível
não
disponível
não
disponível
não
disponível
F 152 mm (6,0") 198 mm (7,8")
não
disponível
não
disponível
não
disponível
não
disponível
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nominal
AVISO: As configurações Flange de Separação Opcional, Flange Ligada, e
Apontadora Auxiliar não
são adequadas para aplicações com pressão.
AVISO: Devem ser tomadas precauções no manuseamento para proteger a
face do transdutor contra qualquer danificação.
Nota: Para aplicações estanques, instalar os transdutores apertados à mão mais ½ volta
a 1½ voltas. Fita de PTFE ou outro vedante apropriado pode ser usado para ajudar a
vedação das roscas para uso em aplicações com pressão.
B
A
C
B
F
E
C
D
G
face
radiante
standard
flange ligada opcional
consultar as instruções
associadas
flange de separação opcional
consultar as instruções associadas
protecção contra submersão,
opcional
consultar as instruções associadas
