7ML19985QM82 XPS/XCT-Transducerserier – ANVÄNDNINGSMANUAL Sida SV-9
Svenska

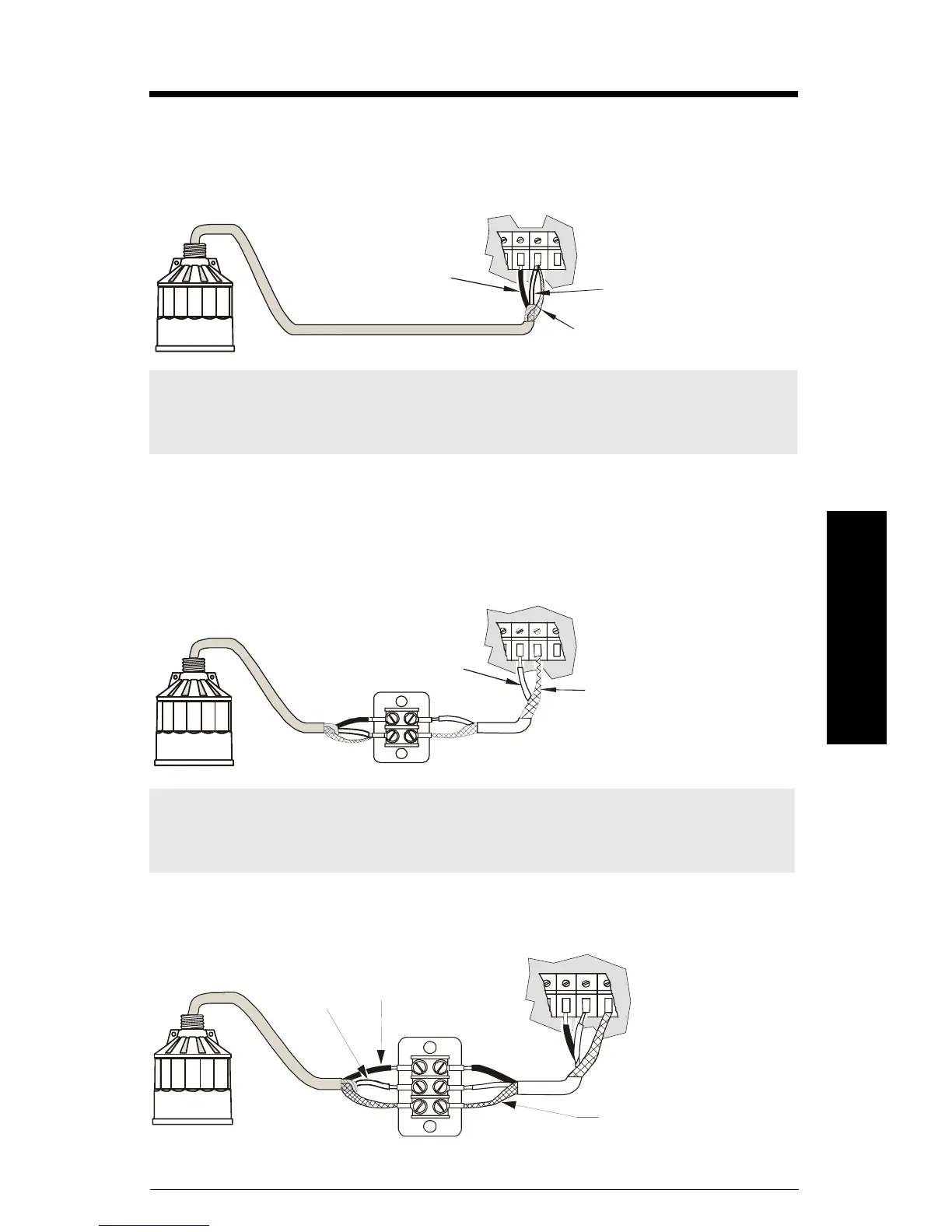

Sammankoppling
Direktkoppling
Anslut transducern direkt till Milltronics transceiver via den skärmade kabeln med två
ledningar.
Koaxialanslutning
Anslut transducern till Siemens Milltronics transceiver via en strömfördelare och RG–62 A/U
koaxialkabel. Denna uppsättning är effektiv för kombinerade körningar upp till 365 m (1200 ft).
2-tråds utsträckning
(endast för EnviroRanger ERS 500, MultiRanger 100/200 och HydroRanger 200)
Anmärkning: När du ansluter till en EnviroRanger ERS 500, en MultiRanger 100/200,
eller en HydroRanger 200, är den vita, svarta och skärmade ledningen separat anslutna.
BIND INTE den vita och den skärmade ledningen tillsammans.
Anmärkning: När du ansluter på en EnviroRanger ERS 500, MultiRanger 100/200 och
HydroRanger 200 skall du INTE använda koaxialkabel; se diagrammet nedan för lämplig
procedur.
vit
sva
dränering/skydd
förläng kabeln med RG-62 A/U koax
vit
dränering/skydd
vit
sva
strömfördelare
dränering/skärm
förläng kabel med 18 AWG
skärmat/tvinnat par
