7ML19985QM82 Μορφοτροπείς σειρών XPS/XCT – ΕΓΧΕΙΡΙ∆ΙΟ ΛΕΙΤΟΥΡΓΙΑΣ Σελίδα EL-7
Ελληνικά

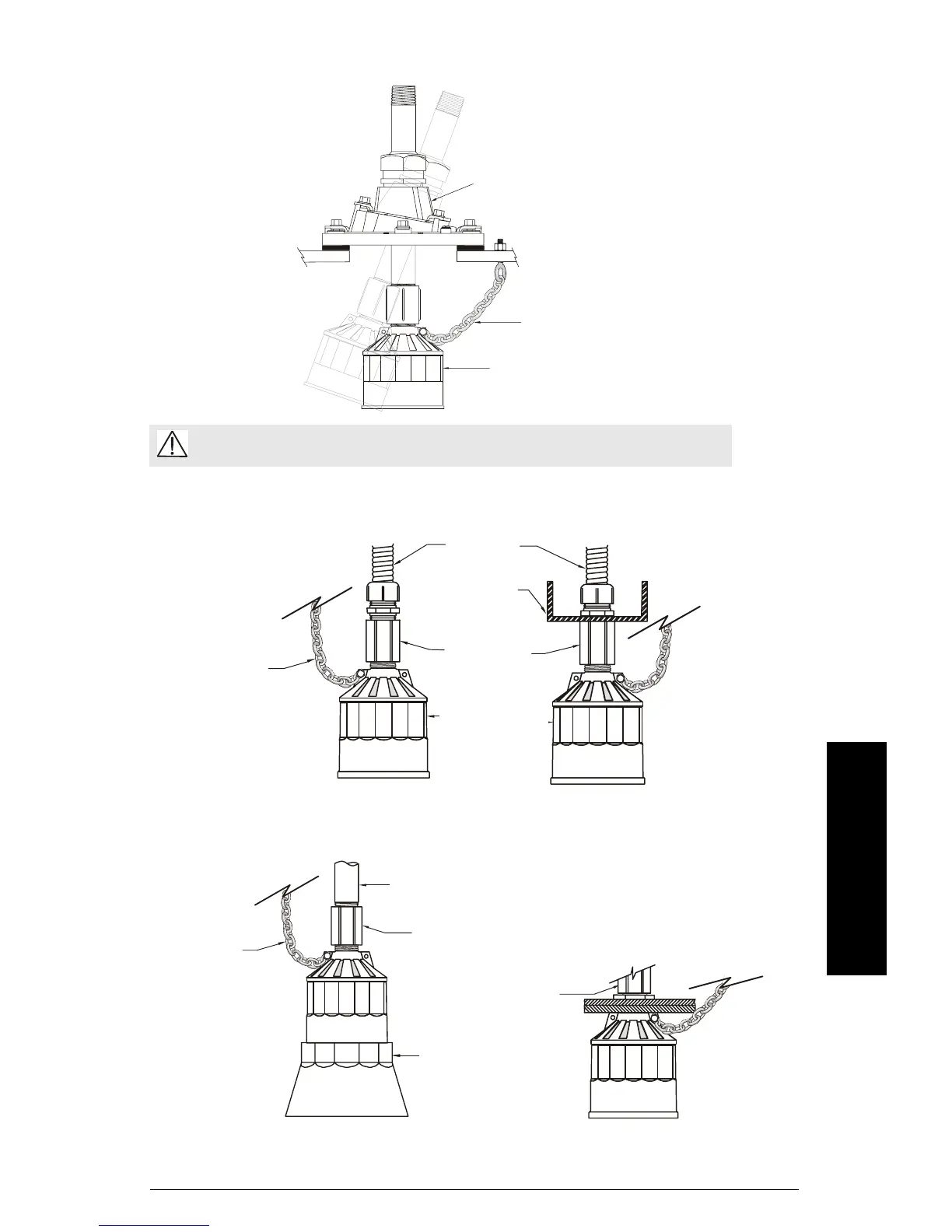

Τοποθέτηση – Εφαρµογές στερεών
Τ
οποθέτηση – Εφαρµογές υγρών
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: Η µη ενδεδειγµένη εγκατάσταση µπορεί να έχει ως
αποτέλεσµα την απώλεια της πίεσης διεργασίας.
Easy Aimer (σύνηθες µοντέλο)
µορφοτροπέας
αλυσίδα ασφαλείας
εύκαµπτος
αγωγός
χαλύβδινο
κανάλι
σύνδεσµος
µορφοτροπέας
αλυσίδα
ασφαλείας
Εύκαµπτος αγωγός
Βραχίονας στήριξης
Με δυνατότητα εµβάπτισης Κόντρα πλακέ
αλυσίδα
ασφαλείας
άκαµπτος µεταλλικός
αγωγός
σύνδεσµος
θωράκιση
εµβάπτισης
Μορφοτροπέας µε θωράκιση εµβάπτισης, χρησιµοποιείται σε
εφαρµογές όπου υπάρχει πιθανότητα υπερπλήρωσης.
Η τοποθέτηση σε κόντρα πλακέ
παρέχει άριστη µόνωση, πρέπει
όµως να είναι επαρκώς άκαµπτη,
ώστε να αποφευχθεί ενδεχόµενη
κάµψη σε περίπτωση που
υποβληθεί σε
φορτίο.
Ο µορφοτροπέας που είναι
τοποθετηµένος σε εύκαµπτο
αγωγό δεν θα πρέπει να
υποβάλλεται σε αέρα,
κραδασµούς ή κτυπήµατα.
