Siemens Echomax XCT Series

7ML19985QM82 Μορφοτροπείς σειρών XPS/XCT – ΕΓΧΕΙΡΙ∆ΙΟ ΛΕΙΤΟΥΡΓΙΑΣ Σελίδα EL-9
Ελληνικά

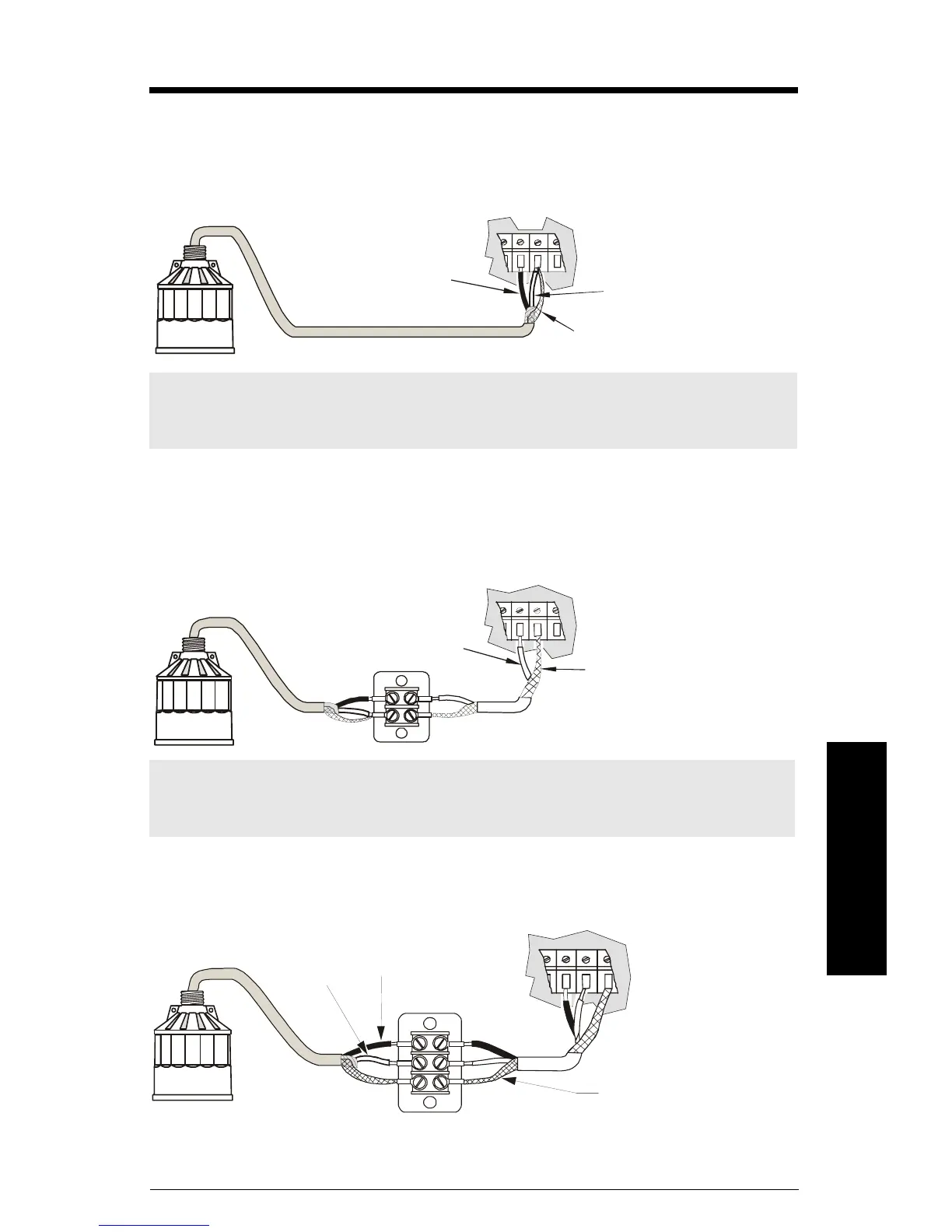

∆ιασύνδεση
Απευθείας σύνδεση
Συνδέστε το µορφοτροπέα απευθείας µε τον ποµποδέκτη Milltronics χρησιµοποιώντας το
δισύρµατο θωρακισµένο καλώδιο.
Οµοαξονική σύνδεση
Συνδέστε το µορφοτροπέα µε ποµποδέκτη Siemens Milltronics χρησιµοποιώντας ένα κουτί
διακλάδωσης και το οµοαξονικό καλώδιο RG–62 A/U. Η διάταξη αυτή είναι κατάλληλη για
συνδυαστικές περιπτώσεις έως 365 m (1200 ft).
∆ισύρµατη επέκταση
(για EnviroRanger ERS 500, MultiRanger 100/200 και HydroRanger 200 µόνο)
Σηµείωση: Κατά τη σύνδεση σε EnviroRanger ERS 500, MultiRanger 100/200 ή
HydroRanger 200, το λευκό, το µαύρο και το θωρακισµένο σύρµα συνδέονται
ξεχωριστά. ΜΗΝ συνδέετε το λευκό µε το θωρακισµένο σύρµα.
Σηµείωση: Κατά τη σύνδεση µε EnviroRanger ERS 500, MultiRanger 100/200 και
HydroRanger 200, ΜΗΝ χρησιµοποιείτε οµοαξονικό καλώδιο, αλλά ανατρέξτε στο
παρακάτω διάγραµµα για τη σωστή διαδικασία.
λευκό
µαύρο
απαγωγός/θωράκιση
καλώδιο επέκτασης µε χρήση
RG-62 A/U coax
λευκό
απαγωγός/θωράκιση
λευκό
µαύρο
κουτί διακλάδωσης
απαγωγός/θωράκιση
καλώδιο επέκτασης µε χρήση
θωρακισµένου/
συνεστραµµένου ζεύγους
18 AWG
