7ML19985QM82 Transdutores Séries XPS/XCT – MANUAL DE FUNCIONAMENTO Página PT-9
Português

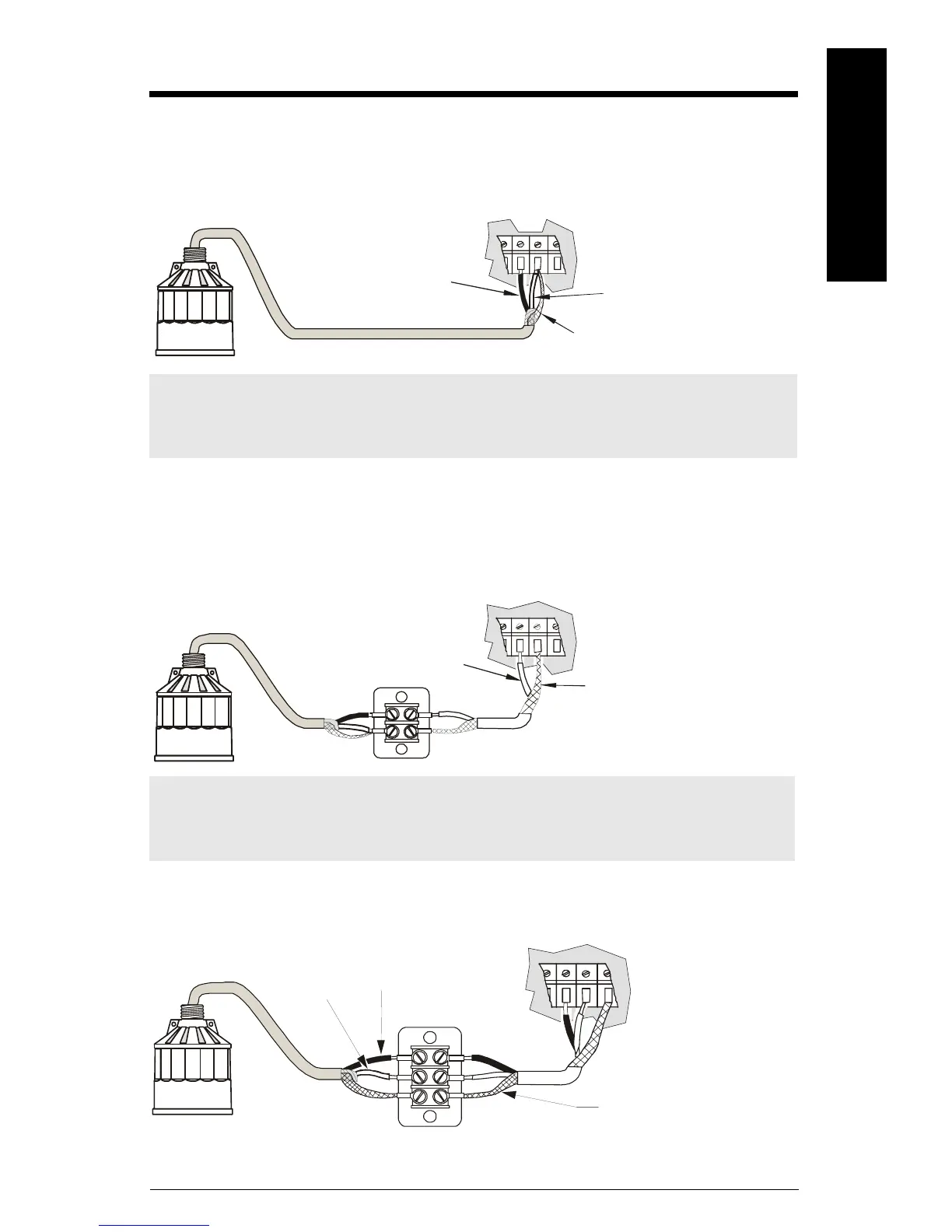

Interligação
Ligação Directa
Ligar o transdutor directamente ao emissor-receptor Milltronics através de um cabo blindado,
de dois condutores.
Ligação Coaxial
Ligar o transdutor ao emissor-receptor Siemens Milltronics através de uma caixa de junção e
cabo coaxial RG–62 A/U. Este dispositivo é eficaz para extensões combinadas até 365 m
(1200 pés).
Extensão 2 Fios
(só para EnviroRanger ERS 500, MultiRanger 100/200, e HydroRanger 200)
Nota: Ao ligar a um EnviroRanger ERS 500 a um MultiRanger 100/200, ou a um
HydroRanger 200, os condutores branco, preto e malha, são todos ligados
separadamente. NÃO aperte os condutores branco e malha juntos.
Nota: Ao ligar a um EnviroRanger ERS 500, a um MultiRanger 100/200, e a um
HydroRanger 200, NÃO usar cabo coaxial; ver o diagrama abaixo para procedimento
correcto.
branco
preto
malha
extensão usando cabo
coaxial RG-62 A/U
branco
malha
branco
preto
caixa de junção
malha
extensão usando cabo de par
torçado blindado 18 AWG
