Las unidades extraíbles con conector PROFINET (RJ45) solo deben
contactarse en compartimentos proparados para PROFINET.
Withdrawable units with PROFINET plugs (RJ45) may only be
contacted in withdrawable unit compartments fitted for PROFINET.
1.4.2 Posibles posiciones de las unidades extraíbles
1.4.2 Possible positions of withdrawable units
Las posiciones de las unidades extraíbles se obtienen con la puerta
cerrada según la definición de EN 61439-2 pto. 3.2.101 a 3.2.103.
Con ello se garantiza una alta seguridad de manejo.
The positions of the withdrawable units can be achieved with the
door closed according to the definition in EN 61439-2 points
3.2.101 to 3.2.103. Thus a high degree of operational safety is
ensured.

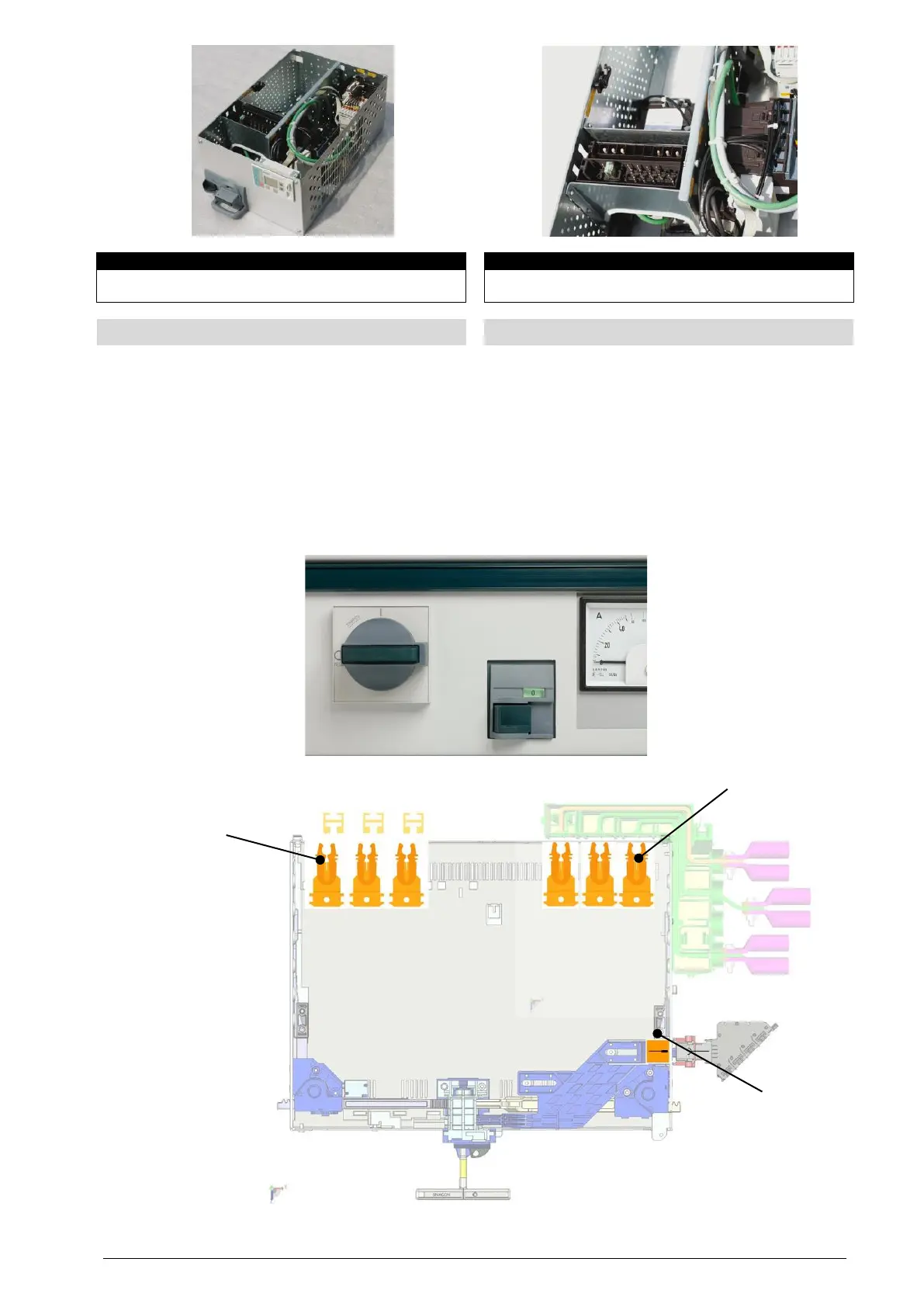

Posición de seccionamiento:
Los circuitos principal y de control están separados. La unidad
extraíble puede permanecer en el compartimento con la puerta
cerrada y cerrarse después en esta posición (ver apartado 3.2.9). El
grado de protección se mantiene.
En la ventana con la indicación de posición se muestra en la posición
de seccionamiento un recuadro verde con la marca "0"
Disconnected position:
Main and control circuit are disconnected. The withdrawable unit can
remain in the compartment with the door closed and can also be
locked in this position (see section 3.2.9). The degree of protection
remains valid.
In the window with the position indicator, a green area with "0" is
displayed in the disconnected position.
Contacto de entrada
del circuito principal
Input contact
Main circuit
Contacto de salida del
circuito principal
Outgoing contact
Main circuit
Conector circuito de
control
Control circuit plug
