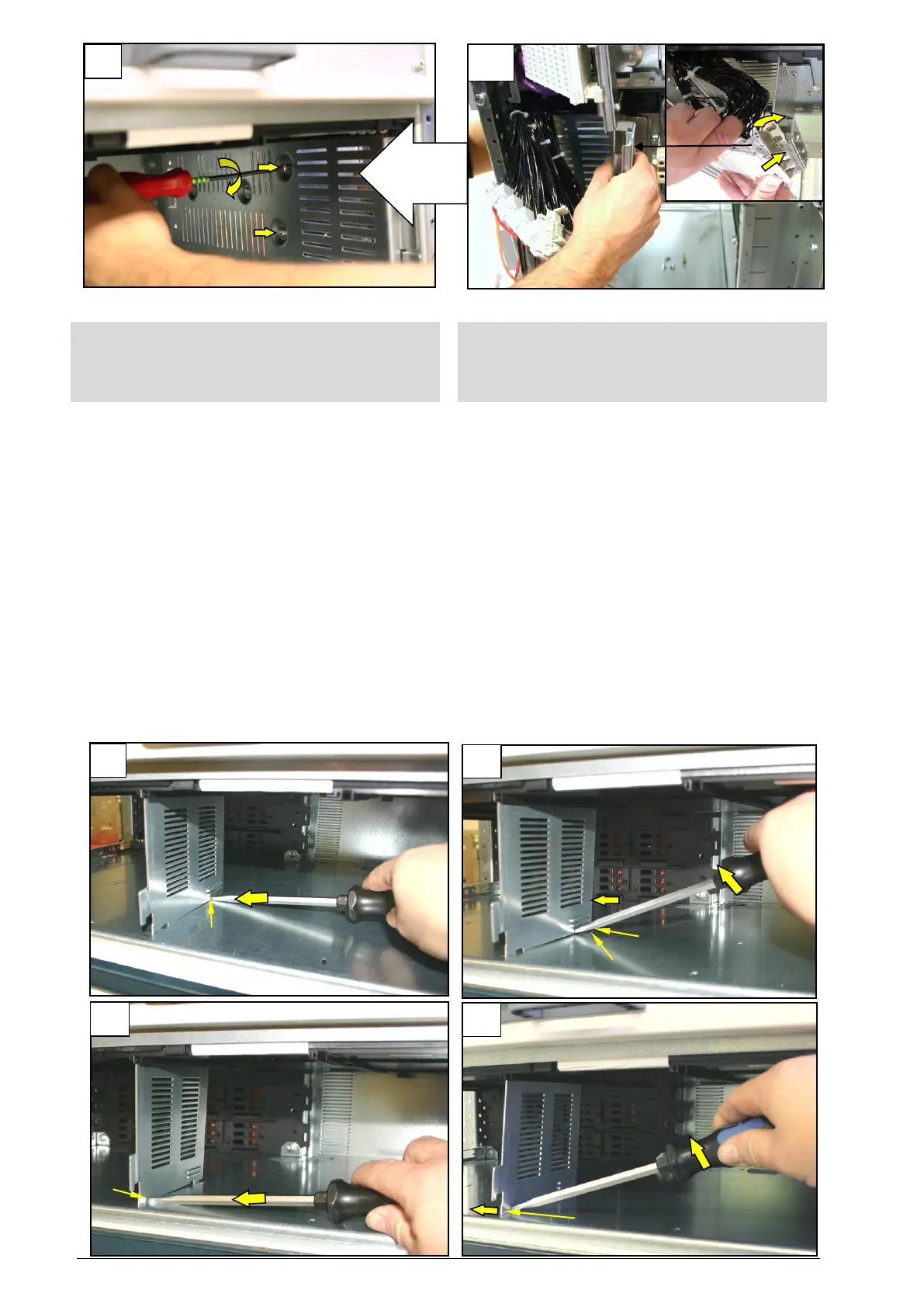

1. Desmontaje de las chapas de separación centrales
(1-3 piezas)
A) Desde la derecha, insertar un destornillador de unos 9 mm de
ancho en primer lugar en el recorte rectangular trasero (a) de la
parte inferior de la chapa de separación.
B) Después, empujar el destornillador hacia arriba hasta que el sa-
liente (b) junto al recorte quede liberado. A continuación, empu-
jar la parte inferior de la chapa de separación ligeramente hacia
la izquierda, de forma que el saliente no pueda volver a entrar en
el orificio (c) del fondo del compartimento.
C) Seguidamente, insertar el destornillador en el recorte rectangular
delantero (d) de la parte inferior.
D) Hacer presión con el destornillador hacia arriba hasta que el sa-
liente (e) de aquí también quede liberado y empujar completa-
mente hacia la izquierda.
E) Ahora la chapa de separación podrá bascularse por su parte
inferior hacia la izquierda, hasta que se pueda extraer con relati-
va facilidad de la ranura (f) de la placa adaptadora. Para ello,
empujar la placa adaptadora con la otra mano hacia arriba, con-
tra el techo del compartimento (flecha 1).
1. Dismantling the center separating plates (1-3 units)
A) From the right, apply an approx. 9 mm wide screwdriver below in
the back rectangle cut-out (a) in the separating plate.
B) Press the screwdriver up until the nib (b) beside the cut-out is free.
Finally, lever the separating sheet below a little to the left so that
the nib cannot snap back into the opening (c) in the compartment
bottom.
C) Now apply the screwdriver below in the front rectangle cut-out (d).
D) Press the screwdriver up until the nib (e) is free here too and lever
completely to the left.
E) Now the separating plate below can be swiveled far enough to the
left until it can be pulled relatively easily from the groove (f) of the
adapter plate. At the same time, press the adapter plate up with
the other hand to the upper compartment bottom (arrow 1).
