1.3.3 Corrientes asignadas del embarrado vertical
1.3.3 Rated currents for distribution bars
Corriente asignada I
n
según la temperatura ambiente [A]
Rated current I
n
depending on the ambient temperature [A]
Cubículo no ventilado / Cubicle, unventilated
Barra perfilada / Mounting rail
Pletina de cobre (no en embarrado principal atrás)
Flat copper (not with main busbar at rear)
Cubículo ventilado / Cubicle, ventilated
Barra perfilada / Mounting rail
Pletina de cobre (no en embarrado principal atrás)
Flat copper (not with main busbar at rear)
Con embarrado en posición atrás, puede utilizarse una distribución de
corriente en proporción de 5 a 1, es decir, hasta 520 A adicionales.
Ejemplo:
Corriente asignada 1620 A = suma de corrientes de altura 1462 mm =
1100 A + suma de corrientes de altura 337 mm = 520 A
1) 1520 A = 1000 A + 520 A
2) 1620 A = 1100 A + 520 A
For busbar position at rear, the current division can be used in a ratio of
5 to 1, i.e. additionally up to 520A.
Example:
Rated current 1620 A = summation current from height 1462 mm =
1100 A + summation current from height 337 mm = 520 A
1) 1520 A = 1000 A + 520 A
2) 1620 A = 1100 A + 520 A

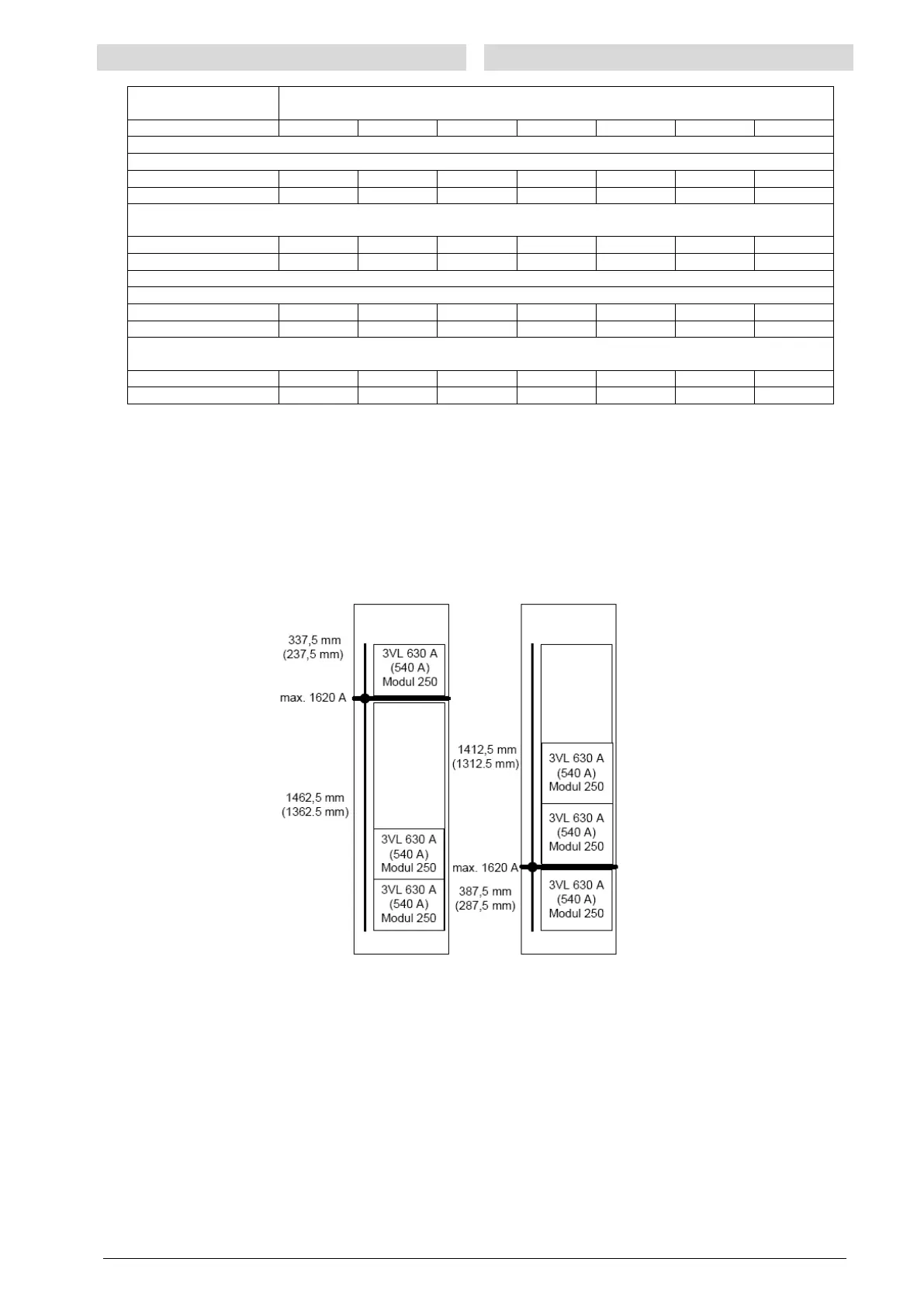

Ejemplo:
Uso de la distribución de corriente con altura de cubículo 2200 mm
(valores entre paréntesis para alturas de cubículo de 2000 mm)
Example:
Usage of the current division for a cubicle height of 2200 mm
(Values in parenthesis for heights for cubicle height of 2000 mm)
