1 Descripción del cubículo MCC
1 Description of the MCC cubicle

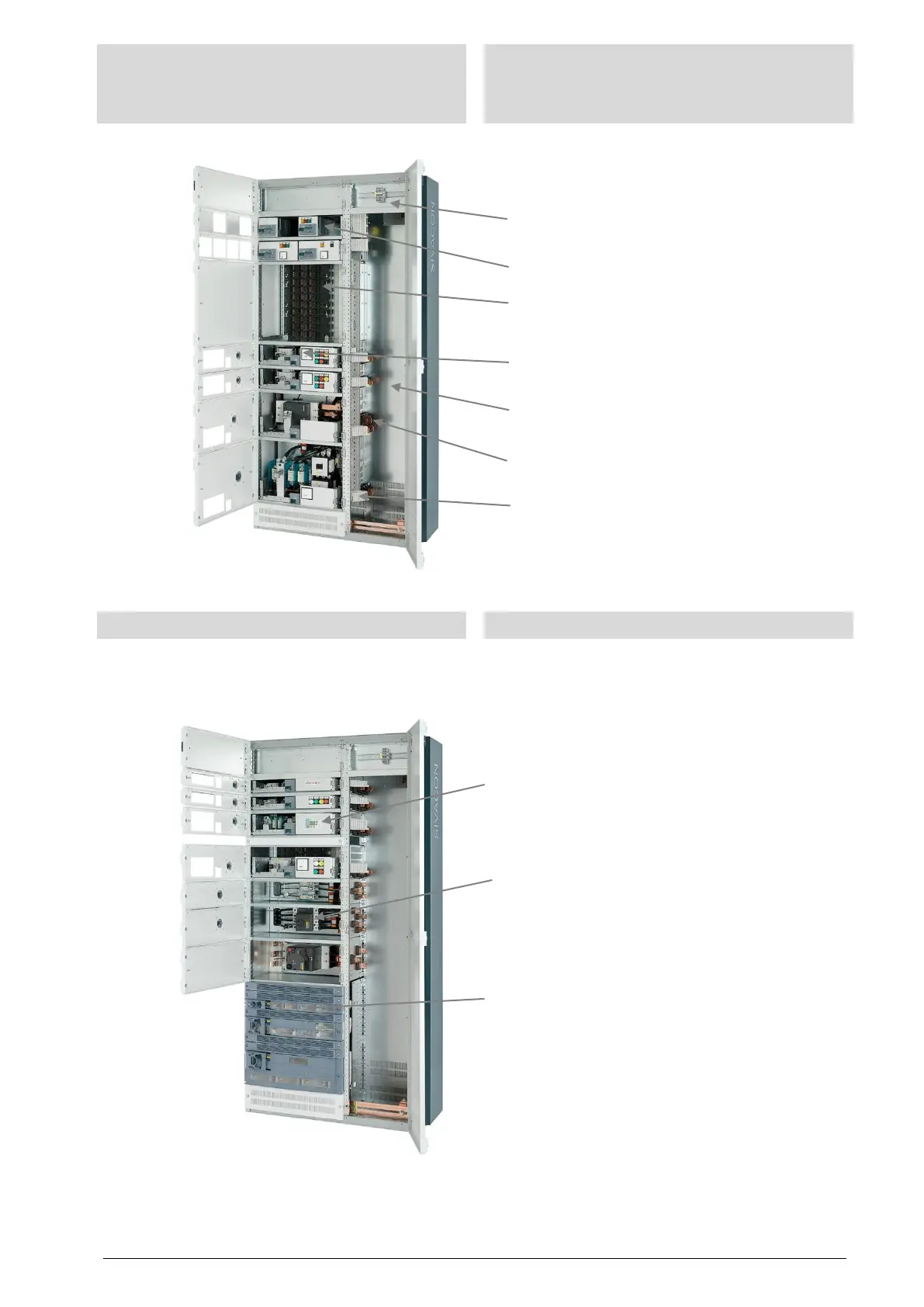

1.1. Estructura del cubículo
1.1.1 Descripción de la estructura del cubículo
1.1.1. Description of the cubicle arrangement
1.1.2 Variantes de equipamiento del cubículo
1.1.2 Variations of cubicle placement
El cubículo puede equiparse con derivaciones extraíbles y fijas (ver
el instructivo 8PQ9800-7AA76).
Además, es posible integrar abajo en el cubículo un adaptador para
interruptores seccionadores en línea 3NJ6.
The cubicle can be fitted with feeders in withdrawable design and
fixed-mounted design (see Operating instructions 8PQ9800-7AA76).
Additionally, it is possible to integrate an adapter for 3NJ6 in-line
switch disconnector below in the cubicle.
Zona con unidades extraíbles
Area for withdrawable units
Zona con derivaciones en montaje fijo
Area with feeders in fixed-mounted design
Zona con interruptores seccionadores 3NJ6
Area with switch disconnector 3NJ6
Zona de cableados transversales
Transverse wiring compartment
Compartimento con unidades extraíbles pequeñas
Compartment with miniature withdrawable units
Compartimento vacío
Empty compartment
Compartimento con unidad extraíble normal
Compartment with standard withdrawable unit
Compartimento de conexión de cables
Cable connection compartment
Terminales de conexión circuito principal
Connection terminals for main circuit
Terminal de conexión circuito de control
Connection terminal for control circuit
