36 8PQ9800-7AA80

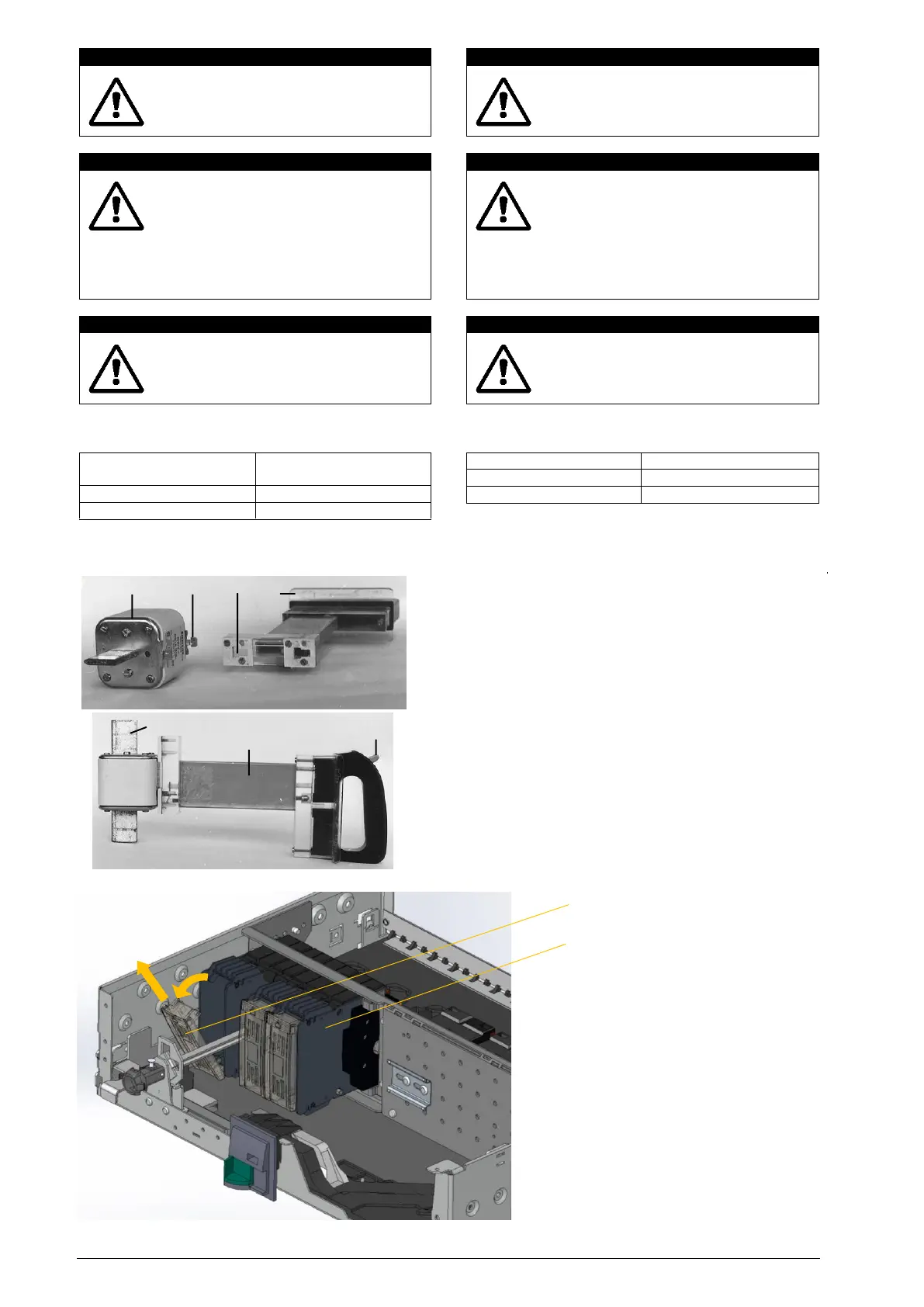

Advertencia
Utilizar exclusivamente cartuchos fusibles NH con
los mismos datos técnicos que se indican en la
documentación del pedido (ver lista de piezas del
aparato).
Precaución
Sustituir siempre los tres cartuchos fusibles NH
juntos por unos nuevos, aunque no se hayan
desconectado los tres.
Cambiar los cartuchos fusibles NH solo después de
haber averiguado y subsanado la causa de la falla
que produjo el disparo.
¡Durante el funcionamiento, los cartuchos fusibles
pueden alcanzar temperaturas de hasta 130 °C!
Advertencia
¡No poner en funcionamiento unidades extraíbles
con base de fusibles NH sin la cubierta!
Warning
Use only LV HRC fuse links with identical data as
given in the order documents (see equipment parts
list).
Caution
Always replace all three LV HRC fuse links with new
ones simultaneously, even if not all of them have
blown.
Do not replace LV HRC fuse links until the fault that
led to blowing has been corrected.
The fuse links can reach temperatures of up to 130
°C during operation!
Warning
Please do not operate withdrawable units with LV
HRC fuse bases without the cover.
Cartucho fusible NH
Empuñadura de extracción
adecuada
Tamaño 00
Referencia 8PQ9400-1AA50
Tamaño 0 a 3
Referencia 8PQ9400-1AA51
LV HRC fuse
Suitable fuse puller
Size 00
Order No. 8PQ9400-1AA50
Size 0 to 3
Order No. 8PQ9400-1AA51
1 2 3
4
5
4
1
1 Cartucho fusible NH 1 LV HRC fuse link
2 Oreja 2 Grip lug
3 Hueco para la oreja 3 Opening for grip lug
4 Empuñadura de extracción 4 Fuse puller
5 Palanca de desenclavamiento 5 Unlocking lever
: Cartucho fusible NH y LV HRC fuse link and
empuñadura de extracción, fuse puller, above
arriba por separado individually, below attached
abajo ensamblados
3KF - interruptor 3KF-Switch
Tapa Cover
20°-30°
1.
2.
