iii Procedimiento de Instalación
Unidad:
C
onsulte el grá! co, sección i, para colocar
la equilibradora correctamente. Si hay que
sujetar la equilibradora, se recomienda un tipo
de ! jación con pernos de 8 mm, calidad 8.8 o
superior.
Soportes para Accesorios:
• Desempaquetar los 4 pernos roscados porta
accesorios y los platillos de apoyo.

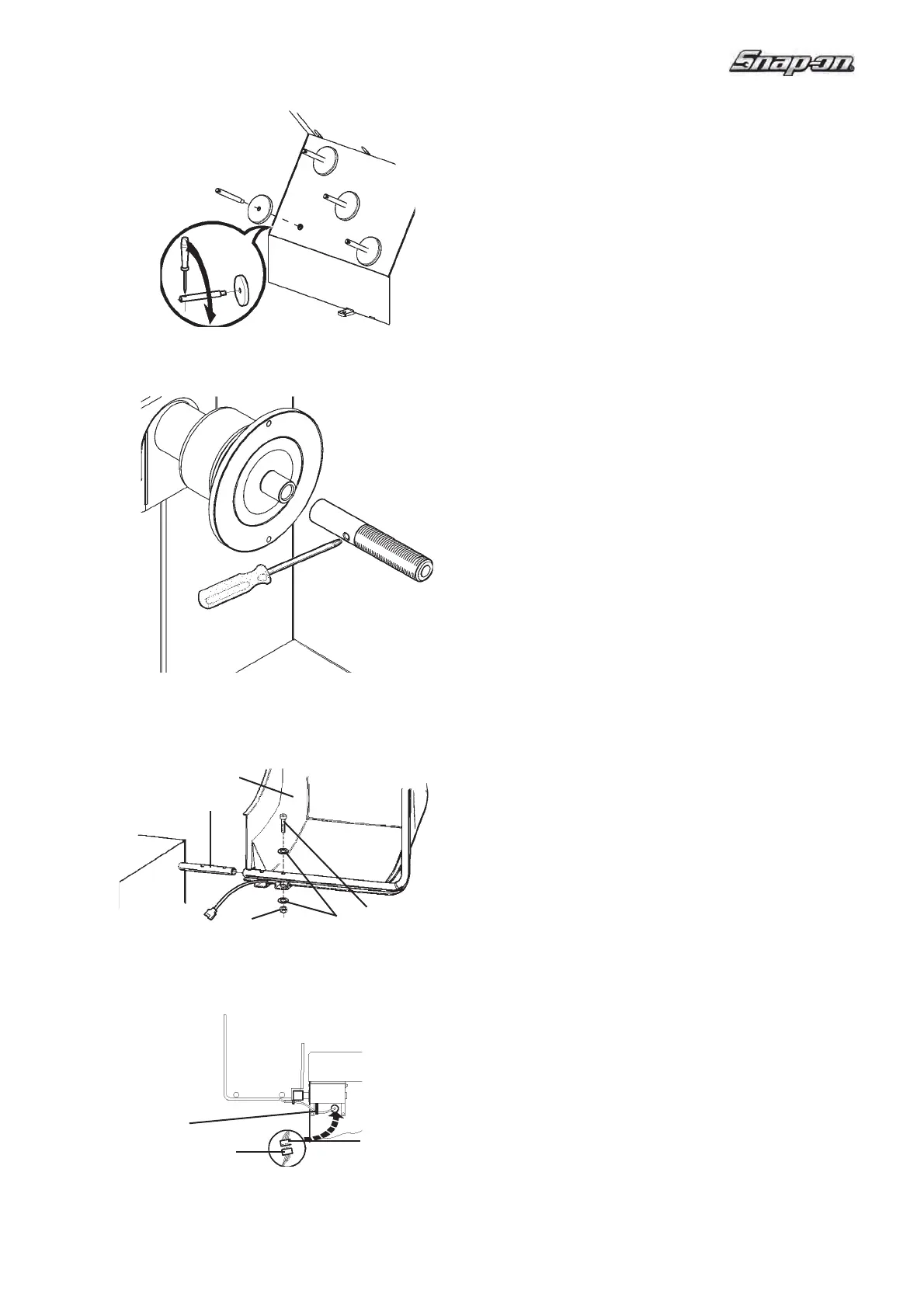

• Hágase referencia a la Figura iii-1. Montar los 4
pernos porta accesorios roscados y los platillos.
Árbol roscado:
• L
impie el árbol roscado y el agujero en el eje
principal.
• Ver Figura iii-2. Coloque el árbol roscado.
• Utilice un al! ler para apretar.
Dispositivos de bloqueo:
• Coloque los dispositivos de anclaje sobre los pernos
porta accesorios y en las sedes correspondientes.
Protección de la rueda:
• Use como referencia la Fig. iii-3.
La protección in" uye en las siguientes modalidades
operativas:
— El lanzamiento de medición se inicia cerrando la
protección de la rueda (código C13).
— Al levantar la protección de la rueda durante un
ciclo de medición, se frenará la rueda (código C5).
Fig. iii-3
— Introduzca la protección rueda (1)
sobre el eje de
soporte (2) y gire el tubo de la protección hasta que
los agujeros de ! jación de la protección y del eje
coincidan.
— Inserte el tornillo de ! jación M10 (3) con su arandela
(4) desde abajo, apriete bien la tuerca hexagonal
(5) y la arandela.
Fig.
iii-4
— Conecte el pasador del cable (6)
al conector de
la máquina (7) que sobresale de la apertura del
alojamiento de la máquina.
— Introducir dicha conexión de pasador aflojada
dentro de la máquina a travéò del orificio del
alojamiento de la máquina.
Atención:
Puesto que el cable de desplaza al abrir y al cerrar
la protección de la rueda, este debe hacerse pasar
dentro de la banda (8, Fig. iii-4) bajo el soporte de
la Protección rueda.
