190
EEWB334A
M4x8 (4x)
iii-4
iii-6
4
3
iii-5
iii-7
1
2

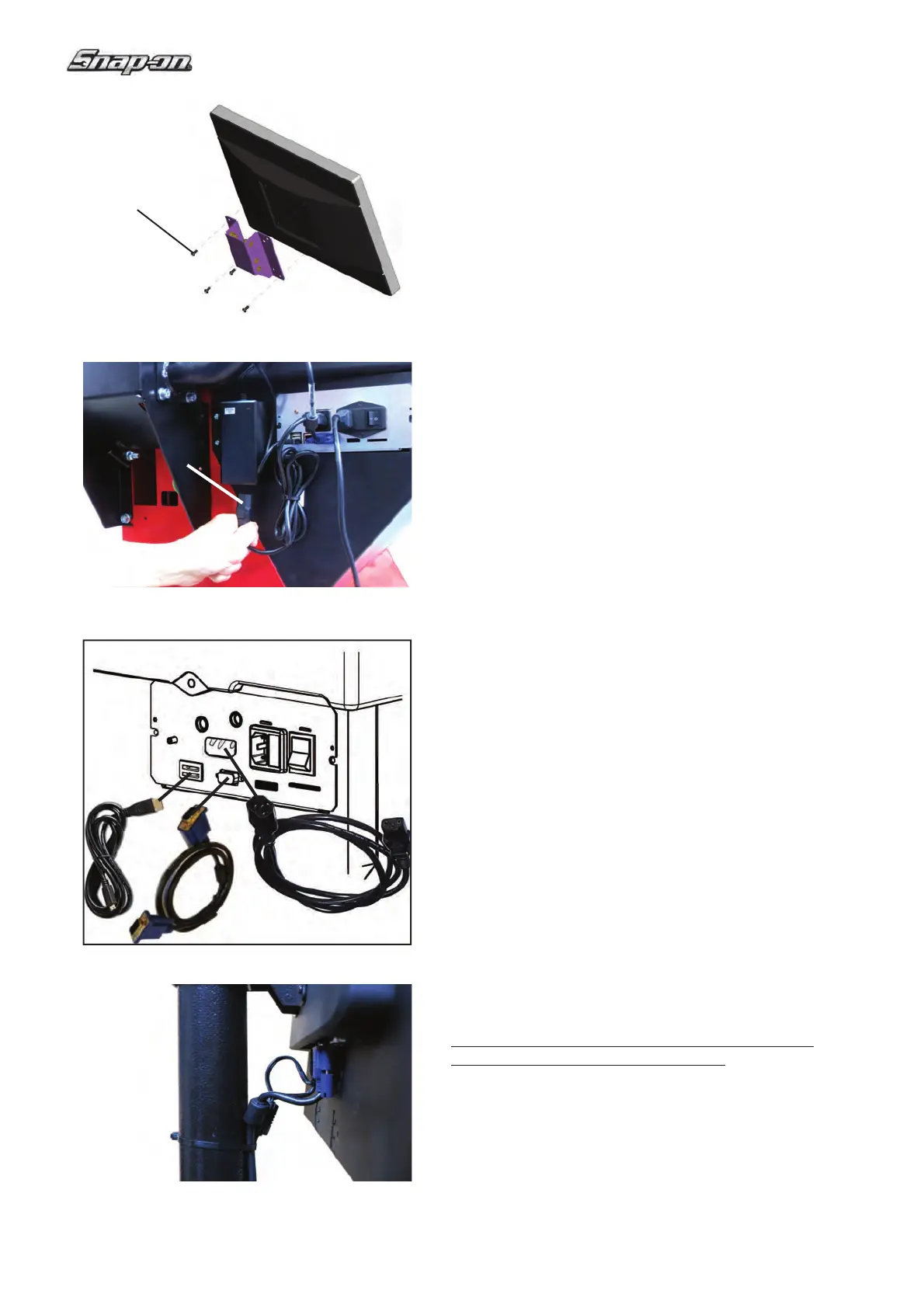

Fijación y Conexión Monitor
Fig. iii-4 Soporte VESA
Los 4 tornillos necesarios (M4x8) para fijar el
s
oporte VESA al monitor forman parte del material
suministrado.
— Fijar el soporte VESA al monitor.
Figura iii-5 Alimentador Monitor
— Fijar el alimentador a la parte trasera de la máquina
con la banda de velcro.
Fig. iii-6 Conexión monitor y PC
Atención:
Desconectar el interruptor de puesta en marcha antes
de enchufar los cables de conexión eléctrica.
— Enchufar el conector del monitor (2) en la toma de
conexión (VGA) de la unidad incorporada.
— Inserte el cable USB (3) en el PC y el monitor.
— Enchufar el cable de conexión eléctrica del monitor
en la toma de conexión (4).
— Enchufar la clavija (1,Fig.iii-5) del cable del
alimentador.
Figura iii-7 Cables del monitor
— Fijar los cables del monitor al soporte con las
abrazaderas, sin tensarlos en exceso en la parte
superior para que el monitor pueda girar libremente
como muestra la ! gura.
iv Procedimiento de comprobación
• Equilibre la rueda con menos de 0.25 oz (5 grams)
por plano.
• Realice un Calibrado Usuario. (F 6.2).
v Instrucciones para el Operador
(Los siguientes puntos solamente proceden si la
unidad ha sido instalada por un técnico)
• Muestre y explique el Folleto de Seguridad.
• Explique el funcionamiento para encender y apagar
la unidad.
• Explique cómo realizar una parada de emergencia.
• Explique cómo seleccionar un tipo de rueda,
introducir datos y aplicar un peso.
