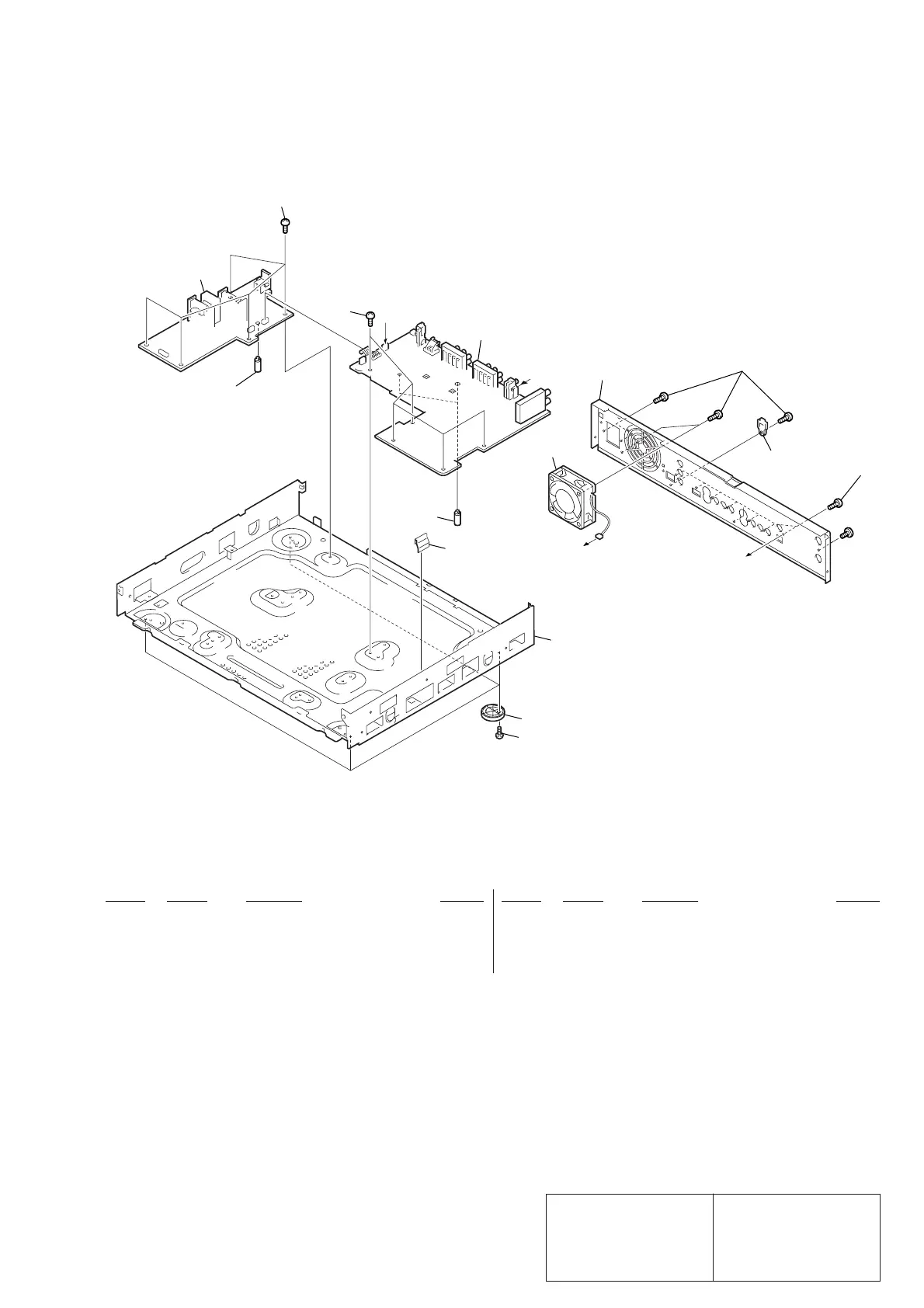

8-1-3. CHASSIS SECTION
0 101 1-468-785-11 POWER BLOCK
102 3-970-608-11 SUMITITE (B3), +BV
* 103 3-691-950-01 SPACER, P.C.BOARD
104 1-787-006-11 FAN, D.C.
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
Note :
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Note :
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
C
C
D
D
107
107
102
102
107
106
105
103
104
103
101
#1
not
supplied
not
supplied
not
supplied
not
supplied
105 X-3953-201-1 FOOT ASSY
* 106 A-6071-051-A AV071 (U) COMPL
107 3-970-608-51 SUMITITE (B3), +BV
To Next Page
