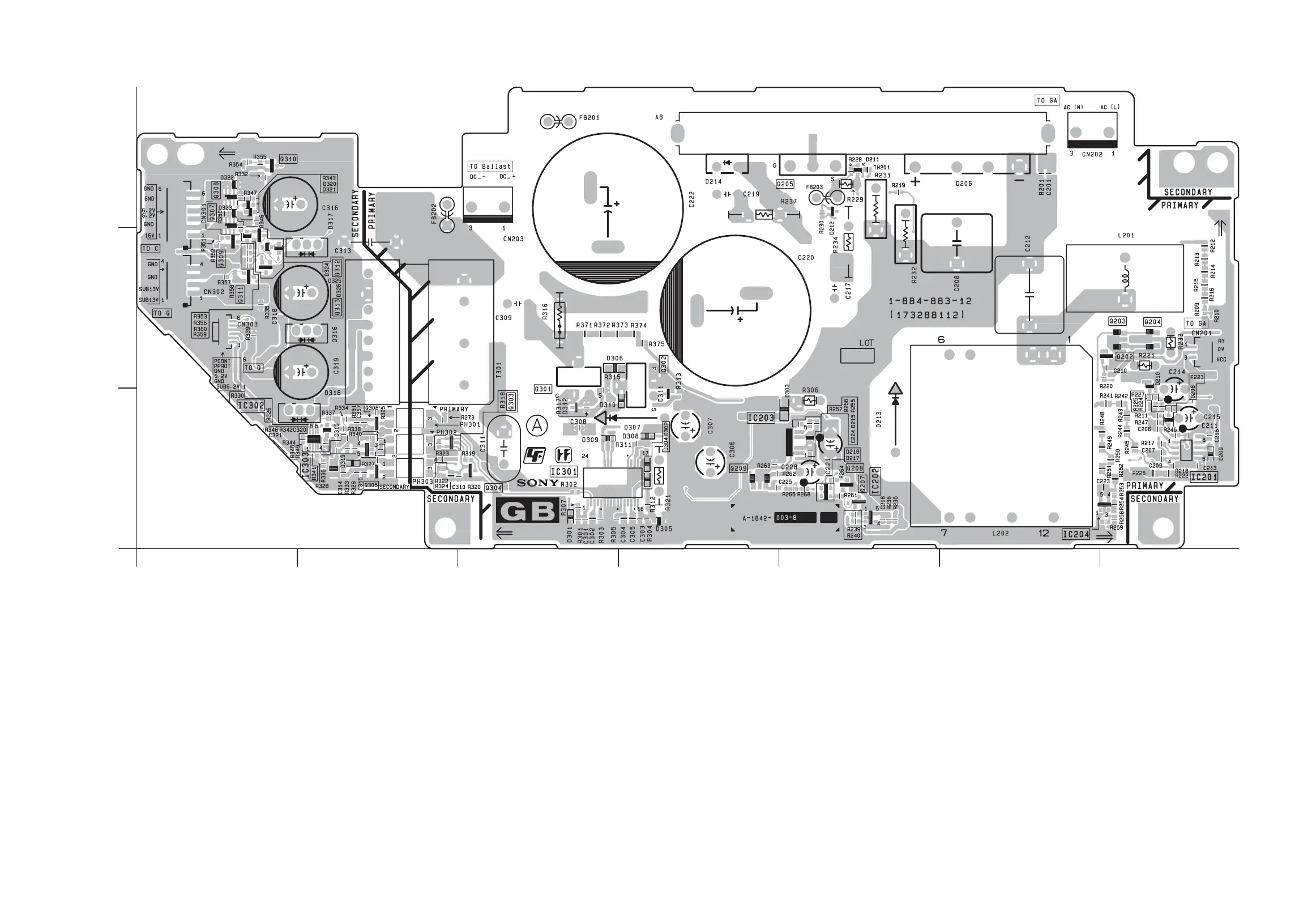

Sony RM-PJ25 - GB Board Layout

6-6
VPL-HW40ES
6-6
GBGB
GB -A SIDE-
SUFFIX: -12
D206 F3
D208 G1
D209 G1
D210 G2
D211 E3
D212 E3
D213 E1
D214 D3
D215 E1
D217 E1
D218 E1
D301 C1
D302 D1
D303 E1
D304 D1
D305 D1
D306 C2
D307 D1
D308 D1
D309 C1
D310 C1
D311 D1
D312 C1
D315 B1
D316 B2
D317 B2
D318 B1
D319 B1
D320 A3
D321 A3
D322 A3
D323 A3
D324 B2
D325 B2
D326 B2
IC201 G1
IC202 E1
IC203 E1
IC204 F1
IC301 C1
IC302 A1
IC303 B1
Q202 F2
Q203 G2
Q204 G2
Q205 E3
Q207 E1
Q208 E1
Q209 D1
Q301 C2
Q302 D2
Q303 B1
Q304 C1
Q305 B1
Q306 B1
Q307 A3
Q308 A3
Q309 A2
Q310 A3
Q311 A2
Q312 B2
Q313 B2
T301 B2
TH201 E3
GB BOARD
2
1
ABCDEFG
3
