9 Ajuste de la motoguadaña / desmalezadora
► Coloque el accesorio de corte (4) directamente sobre la
placa de empuje. Asegúrese de que el accesorio de corte
está colocado de modo que gira en la dirección indicada
en el deflector.
► Deslice la arandela de empuje (3) en el eje impulsor.
Mantenga el lado arqueado hacia arriba y el lado plano
orientado hacia el accesorio de corte metálico.
► Deslice la placa de refuerzo (2) sobre el eje impulsor.
► Inserte el pasador de tope (7) en el agujero de la caja de
engranajes y gire el accesorio de corte hasta que el
pasador de tope encaje en su posición e impida que el
tubo de mando gire.
► Enrosque la tuerca (1) en sentido antihorario y apriétela
hasta que el accesorio de corte quede fijado de modo
correcto y seguro.
► Saque el pasador de tope del agujero de la caja de
engranajes.
Los accesorios de corte con más de 4 filos deben montarse
con los filos orientados en la dirección de rotación. De lo
contrario, el accesorio no cortará. El sentido de rotación lo
indica una flecha ubicada en la parte interior del deflector.
INDICACIÓN

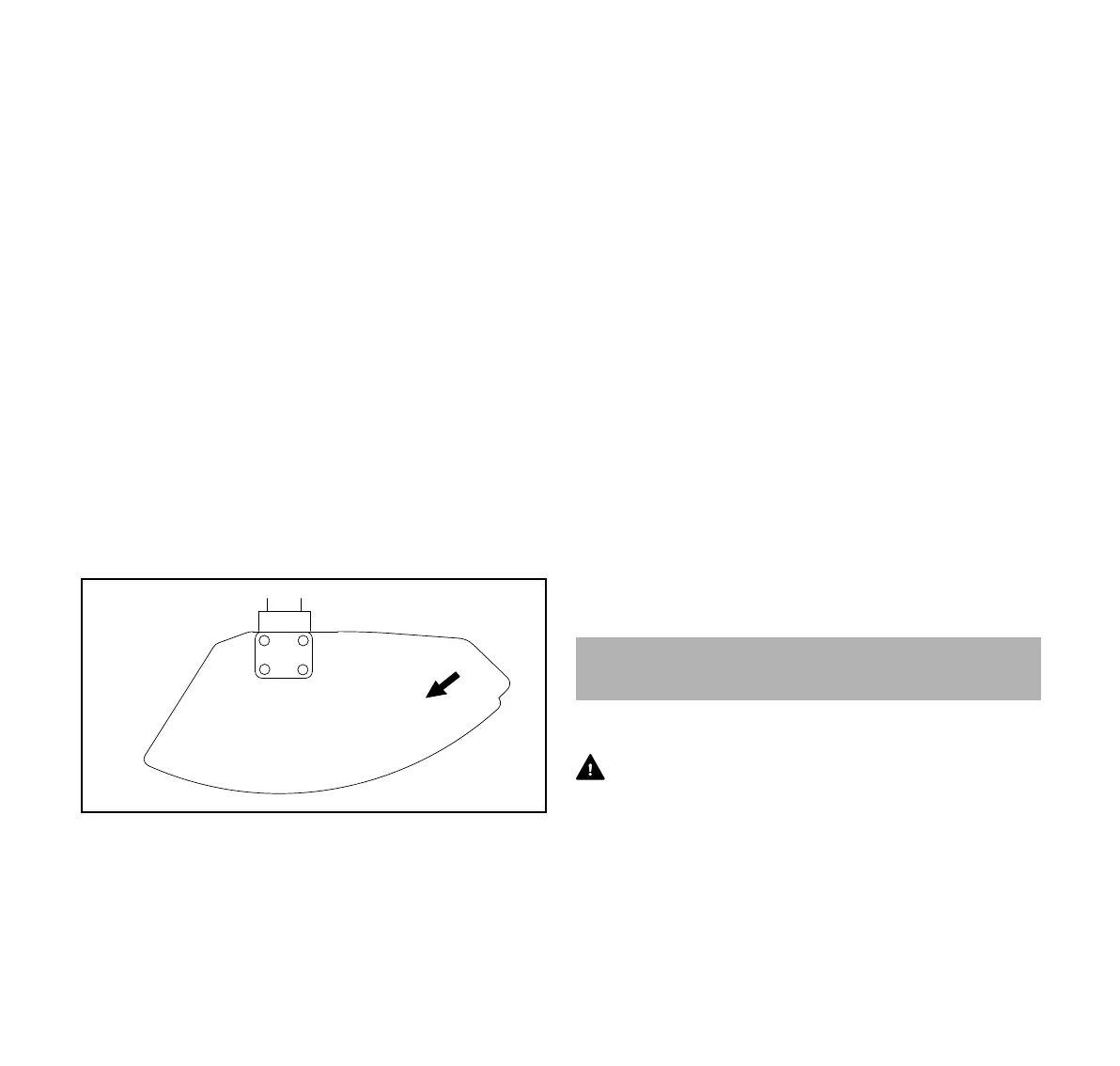

Las flechas del deflector (A) (visto desde abajo) muestran el
sentido correcto de rotación del accesorio de corte. Sin
embargo, si se mira desde arriba, el accesorio de corte gira
en sentido antihorario.
INDICACIÓN
Después de montar o retirar el accesorio de corte, siempre
saque el pasador de parada que ha empleado para impedir
que el eje de transmisión gire.
8.4.2 Retirada de un accesorio de corte metálico
Para retirar un accesorio de corte de metal:
► Apague el motor, @ 12.1.
► Coloque la máquina de modo que pueda ver el lado
inferior del deflector y que el eje de transmisor quede
orientado hacia arriba.
► Utilice el pasador de tope para bloquear el giro del tubo de
mando.
► Desenrosque la tuerca girándola en sentido horario.
► Quite la placa de refuerzo, la arandela de empuje, el
accesorio de corte metálico y la placa de empuje.
► Saque el pasador de tope del agujero de la caja de
engranajes.
INDICACIÓN
Después de montar o retirar el accesorio de corte, siempre
saque el pasador de tope que ha empleado para bloquear el
giro del eje de transmisión.
9.1 Colocación y ajuste del arnés completo
ADVERTENCIA
Para reducir el riesgo de lesiones causadas por la pérdida
de control y el contacto con el accesorio de corte, use
siempre un arnés adecuado, @ 23.1.
► Apague el motor, @ 12.1.
► Colóquese el arnés completo sobre los dos hombros.
