FS 94 R
français
54
Utilisation de la protection
Suivant l'outil de coupe utilisé – voir
« Combinaisons autorisées d'outil de
coupe, de capot protecteur, de poignée
et de harnais » – une protection doit
impérativement être montée sur la
poignée circulaire, pour garder la
distance de sécurité entre l'outil de
travail et les pieds et jambes de
l'utilisateur.
La protection fait partie du jeu de pièces
fourni à la livraison de la machine ou est
livrable à titre d'accessoire optionnel.

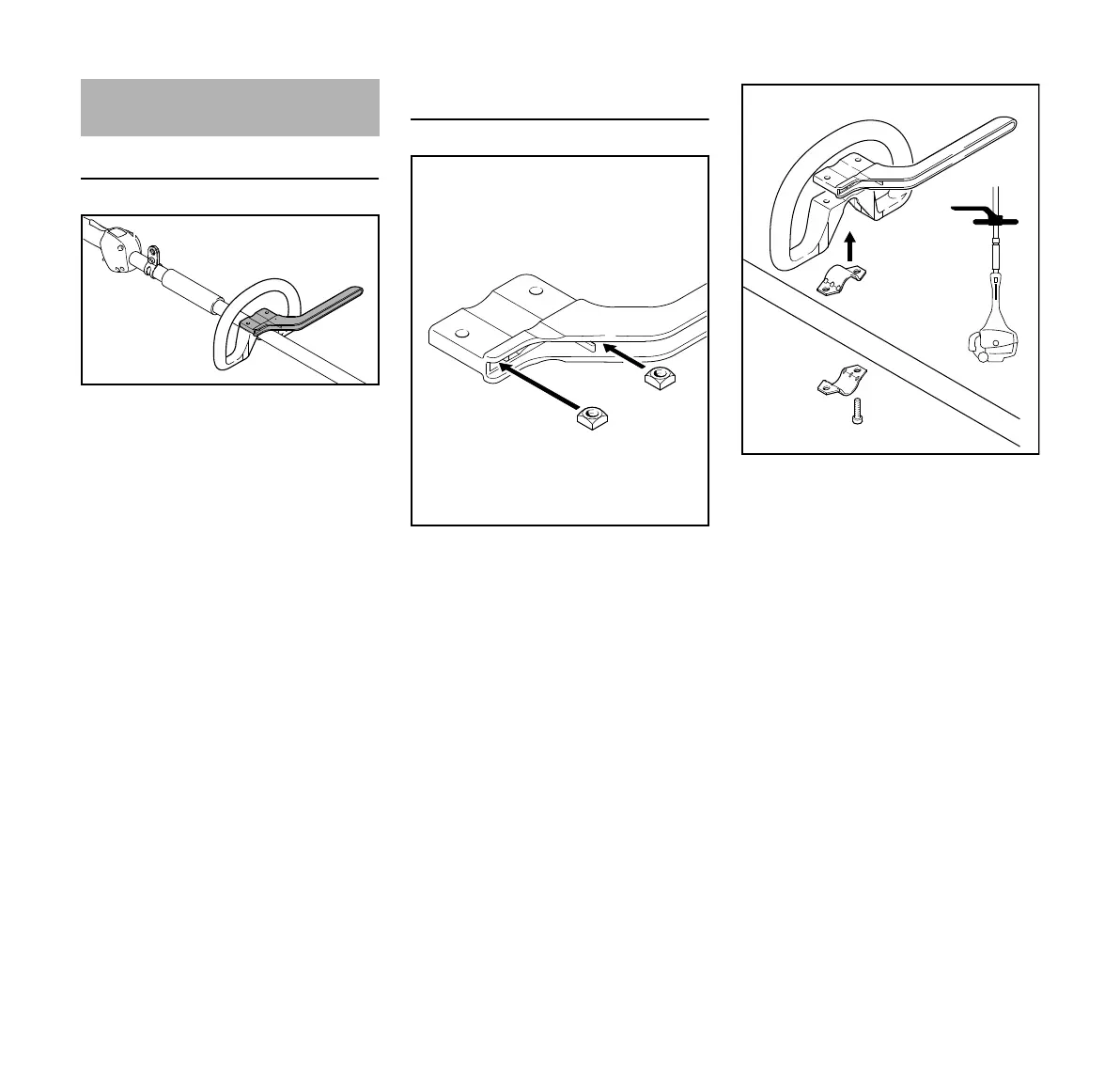

Montage de la poignée circulaire avec
protection
N Introduire les écrous à quatre
pans (1) dans la protection (2) –
faire coïncider les trous.
N Mettre le collier (3) dans la poignée
circulaire (4) et le poser avec la
poignée sur le tube (5).
N Poser le collier (6).
N Appliquer la protection (2) – en
veillant au positionnement correct !
N Faire coïncider les trous.
N Introduire les vis (7) à travers les
trous des pièces – et les visser à
fond dans la protection.
N Pour continuer, voir « Fixation de la
poignée circulaire ».
Montage de la poignée
circulaire
002BA571 KN
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
