Stihl FS 94 R User Manual

FS 94 R
français
57

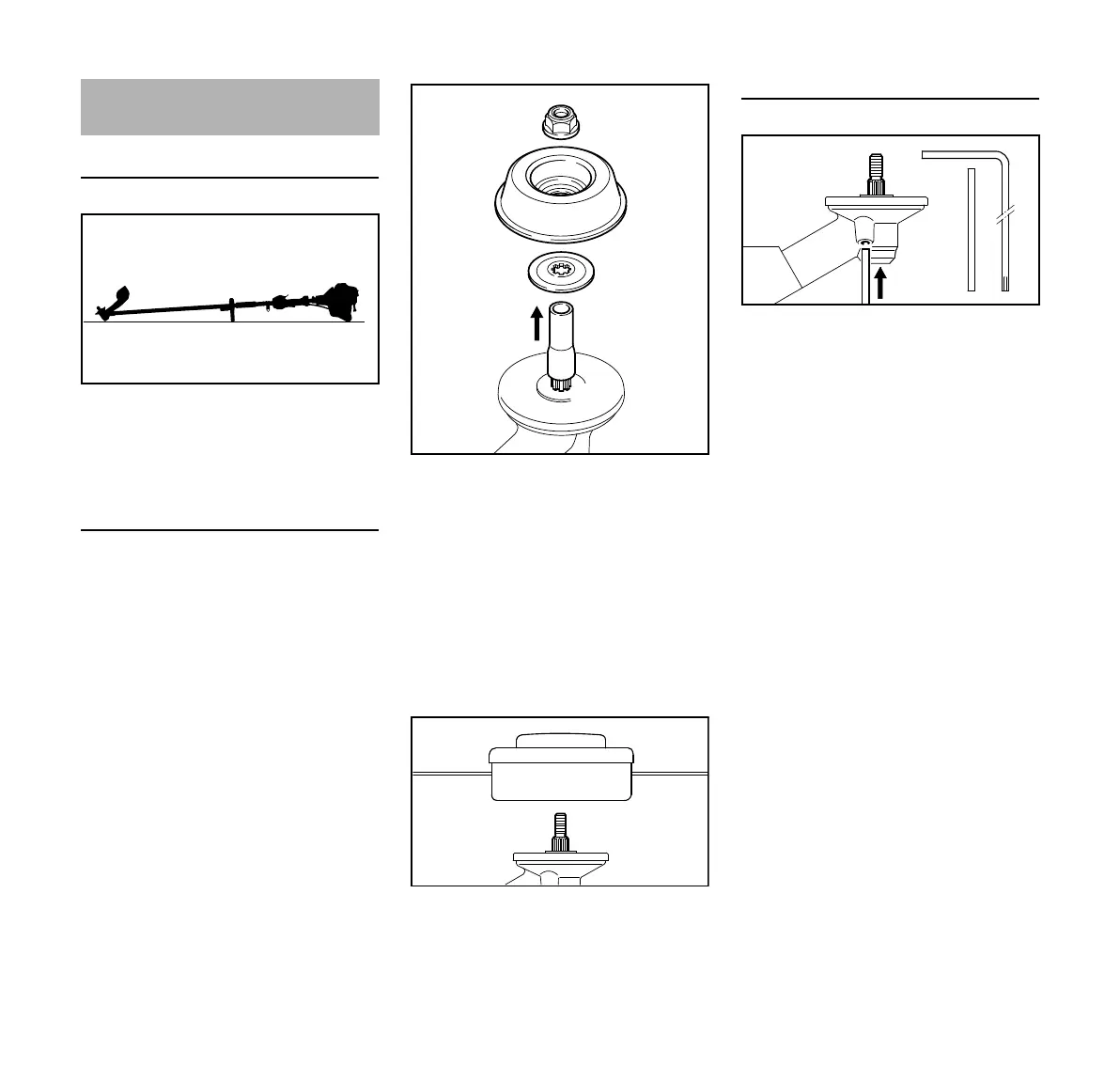

Pose de la machine sur le sol
N Arrêter le moteur ;
N poser la machine de telle sorte que
la prise pour outil de coupe soit
orientée vers le haut.
Pièces de fixation pour outils de coupe
Le jeu de pièces joint pour la fixation de
l'outil de coupe peut différer suivant
l'outil de coupe livré avec l'équipement
de première monte d'une machine
neuve.
Livraison avec pièces de fixation
Il est possible de monter des têtes
faucheuses et des outils de coupe
métalliques.
Suivant la version de l'outil de coupe, il
faut utiliser en outre l'écrou (3), le bol
glisseur (4) et le disque de pression (5).
Ces pièces font partie du jeu de pièces
joint à la livraison de la machine ou sont
livrables à titre d'accessoires optionnels.
Enlèvement du protecteur de transport
N Enlever la gaine (1) de l'arbre (2).
Livraison sans pièces de fixation
Il est seulement possible de monter des
têtes faucheuses, à fixer directement sur
l'arbre (2).
Blocage de l'arbre
Pour le montage et le démontage des
outils de coupe, il faut bloquer l'arbre (2)
à l'aide du mandrin de calage (6) ou du
tournevis coudé (6). Les pièces font
respectivement partie du jeu de pièces
joint à la livraison de la machine ou sont
livrables à titre d'accessoire optionnel.
N Glisser le mandrin de calage (6) ou
le tournevis coudé (6) dans
l'orifice (7) du réducteur, jusqu'en
butée – en exerçant une légère
pression.
N Faire jouer l'arbre, l'écrou ou l'outil
de coupe jusqu'à ce que le mandrin
s'encliquette et que l'arbre soit
bloqué.
Montage de l'outil de coupe
1191BA026 KN
2
002BA164 KN
1
3
4
5
2
002BA266 KN
6
7
2
002BA330 KN
6

Stihl FS 94 R Specifications

General

Engine Displacement	24.1 cc
Engine Power	0.9 kW (1.2 bhp)
Cutting Diameter	420 mm (16.5 in)
Weight	4.9 kg
Fuel Capacity	540 cc (18.3 oz)
Vibration Level	3.5 m/s²
