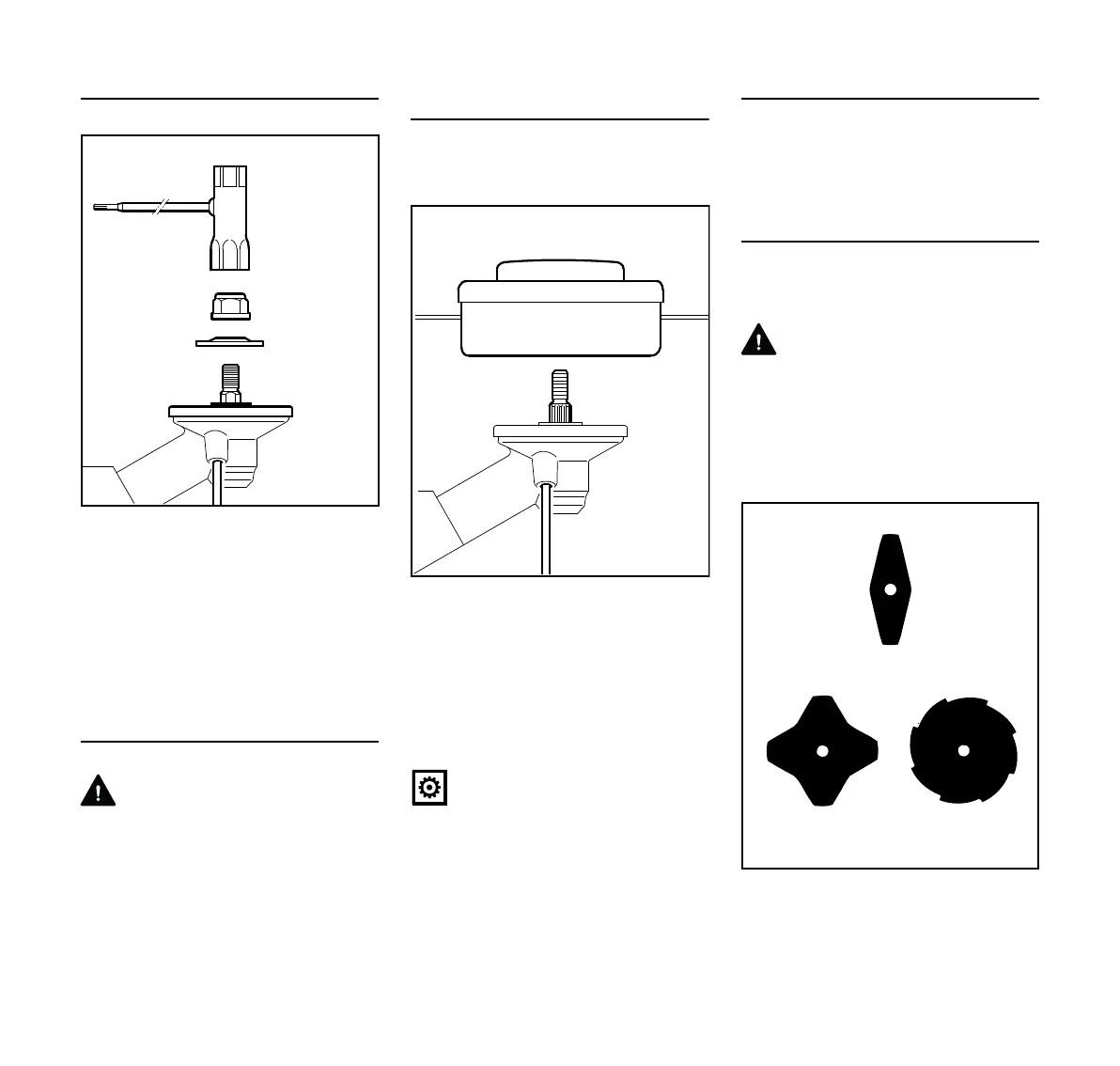

Démontage des pièces de fixation
N Bloquer l'arbre.
N Desserrer l'écrou (2) en tournant
dans le sens des aiguilles d'une
montre (filetage à gauche) avec la
clé multiple (1) et l'enlever.
N Enlever la rondelle de pression (3)
de l'arbre (4), le disque de
pression (5) ne doit pas être enlevé.
Monter un outil de coupe.
AVERTISSEMENT
Monter le capot protecteur qui convient
pour l'outil de coupe respectivement
utilisé – voir « Montage du capot
protecteur ».
Montage de la tête faucheuse avec prise
filetée
Conserver précieusement le folio joint à
la tête faucheuse.
N Poser le disque de pression.
N Visser la tête faucheuse sur
l'arbre (1) en tournant dans le sens
inverse des aiguilles d'une montre,
jusqu'en appui.
N Bloquer l'arbre.
N Serrer fermement la tête faucheuse.
AVIS
Enlever l'outil inséré pour bloquer
l'arbre.
Démontage de la tête faucheuse
N Bloquer l'arbre.
N Faire tourner la tête faucheuse dans
le sens des aiguilles d'une montre.
Montage d'un outil de coupe métallique
Conserver précieusement l'emballage et
le folio joint à l'outil de coupe métallique.
AVERTISSEMENT
Mettre des gants de protection – risque
de blessure sur les tranchants acérés.
Ne monter qu'un seul outil de coupe
métallique !
Orientation correcte de l'outil de coupe
Les couteaux à herbe (1) et (2) peuvent
être orientés dans n'importe quel sens –
retourner régulièrement ces outils de
coupe pour éviter une usure unilatérale.
3
4
2
271BA057 KN
1
5
1
002BA385 KN
1
3
2
681BA050 KN
