Stihl FS 94 R User Manual

FS 94 R
français
56

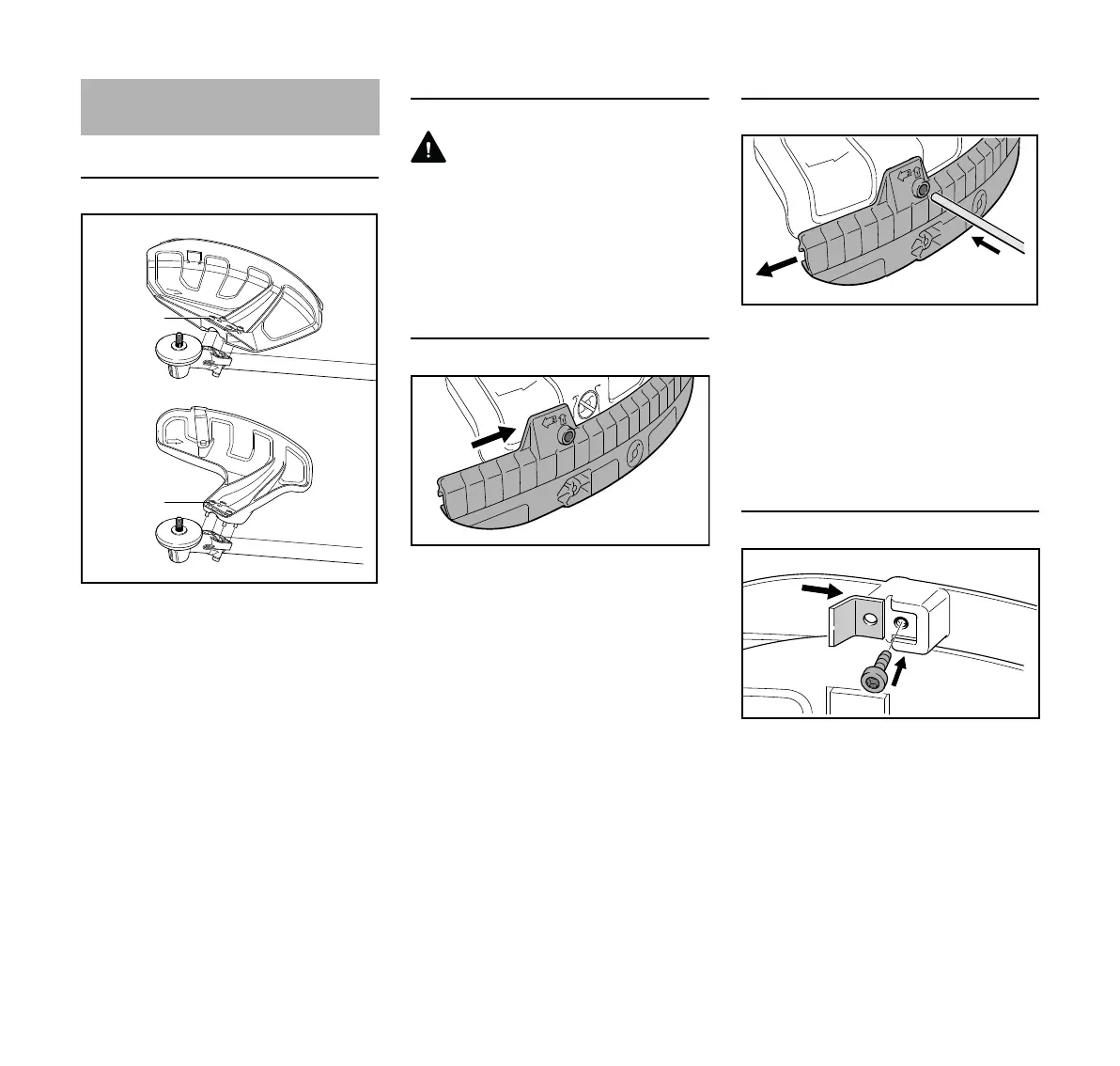

Montage du capot protecteur
1 Capot protecteur pour outils de
fauchage
2 Capot protecteur pour têtes
faucheuses
Les capots protecteurs (1) et (2) se
fixent de la même manière, sur le
réducteur.
N Poser le capot protecteur sur le
réducteur ;
N visser et serrer les vis (3).
Montage du tablier et du couteau
AVERTISSEMENT
Risque de blessure par des objets
projetés ou en cas de contact avec l'outil
de coupe. Lorsqu'on utilise des têtes
faucheuses, le tablier et le couteau
doivent toujours être montés sur le capot
protecteur (1).
Montage du tablier
N Glisser la rainure de guidage du
tablier sur le rebord du capot
protecteur jusqu'à ce que le tablier
s'encliquette.
Démontage du tablier
N Exercer une pression dans l'orifice
du tablier, à l'aide du mandrin de
calage, et pousser en même temps
légèrement le tablier vers la
gauche.
N Enlever complètement le tablier du
capot protecteur.
Montage du couteau
N Glisser le couteau dans la rainure
de guidage du tablier.
N Visser et serrer la vis.
Montage du capot protecteur
002BA636 KN
2
1
3
3
002BA637 KN
1.
2.
002BA646 KN
002BA638 KN

Stihl FS 94 R Specifications

General

Engine Displacement	24.1 cc
Engine Power	0.9 kW (1.2 bhp)
Cutting Diameter	420 mm (16.5 in)
Weight	4.9 kg
Fuel Capacity	540 cc (18.3 oz)
Vibration Level	3.5 m/s²
