Stihl FS 94 R User Manual

FS 94 R
français
55

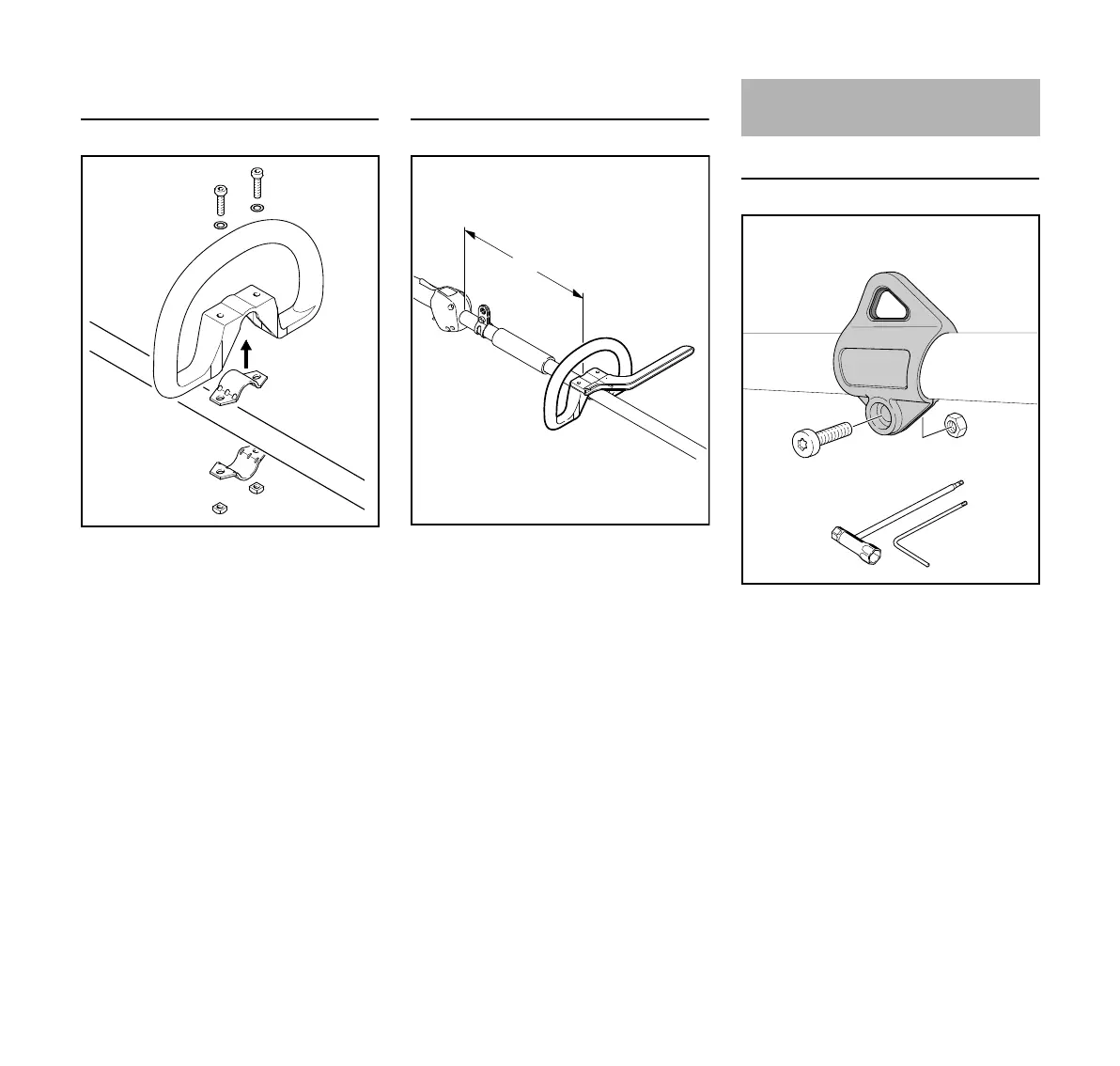

Montage de la poignée circulaire sans
protection
N Mettre le collier (3) dans la poignée
circulaire (4) et le poser avec la
poignée sur le tube (5).
N Poser le collier (6).
N Faire coïncider les trous.
N Poser la rondelle (8) sur la vis (7) et
introduire la vis dans le trou ; visser
l'écrou à quatre pans (1) sur la vis –
jusqu'en appui.
N Pour continuer, voir « Fixation de la
poignée circulaire ».
Ajustage et fixation de la poignée
circulaire
En modifiant la distance (A), on peut
amener la poignée circulaire dans la
position la plus commode suivant
l'utilisateur et l'utilisation prévue.
Distance recommandée :
(A) = env. 20 cm (8 po)
N Glisser la poignée circulaire dans la
position souhaitée.
N Ajuster la poignée circulaire (4).
N Serrer les vis de telle sorte que la
poignée circulaire ne puisse plus
tourner sur le tube – si la protection
n'est pas montée : serrer au besoin
les contre-écrous.
Version en matière synthétique
Position de l'anneau de suspension :
voir « Principales pièces ».
N Appliquer l'anneau de
suspension (1) sur le tube et
l'emboîter sur le tube ;
N mettre l'écrou M5 dans la prise à six
pans de l'anneau de suspension ;
N visser la vis M5x14 ;
N ajuster l'anneau de suspension ;
N serrer la vis.
7
8
5
4
1
6
1
3
8
7
002BA614 KN
4
002BA570 KN
A
Montage de l'anneau de
suspension
1
002BA529 KN

Stihl FS 94 R Specifications

General

Engine Displacement	24.1 cc
Engine Power	0.9 kW (1.2 bhp)
Cutting Diameter	420 mm (16.5 in)
Weight	4.9 kg
Fuel Capacity	540 cc (18.3 oz)
Vibration Level	3.5 m/s²
