AbraPol-10
Gebrauchsanweisung
7
Stellen Sie die Einheit so auf wie es für Sie am bequemsten
ist, entweder in der Maschine oder außen auf der linken Seite.
Schließen Sie den Zulaufschlauch vom Dosierarm an der
Pumpe der Umlaufkühleinheit an und ziehen Sie die Schelle
an. (Ist die Kühleinheit außerhalb der Maschine aufgestellt
führen Sie den Schlauch unter dem Maschinengehäuse durch.
Schließen Sie das Stromkabel an die Anschlüsse im Inneren
der Schalttafel an. (Ist die Kühleinheit außerhalb der
Maschine aufgestellt führen Sie das Kabel durch den Winkel
an der Schalttafel.).
Stecken Sie das 90°Kniestück in das Rohr auf dem Deckel des
Tanks. (Hinweis: Das mitgelieferte 45° Rohrstück wird bei der
Umlaufkühleinheit für diese Maschine nicht verwendet)
Kürzen Sie den Abflußschlauch auf eine geeignete Länge und
“drehen” Sie ihn in das Loch an der Oberseite der Kühleinheit
(Ist die Umlaufkühleinheit außerhalb der Maschine
aufgestellt führen Sie den Abflußschlauch durch die Öffnung
an der Maschinenrückseite links.)
Überprüfen Sie, daß im ganzen Schlauch ein stetiges Gefälle
vorliegt.
Überprüfen Sie, daß wenn der Strom eingeschaltet ist, sich
die Pumpe in Pfeilrichtung dreht wie auf der Pumpe
angegeben. Wenn nicht, vertauschen Sie zwei Phasen am
Pumpenmotorkabel.
Bringen Sie die Schalttafel und rückwärtige Abdeckung
wieder an.
Legen Sie einen wegwerfbaren Plastikeinsatz in den Tank
und falten Sie ihn über den Rand.

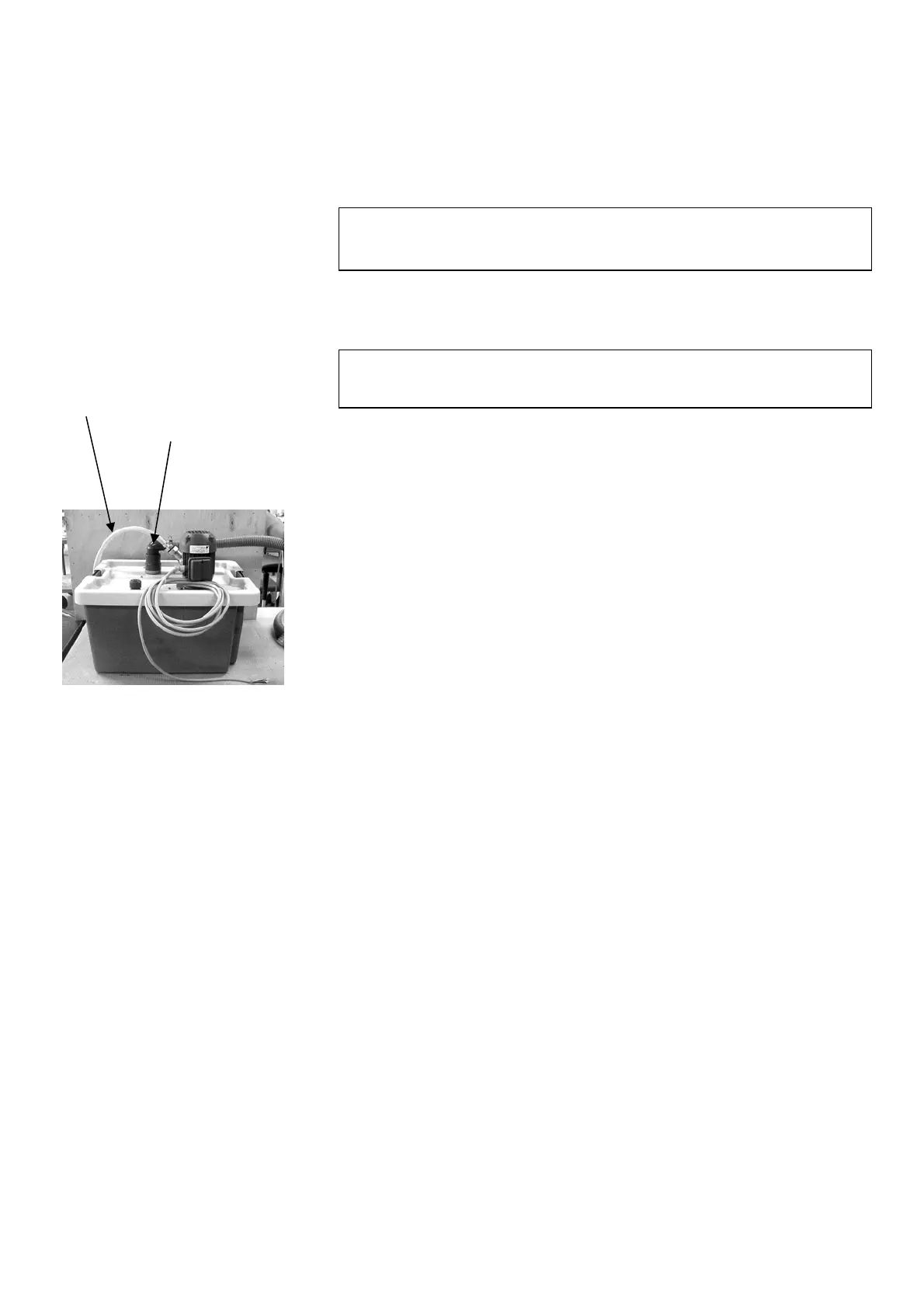

Umlaufkühlanlage anschließen
(Zubehör)
Warnung
Maschine vom Netz trennen bevor die Umlaufkühleinheit angeschlossen
oder entfernt wird
Hinweis!
Bei Anwendung des Abflußsatzes (ABTDR) kann die Umlaufkühleinheit
nicht außerhalb der Maschine aufgestellt werden.
Zulaufschlauch
90° Kniestück
