AbraPol-10
Gebrauchsanweisung
13
Trennen Sie die Maschine vom Netz.
Entfernen Sie die untere Frontabdeckung.

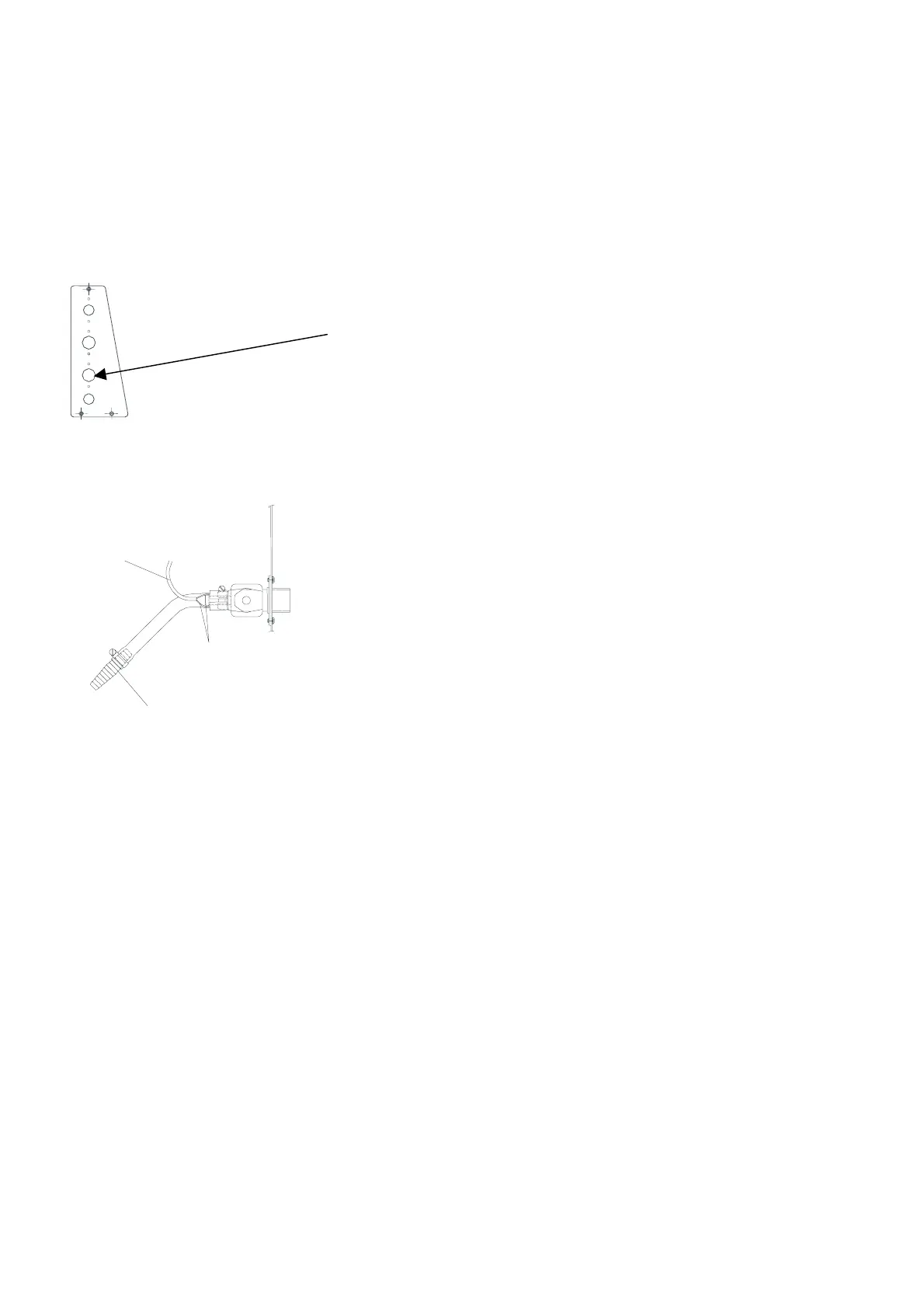

Entfernen Sie die Abdeckung an der linken Maschinenseite
mit dem mitgelieferten Inbusschlüssel und lösen Sie den
Stopfen.
Montieren Sie das Wassermagnetventil mit den
mitgelieferten Inbusschrauben und dem Schlüssel gemäß dem
Typenschild.
Schließen Sie die beiden Messerstecker (Kabel W23) an das
Magnetventil an.
Schließen Sie den verstärkten Schlauch vom Dosierarm an
den Schlauchanschlusstutzen an und ziehen die Schelle fest.
Achten Sie darauf, daß der Schlauch die Riemen nicht
beeinträchtigt.
Bringen Sie die Abdeckung wieder an.
Schließen Sie den weißen Schlauch an das Magnetventil an.
Bringen Sie das gerade Ende des Druckschlauches am
Wasserzulaufschlauch an der Rückseite der Maschine an:
− Setzen Sie die Filterdichtung so in die
Verbindungsmutter ein, daß die flache Seite am
Druckschlauch anliegt.
− Ziehen Sie die Verbindungsmutter vollständig an.
Schließen Sie das andere Ende des Druckschlauchs an den
Hahn der Kaltwasserversorgung an:
− Montieren Sie gegebenenfalls den Reduzierring mit der
Dichtung an den Hahn des Leitungswassers.
− Legen Sie die Dichtung ein, und ziehen Sie die
Verbindungsmutter vollständig an.
Bringen Sie die Frontabdeckung wieder an.
Stellen Sie den Netzanschluß wieder her.
Wasserversorgungssatz
anschließen (Zubehör)
BWAT
Spaten
Anschlusstutzen
Kabel W23
