STULZUltraSonic-SystemforDirectRoomHumidicationBNB-  Productpackage
3.1. Optional accessories
-
8
-
© STULZ GmbH, Hamburg
-
8
-
1.3 Lieferumfang
Wasserhahn
12 Liter Wasserspeicher
Gehäuseschüssel
Ventil
Zuleitung
Drainageanschluss /
Abflussventil Brauchwasser
Wasseranschlussadapter
Kugelventil
Wasserspeicher
UV-RöhreVerbindungsschlauch
-
11
-
© STULZ GmbH, Hamburg
-
11
-
3.2 Stadtwasseranschluss
Wasseranschlussadapter Zuleitungsventil
Der zum Lieferumfang gehörende Stadtwasseranschluss besteht aus einem Wasseranschlussadapter
½" AG x ½" IG und einem Ventil für die Zuleitung zur Umkehr-Osmose-Anlage mit einem ¼" x ¼" Gewinde.
Beim Zusammenbau des Stadtwasseranschlusses werden um das Außengewinde des Zuleitungsventils
3 bis 4 Lagen Teflonband gewickelt und dieses dann seitlich in den Wasseranschlussadapter geschraubt.
Verbindung zur Umkehr-Osmose-Anlage
Zuleitungsventil
Anschluss an das Anschluss des vorhandenen
Stadtwasser Wasserhahns
Ø
25
Abwasser
Trinkwasser
Abwasser
Systemskizze für Ultrasonic BNB1000A - BNB8000A mit proportionaler Steuerung
Spannungsversorgung
230V/50-60Hz/1Ph
Spannungsversorgung
230V/50-60Hz/1Ph
Abwasser
Trinkwasser
Abwasser
Systemskizze für Ultrasonic BNB1000A - BNB8000A mit proportionaler Steuerung
Spannungsversorgung
230V/50-60Hz/1Ph
Spannungsversorgung
230V/50-60Hz/1Ph

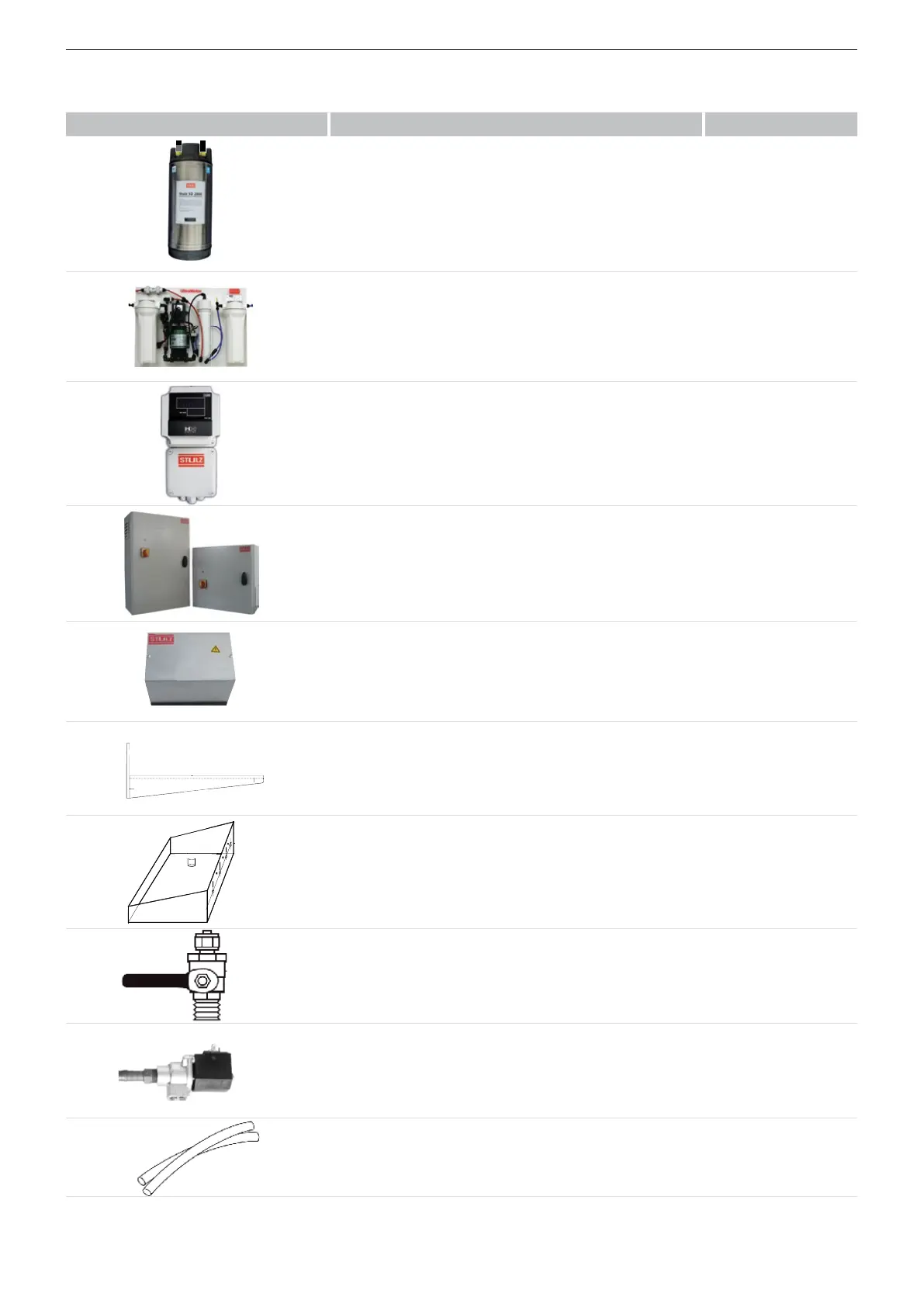

Illustration Description K-number
SD 2800 ion exchanger K87054
STULZ UltraWater reverse osmosis system
SUW 120
SUW 400
1200256
1200257
Conductivity measuring kit K85571
USM master/slave control cabinet
USM503
USM1303
USS503
USS1303
K87550
K87552
K87551
K87553
Electronic ON/OFF control module
BNB 1000 A - BNB 3000 A
K85009
Wall bracket K87033
BNB safety tray
BNB 1000 A + 2000 A
BNB 3000 A + 4000 A
BNB 5000 A + 6000 A
1200035
1200036
1200037
Stop cock K87624
Flush valve
NC/48V AC
NO/230V AC
K87061
K87084
Stainless steel tube by the meter
PE plastic tube by the meter
K87059
K87060
