STULZ UltraSonic -System for duct humidication ENS 14 A - 18 A- Product package
3.1. Optional accessories
-
8
-
© STULZ GmbH, Hamburg
-
8
-
1.3 Lieferumfang
Wasserhahn
12 Liter Wasserspeicher
Gehäuseschüssel
Ventil
Zuleitung
Drainageanschluss /
Abflussventil Brauchwasser
Wasseranschlussadapter
Kugelventil
Wasserspeicher
UV-RöhreVerbindungsschlauch
-
11
-
© STULZ GmbH, Hamburg
-
11
-
3.2 Stadtwasseranschluss
Wasseranschlussadapter Zuleitungsventil
Der zum Lieferumfang gehörende Stadtwasseranschluss besteht aus einem Wasseranschlussadapter
½" AG x ½" IG und einem Ventil für die Zuleitung zur Umkehr-Osmose-Anlage mit einem ¼" x ¼" Gewinde.
Beim Zusammenbau des Stadtwasseranschlusses werden um das Außengewinde des Zuleitungsventils
3 bis 4 Lagen Teflonband gewickelt und dieses dann seitlich in den Wasseranschlussadapter geschraubt.
Verbindung zur Umkehr-Osmose-Anlage
Zuleitungsventil
Anschluss an das Anschluss des vorhandenen
Stadtwasser Wasserhahns
Abwasser
Trinkwasser
Abwasser
Systemskizze für Ultrasonic BNB1000A - BNB8000A mit proportionaler Steuerung
Spannungsversorgung
230V/50-60Hz/1Ph
Spannungsversorgung
230V/50-60Hz/1Ph
Abwasser
Trinkwasser
Abwasser
Systemskizze für Ultrasonic BNB1000A - BNB8000A mit proportionaler Steuerung
Spannungsversorgung
230V/50-60Hz/1Ph
Spannungsversorgung
230V/50-60Hz/1Ph

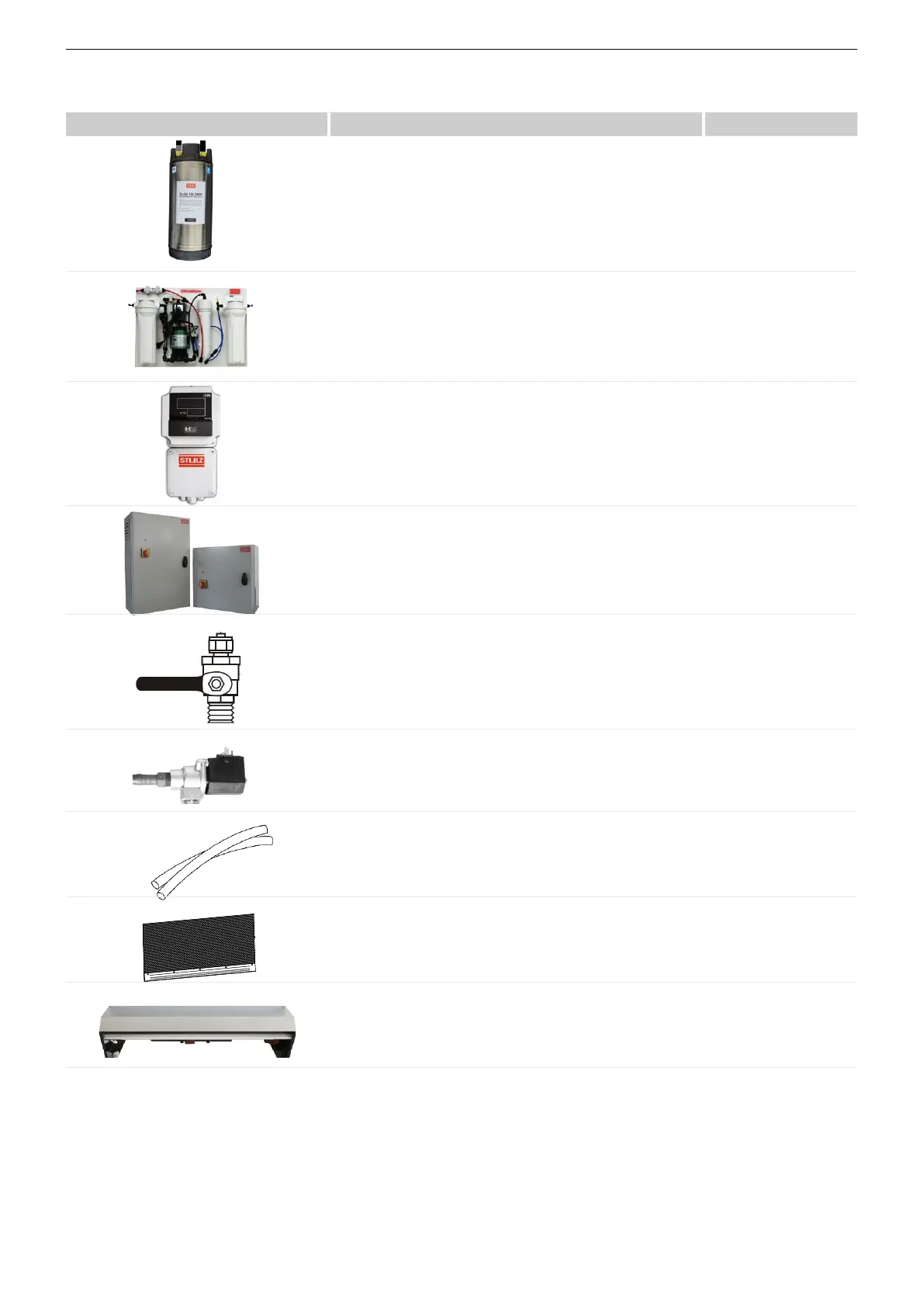

Illustration Description K-number
SD 2800 ion exchanger K85802
STULZ UltraWater reverse osmosis system
SUW 120
SUW 400
1200256
1200257
Conductivity measuring kit K85571
USM master/slave control cabinet
USM1303
USS1303
K87552
K87553
Stop cock K87624
Flush valve
NC/48V AC
K87061
Stainless steel tube by the meter
PE plastic tube by the meter
K87059
K87060
accessories for installation
see p.38
Booster fan
ENS 14 A: K87034
ENS 18 A: K87035
