Stulz ENS 18 A - Page 86

DE / 06-2016 / 1000687 © STULZ GmbH, Hamburg
-
82
-
Maintenance STULZ UltraSonic -System for duct humidication ENS 14 A - 18 A-
1
3
2

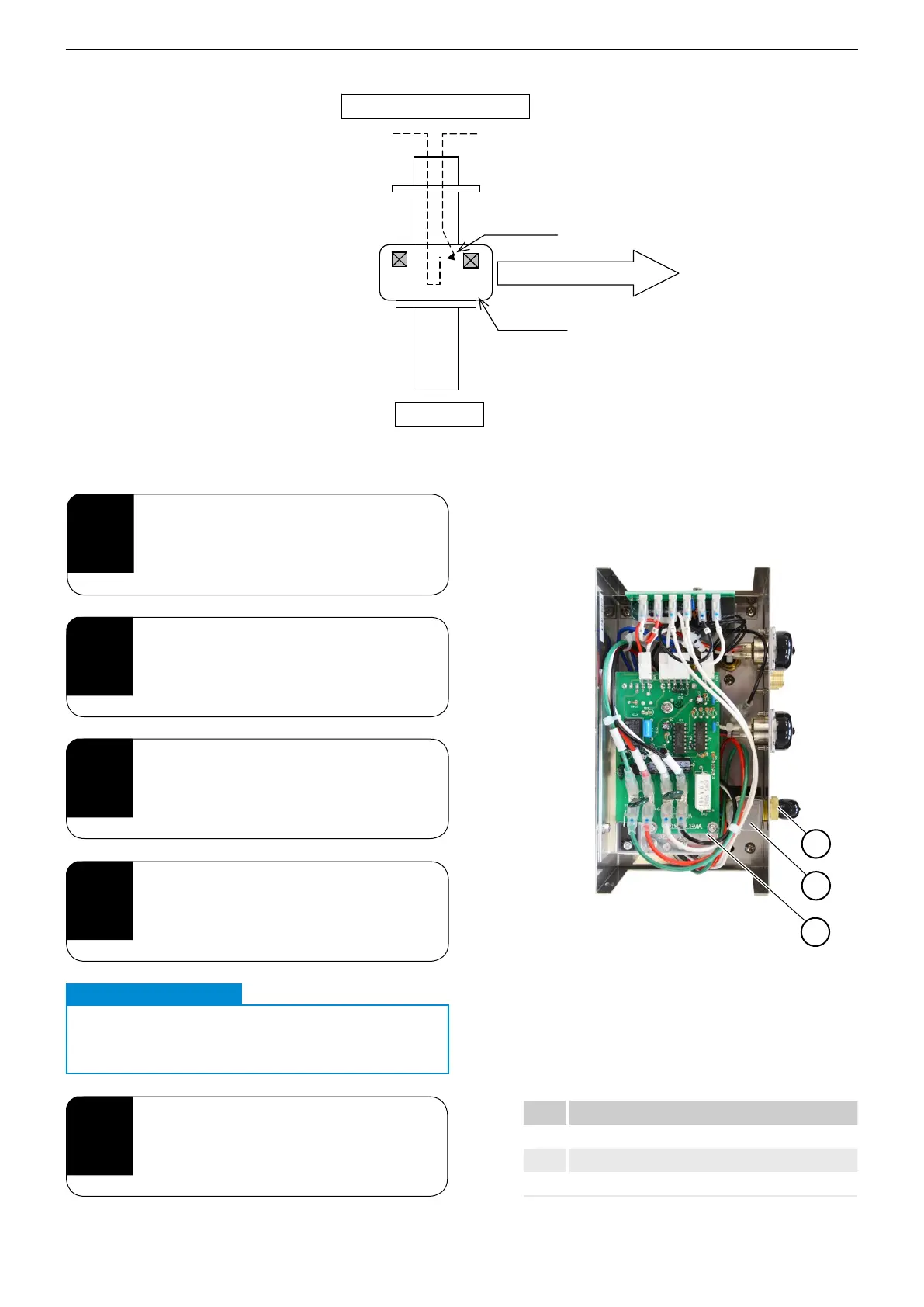

Item Description
1 Fill valve
2 Motherboard (CH)
3 Fitting
9
Clean all the connections and pipes
of the humidier.
10
Replace the damaged ll valve.
CAUTION
Trapped cables
.
During installation, take care not to trap any
cables between parts of the housing!
IMPORTANT
11
Assemble the unit in reverse order.
Check that all screws are securely
tightened.
7
Detach the cables between the ll valve
and the motherboard.
8
Slacken the screw and remove the ll
valve.
Proceed as follows to replace the ll valve:
Operating principle of oat switches:
Schwimmerschalter Wasserversorgung, BNB
Befindet sich der Magnetring im Schwimmer in der unteren Position bleibt
der Schalter geöffnet.
Befindet sich der Magnetring im Schwimmer in der oberen Position wird der
Schalter geschlossen und somit die Stromversorgung des Magnetventils
und damit die Wasserversorgung hergestellt.
Normalbetrieb für BNB
Wasserpegel
ON Status
OFF Status
Magnetring
Schalter
Für eine Strom-
unterbrechung öffnet
der Magnetring den
Schalter.
OFF Status
Magnetring
Schalter
Der Magnetring hält den
Schalter in geöffneter
Position, so dass das
Magnetventil nicht
einschaltet und die
Wasserversorgung
unterbrochen bleibt.
Schwimmer
Fehlfunktion bei Vertauschen
Wasserversorgung
Keine Wasserversorgung
Malfunction if interchanged
Switch
OFF status
Magnetic
ring
No water supply
