A. Audio Enable
B. Watch Dog Enable
Audio Enable/Disable
Jumper Settings
Both Jumpers Denition
Pins 1-2 Enabled
Pins 2-3 Disabled
Audio Enable (JPAC1)

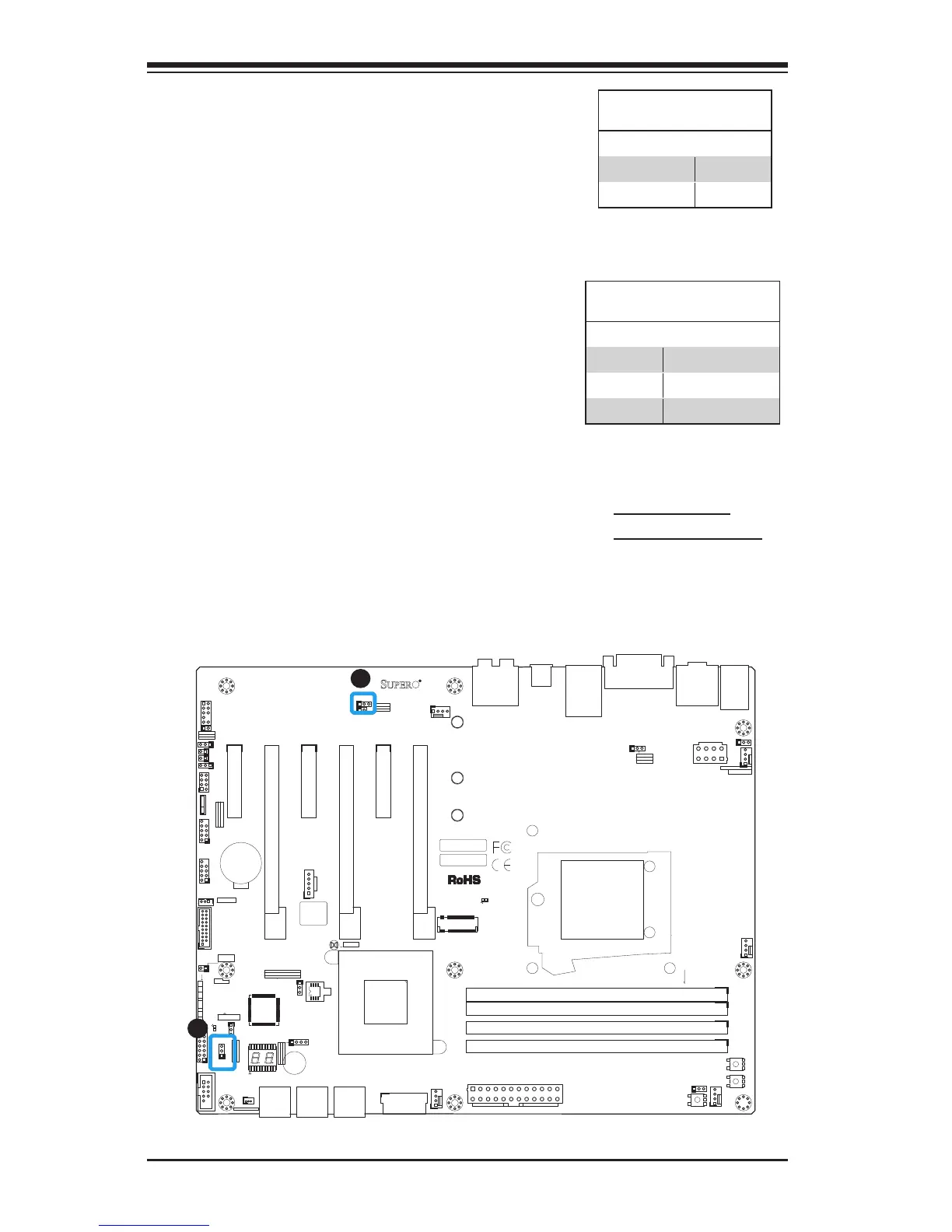

JPAC1 allows you to enable or disable the
onboard audio support. The default posi-
tion is on pins 1 and 2 to enable onboard
audio connections. See the table on the
right for jumper settings.
A
B
Watch Dog Enable/Disable
Watch Dog (JWD1) is a system moni-
tor that can reboot the system when a
software application hangs. Close Pins
1-2 to reset the system if an applica-
tion hangs. Close Pins 2-3 to generate
a non-maskable interrupt signal for the
application that hangs. See the table on
the right for jumper settings.
Watch Dog
Jumper Settings
Jumper Setting Denition
Pins 1-2 Reset (default)
Pins 2-3 NMI
Open Disabled
