A. Back panel USB 3.1 #14
B. Back panel USB 3.1 #15
C. Bac kpanel USB 3.0 #8
D. Back panel USB 3.0 #9
E. Back panel USB 2.0 #0
F. Back panel USB 2.0 #1
G. USB 2.0 Header #2/3
H. USB 2.0 Header #4/5
I. USB 2.0 Header #6/7
J. USB 3.0 Header #10/11
K. USB 3.0 Header #12/13

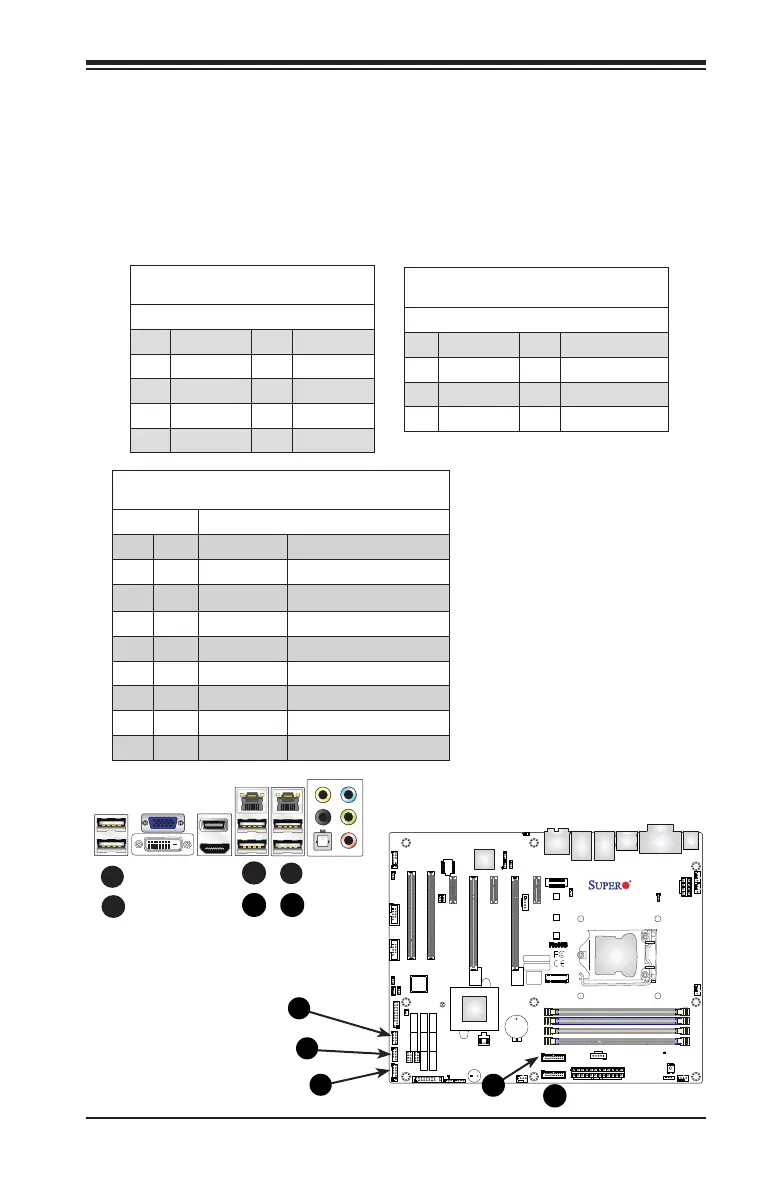

Universal Serial Bus (USB)
Two Universal Serial Bus 2.0 ports (#0/1), two USB 3.0 ports (#8/9)
and Two USB 3.1 'type A' ports (#14/15) are located on the I/O back
panel. In addition, two USB 3.0 headers (#10/11, 12/13), and three
USB 2.0 headers (#2/3, 4/5, 6/7) are also located on the motherboard
to provide front chassis access using USB cables (not included). See the
tables below for pin denitions.
Back Panel USB (2.0)
Pin Denitions
Pin# Denition Pin# Denition
1 +5V 5 +5V
2 USB_PN1 6 USB_PN0
3 USB_PP1 7 USB_PP0
4 Ground 8 Ground
Front Panel USB (2.0) Header
Pin Denitions
Pin # Denition Pin # Denition
1 +5V 2 +5V
3 USB_PN2 4 USB_PN3
5 USB_PP2 6 USB_PP3
7 Ground 8 Ground
9 Key 10 Ground
A
Front Panel USB (3.0) Header
Pin Denitions
Pin# Pin# Signal Name Description
1 10 VBUS Power
2 11 D- USB 2.0 Differential Pair
3 12 D+
4 13 Ground Ground of PWR Return
5 14 StdA_SSRX- SuperSpeed Receiver
6 15 StdA_SSRX+ Differential Pair
7 16 GND_DRAIN Ground for Signal Return
8 17 StdA_SSTX- SuperSpeed Transmitter
9 18 StdA_SSTX+ Differential Pair
