W415-1133 / A / 06.12.13
46
FR
3.0 PLANIFICATION DE L’INSTALLATION
Faites installer votre poêle par un détaillant autorisé. Si vous l’installez vous-même, faites véri er vos plans
d’installation et/ou l’installation par votre détaillant.
Élaborez un plan détaillé de l’installation en y incluant les dimensions puis véri ez les dimensions avec les
exigences énoncées dans ce manuel.
Pour les enceintes d’encastré, lorsque vous déterminez l’emplacement du poêle, localisez les montants du
mur (pour des évacuations horizontales). Vous devrez possiblement ajuster la position du poêle a n que
l’évent ne passe pas au même niveau qu’une pièce de charpente. Le poêle doit être positionné de façon à ce
qu’aucun article combustible soit placé, ou puisse pivoter (p. ex. rideaux, portes) à moins de 48”
(1219,2mm)
de la face vitrée du poêle.

3.1 INSTALLATION DE L’APPAREIL




!
AVERTISSEMENT
!
AVERTISSEMENT

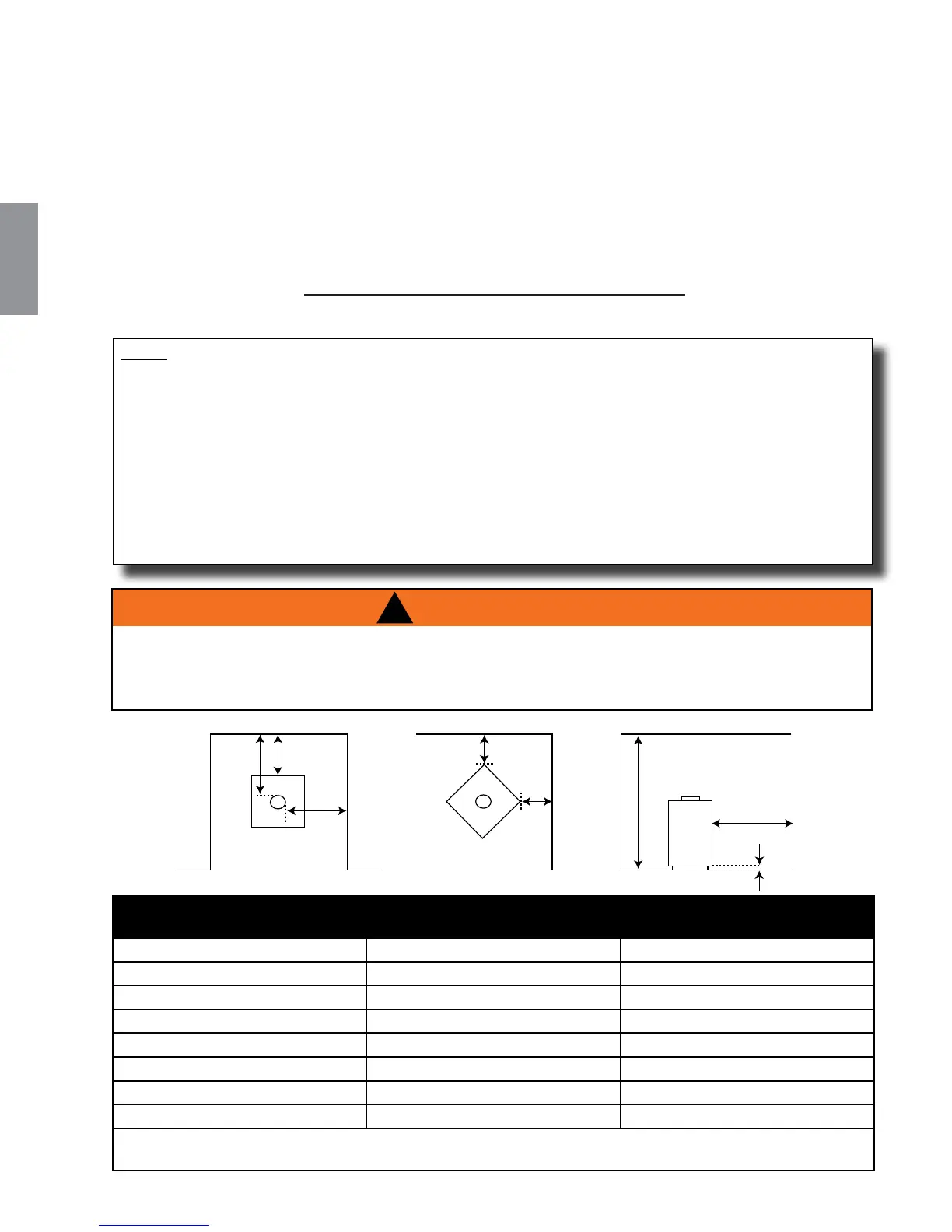

3.2 DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES
NOTE: Tous les dégagements indiqués dans cette section représentent l’espace minimal requis entre l’appareil
et les surfaces combustibles. Ils ne tiennent pas compte des dégagements supplémentaires qui peuvent être
nécessaires pour l’entretien de l’appareil. Tenez compte des facteurs suivants dans le choix de l’emplacement de
l’appareil :
Accès fréquents :
1 – Pour le réglage de la vitesse de la souferie dont la commande est située à l’arrière de l’appareil dans
le coin inférieur droit (installée sur le panneau arrière).
2 – Pour le remplacement des ltres, lorsque le support optionnel pour ltre est installé (xé sur le
panneau arrière de l’appareil).
Autre accès :
Pour l’entretien de l’interrupteur thermique bimétallique ou de l’interrupteur à vitesse variable de la souferie qui
exige l’enlèvement du panneau arrière de l’appareil.
H
G
F
E
E
B
A
D
C
MUR LATÉRAL
MUR LATÉRAL
AVANT
MUR ARRIÈRE MUR ARRIÈRE PLAFOND
PLANCHER
 CONDUIT DE RACCORDEMENT
À PAROI SIMPLE
CONDUIT DE RACCORDEMENT

MUR DE CÔTÉ (A) 17 3/8ʺ (441mm) 17 3/8" (441mm)
MUR DE CÔTÉ À LA BUSE (B) 28 7/8" (733mm) 28 7/8" (733mm)
MUR ARRIÈRE (C) 13" (330mm) 8" (203mm)
MUR ARRIÈRE À LA BUSE (D) 21" (533mm) 16" (406mm)
COIN (E) 11" (279mm) 7" (178mm)
PLAFOND (F) 90" (2,29m) 84" (2,13m)
AVANT (G) 48" (1219mm) 48" (1219mm)
PLANCHER (H) 7/8" (22mm) 7/8" (22mm)
Il est possible de réduire les dégagements à l’aide d’un protecteur conforme aux normes des autorités lo-
cales. Une installation réduite doit être conforme aux normes NFPA 211 ou au CAN/CSA B365.
