6.0 INSTALLATION OPTIONNELLE
6.1 COMMANDE EXTERNE DE LA SOUFFLERIE
La souferie peut également être commandée par un interrupteur mural externe ou un thermostat à tension
de secteur. Ainsi, vous pouvez la mettre en marche ou l’éteindre manuellement d’un endroit plus pratique ou
automatiquement selon la température de la pièce.
Pour ce faire, vous devez remplacer le l de dérivation entre les bornes nos 3 et 4 de la plaque (à l’intérieur de
la boîte de dérivation inférieure) par un circuit de ligne électrique.

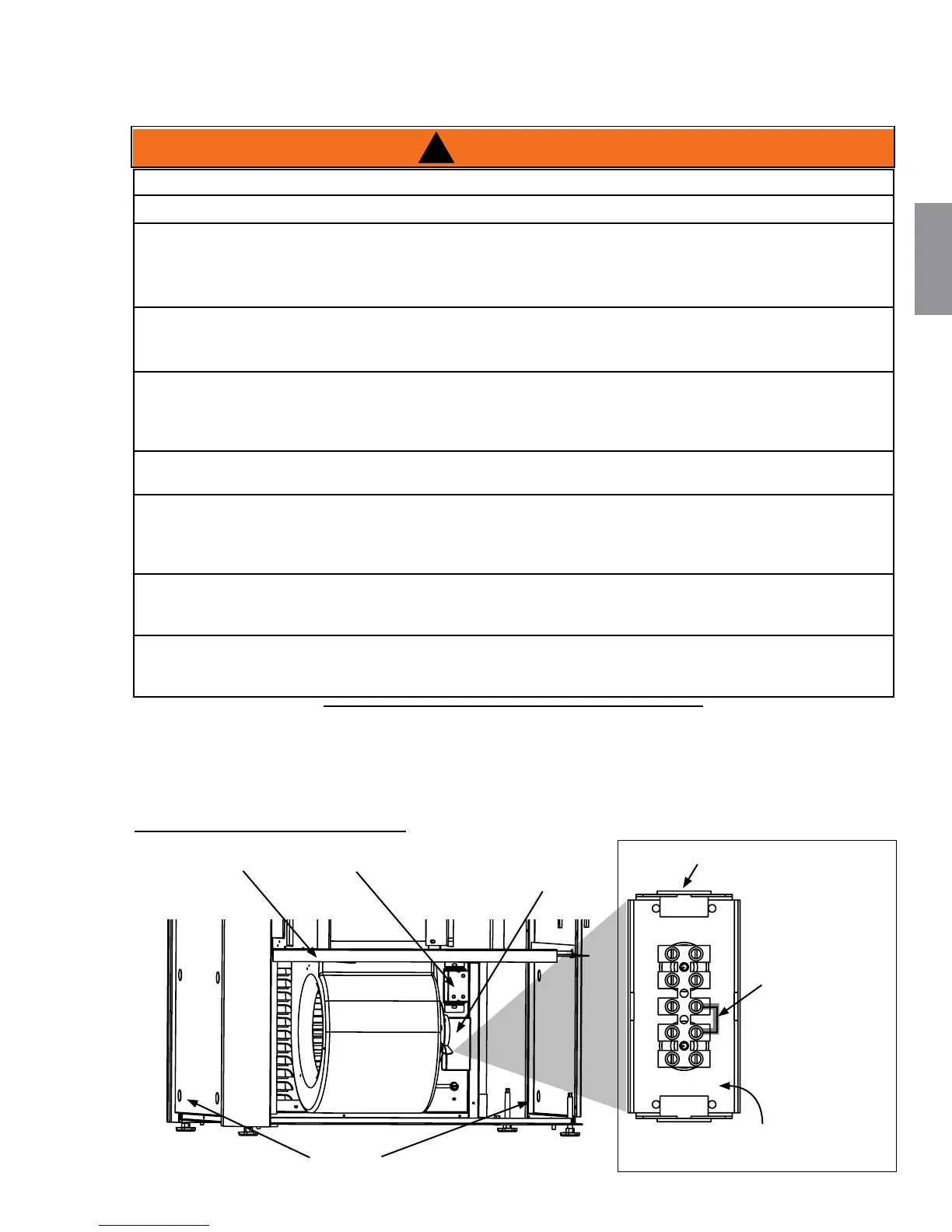

NOTE : À DES FINS DE CLARTÉ, TOUT LE
CÂBLAGE N’EST PAS ILLUSTRÉ.
REMPLACEZ LE FIL
DE DÉRIVATION
SITUÉ ENTRE LES
BORNES NOS 3 ET 4
PAR UN CIRCUIT DE
LIGNE ÉLECTRIQUE
PLAQUE DU
COMPARTIMENT
DE LA
SOUFFLERIE
INTERRUPTEUR
À VITESSE
VARIABLE
BOÎTE DE
DÉRIVATION
INFÉRIEURE
DISQUES POINÇONNÉS ARRIÈRE SITUÉS AU BAS DES
PANNEAUX LATÉRAUX
PASSE-CÂBLE EN
PLASTIQUE
BOÎTE DE
DÉRIVATION
INFÉRIEURE SANS
LE COUVERCLE
POUR MONTRER LA
PLAQUE DE BORNES.
!
AVERTISSEMENT
!
AVERTISSEMENT
!
RIE, PORTES, PERSIENNES, MOULURES, ETC.) POURRAIT ÊTRE NON SÉCURITAIRE ET ANNULERA
LA GARANTIE ET LA CERTIFICATION.
CET APPAREIL DOIT ÊTRE RACCORDÉ ÉLECTRIQUEMENT PAR UN TECHNICIEN QUALIFIÉ
TOUS LES COMPOSANTS DU CIRCUIT DOIVENT FONCTIONNER SUR DU COURANT MINIMUM DE 120
LES DÉGAGEMENTS DE TOUS LES COMPOSANTS DU CIRCUIT SITUÉS AU-DESSUS DU POINT DE
DÉGAGEMENTS INDIQUÉS À LA SECTION 3.2.
