W415-1133 / A / 06.12.13
FR
ALCÔVE
CONDUIT DE RACCORDEMENT À
PAROI SIMPLE
CONDUIT DE RACCORDE-
PLAFOND (F) NA 84ʺ (2.13m)
NOTE :
Votre appareil doit être installé à l’aide d’un conduit de raccordement à double paroi certié, tel que Security
DL6 au Canada, Simpson Duravent Plus DVL aux États-Unis ou un conduit de raccordement à double paroi
équivalent, dans une alcôve d’une profondeur ne dépassant pas 4 pieds (1.2m) et d’une hauteur d’au moins
75” (1.9m). Les dégagements minimaux sont tels qu’illustré.

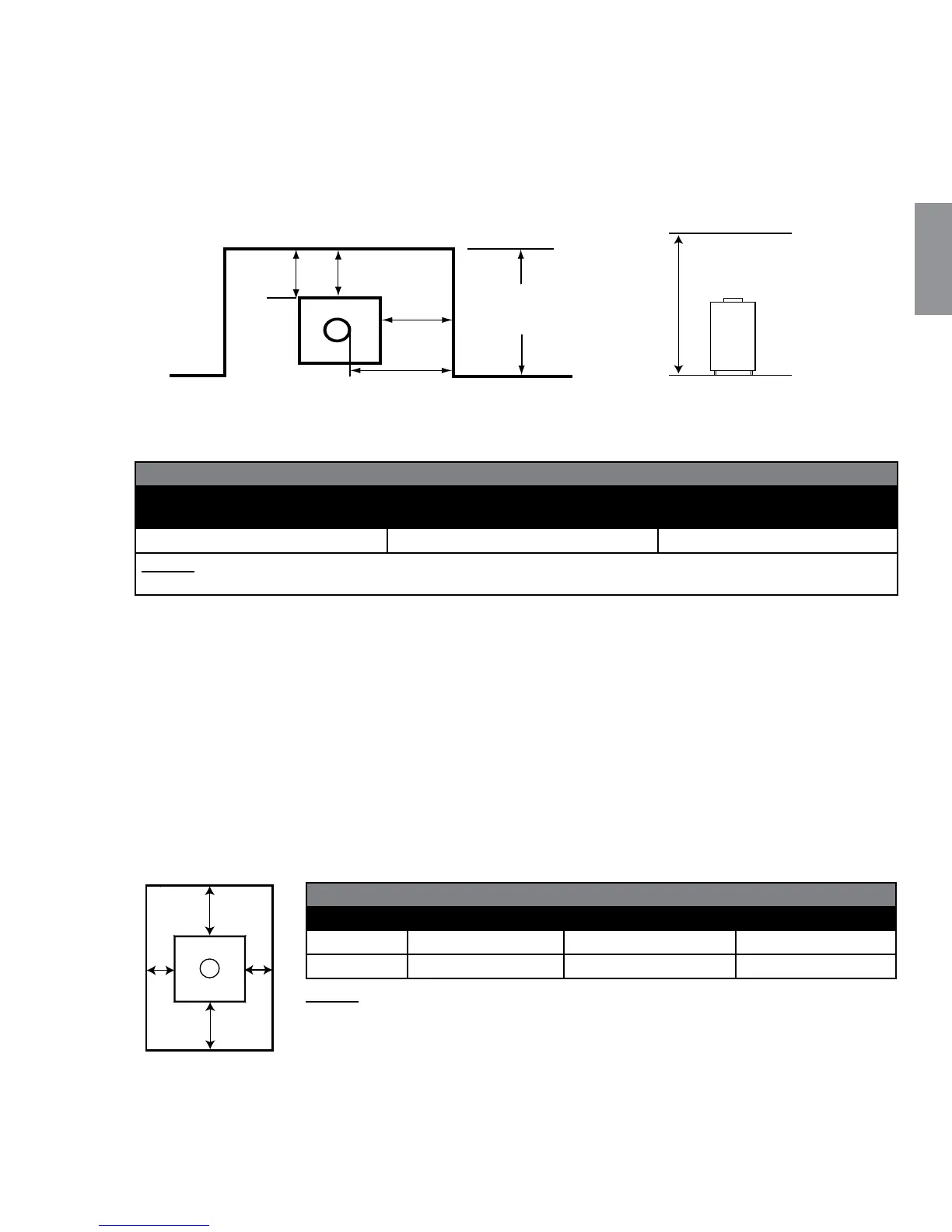

3.3 INSTALLATION DANS UNE ALCÔVE
PROTECTION MINIMALE DU PLANCHER
AVANT (I)
CANADA 18” (457mm) 8” (203mm) 8” (203mm)
É.-U. 16” (406mm) 8” (203mm) 8” (203mm)
NOTE :
17⅜"
(441mm)
28
7
/
8
"
(733mm)
ALCÔVE
4 PIED (1.2m)
MAX
16"
(406mm)
8"
(203mm)
F
E
E
B
A
D
C
MUR LATÉRAL
MUR LATÉRAL
AVANT
MUR ARRIÈRE MUR ARRIÈRE PLAFOND
PLANCHER
3.4 PROTECTION DU PLANCHER
Si l’appareil est installé sur un plancher combustible, il doit être placé sur une base de protection incombustible
approuvée qui doit se prolonger de 8’’ (203 mm) sur les côtés et l’arrière de l’appareil et de 18” (457 mm) sur le
devant. Un dégagement réduit à l’arrière de l’appareil peut faire en sorte que la base de protection de l’appareil
ne dépasse pas l’appareil de 8” (203 mm).
NOTE : Une protection de plancher est requise pour protéger des étincelles et de la cendre, mais non pour
régulariser la température du plancher exposé à la chaleur rayonnante de l’appareil. Cet appareil a été conçu
et testé de sorte que le plancher ne surchauffera pas même sans protection.
Référez-vous aux codes du bâtiment locaux pour des matériaux de protection de plancher adéquats.
