6.2 ENSEMBLE DE FILTRE À AIR
An de remplacer le panneau d’entrée fourni, un ensemble de ltre à air optionnel est disponible pour cet
appareil. Un ensemble de ltre à air assure un taux élevé de ltration de l’air de la pièce qui circule dans
l’appareil. Cela permet d’éliminer efcacement de nombreux irritants en suspension dans l’air tels que les pol-
lens, les moisissures, la squame et la poussière.
L’ensemble comprend un cadre pour ltre, un ltre, un nouveau passe-câble et un support pour passe-câble.
6.2.1 INSTALLATION DE L’ENSEMBLE DE FILTRE À AIR OPTIONNEL (TFK-AF)

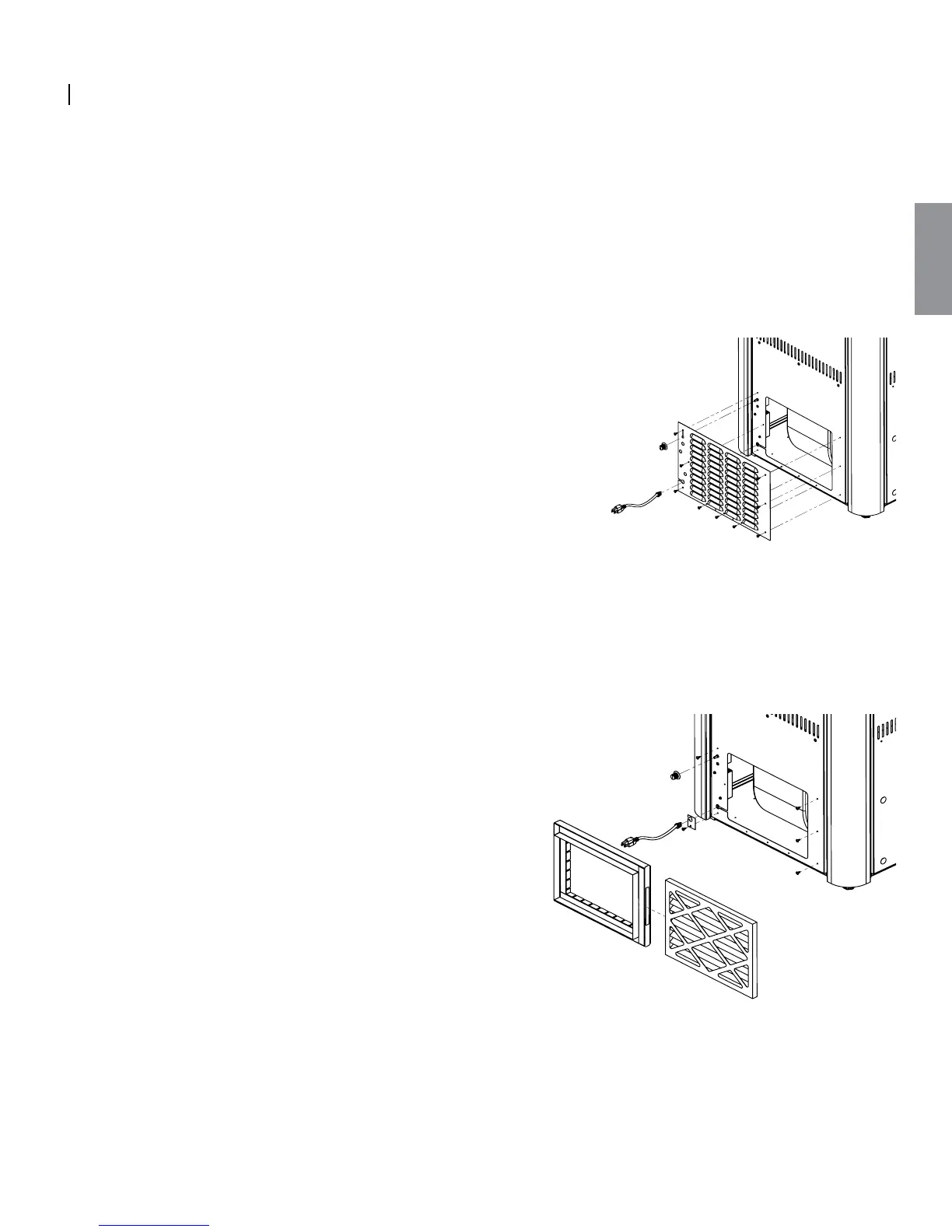

1. Enlevez le panneau arrière à persiennes.
• Retirez les neuf (9) vis de montage.
• Enlevez le bouton de l’interrupteur à vitesse variable.
• Pour retirer le cordon d’alimentation/passe-câble du panneau à
persiennes :
○ Courbez le panneau à persiennes vers l’extérieur an de
pouvoir accéder à l’ouverture dans le panneau arrière de
la fournaise.
○ Repérez la partie arrière du passe-câble. Pressez ensem-
ble les deux parties du passe-câble, tout en le poussant
hors du panneau arrière de la fournaise.
○ Répétez cette opération pour retirer le harnais de ls/
passe-câble du panneau arrière à persiennes.
○ Dès que le passe-câble est dégagé du panneau, les ls du cordon d’alimentation peuvent être glis-
sés hors de la fente du panneau à persiennes, les éloignant de l’orice de montage du passe-câble.
• Comme le panneau à persiennes ne servira plus, vous pouvez le ranger.
2. Réinstallez le bouton de l’interrupteur à vitesse variable.
3. Placez le cordon d’alimentation/passe-câble dans le support du passe-câble puis dans le panneau arrière
de la fournaise. Fixez le support sur le panneau ar-
rière de la fournaise à l’aide d’une vis.
4. Vissez quatre (4) autres vis, comme illustré sur le
schéma. NE remettez PAS les trois (3) vis dans le
bord inférieur de l’ouverture du ltre ou la vis cen-
trale sur le côté gauche de l’ouverture du ltre dans
le panneau arrière.
5. Insérez le cadre du ltre dans l’ouverture du pan-
neau arrière et xez-le en repliant les languettes.
Assurez-vous que l’ouverture destinée au ltre est
orientée vers le côté gauche de la fournaise.
6. Assurez-vous que le ltre est orienté dans la bonne
direction; les marques sur le ltre doivent indiquer
que l’air pénètre dans l’appareil. Glissez le ltre
dans le cadre et xez la plaquette à l’extrémité du
cadre du ltre.
