5.0 FINITION
5.1 INSTALLATION DES TUYAUX D'AIR SECONDAIRE ET DES DÉFLECTEURS
Les quatre tuyaux d’air secondaire ont été installés en usine. Le tuyau le plus avancé est muni de trous plus
grands que ceux des trois autres tuyaux.

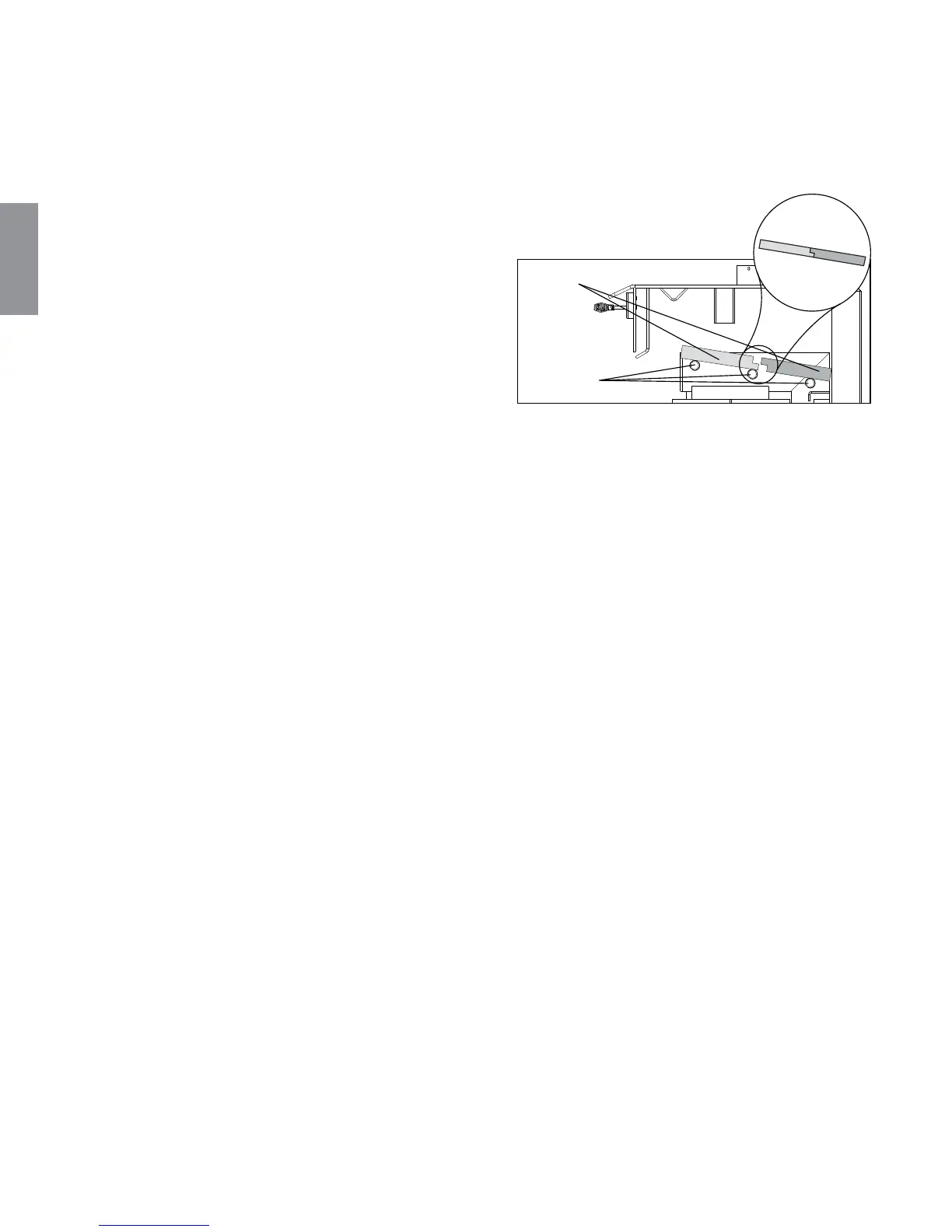

• Pivotez soigneusement les déecteurs en bre
(F) et installez-les sur le dessus des tuyaux d’air
secondaire, comme illustré. Assurez-vous que
les déecteurs sont complètement poussés vers
l’arrière de la chambre de combustion, en lais-
sant un espace minimum de 1 pouce (25 mm) à
l’avant. Ceci permettra aux résidus des gaz de
combustion d’être évacués de la chambre de
combustion. Assurez-vous que le joint de recou-
vrement est bien ajusté, comme illustré.
DÉFLECTEUR
TUYAUX D’AIR
SECONDAIRE
JOINT
IMBRIQUÉ
