Timberwolf TF100 - Lubrification du Moteur de la Soufflerie

W415-1133 / A / 06.12.13

FR

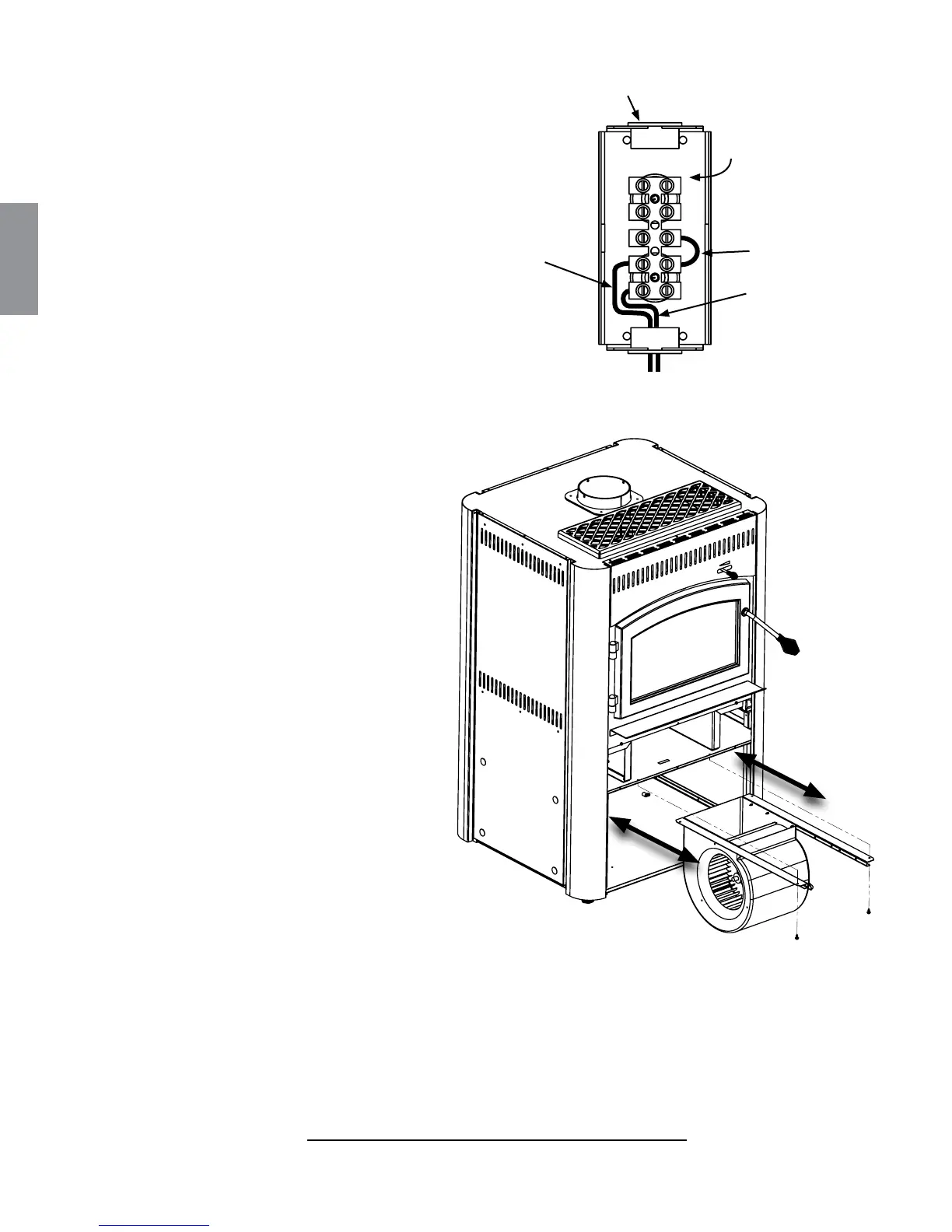

NOTE : À des ns de clarté, tout le câblage n’est pas illustré.
PASSE-CÂBLE EN
PLASTIQUE
BOÎTE DE DÉRIVATION
INFÉRIEURE SANS LE
COUVERCLE POUR
MONTRER LA PLAQUE
DE BORNES.
FIL BLANC
FIL ROUGE
FIL JAUNE
(DÉRIVATION)
3. Débranchez le harnais de ls du moteur, de la
plaque de bornes, puis retirez le harnais de la
boîte de dérivation.
Retirez les ls rouge et blanc du moteur, du
côté gauche de la quatrième et de la cinquième
borne, à partir du haut de la plaque.
4. Retirez les deux vis des rails de montage
de la souferie situés sous le panneau de
division de la souferie, près de l’avant de
l’appareil.
5. Glissez l’assemblage de la souferie hors
de l’appareil.
6. Pour réinstaller, suivez la procédure à
l’inverse.
8.13 LUBRIFICATION DU MOTEUR DE LA SOUFFLERIE
H29.1
For routine maintenance and improved bearing life, the two motor bearings can be lubricated with non
detergent SAE 20 oil every 12 months.

Comme entretien périodique et a n d’augmenter la durée de vie des roulements à billes, les deux roulements
à billes du moteur peuvent être lubri és à tous les 12 mois avec de l’huile non détergente SAE 20.
NE LUBRIFIEZ PAS TROP.
H29.1
