W415-1133 / A / 06.12.13
48
FR
3.5 AIR EXTÉRIEUR
Les conditions suivantes indiquent qu’une prise d’air extérieur pourrait être nécessaire au fonctionnement de
l’appareil :
Lorsque l’appareil fonctionne, le bois brûle mal, de la fumée s’échappe, des refoulements se produisent
et le tirage est irrégulier.
En hiver, les fenêtres présentent une condensation excessive.
Les conditions mentionnées ci-dessus s’améliorent en ouvrant une fenêtre lors d’une journée sans vent.
Un système de ventilation est installé dans la maison.
D’autres appareils évacuent l’air de la maison.
Les fenêtres de la maison sont étanches ou la maison est bien scellée.
!
AVERTISSEMENT
!
AVERTISSEMENT
!

LA GLACE, DES FEUILLES, ETC. OU PARCE QUE LA PORTE DU POÊLE EST DEMEURÉE OU-
VERTE OU UN VENTILATEUR PUISSANT EST EN OPÉRATION, ETC., DES VAPEURS ET DES

CET APPAREIL DOIT ÊTRE RACCORDÉ ÉLECTRIQUEMENT PAR UN TECHNICIEN QUALIFIÉ



!
AVERTISSEMENT
!
AVERTISSEMENT
3.6 ALIMENTATION ÉLECTRIQUE
Le moteur de la souferie de cet appareil est alimenté par un courant standard de 120 V CA. L’appareil
est muni d’un cordon d’alimentation de 6 pieds (1,83m) avec une che à 3 broches. La sortie du cordon
d’alimentation se trouve dans le coin arrière droit de la fournaise à 3,5” (89mm) du plancher. Une fois dans
son emplacement nal, la fournaise doit être à proximité d’une prise de courant de 120 V CA installée sur
un circuit de 15 A an d’y brancher la che du cordon d’alimentation. NE BRANCHEZ PAS LE CORDON
D’ALIMENTATION DANS UNE RALLONGE ÉLECTRIQUE OU UNE BARRE D’ALIMENTATION.

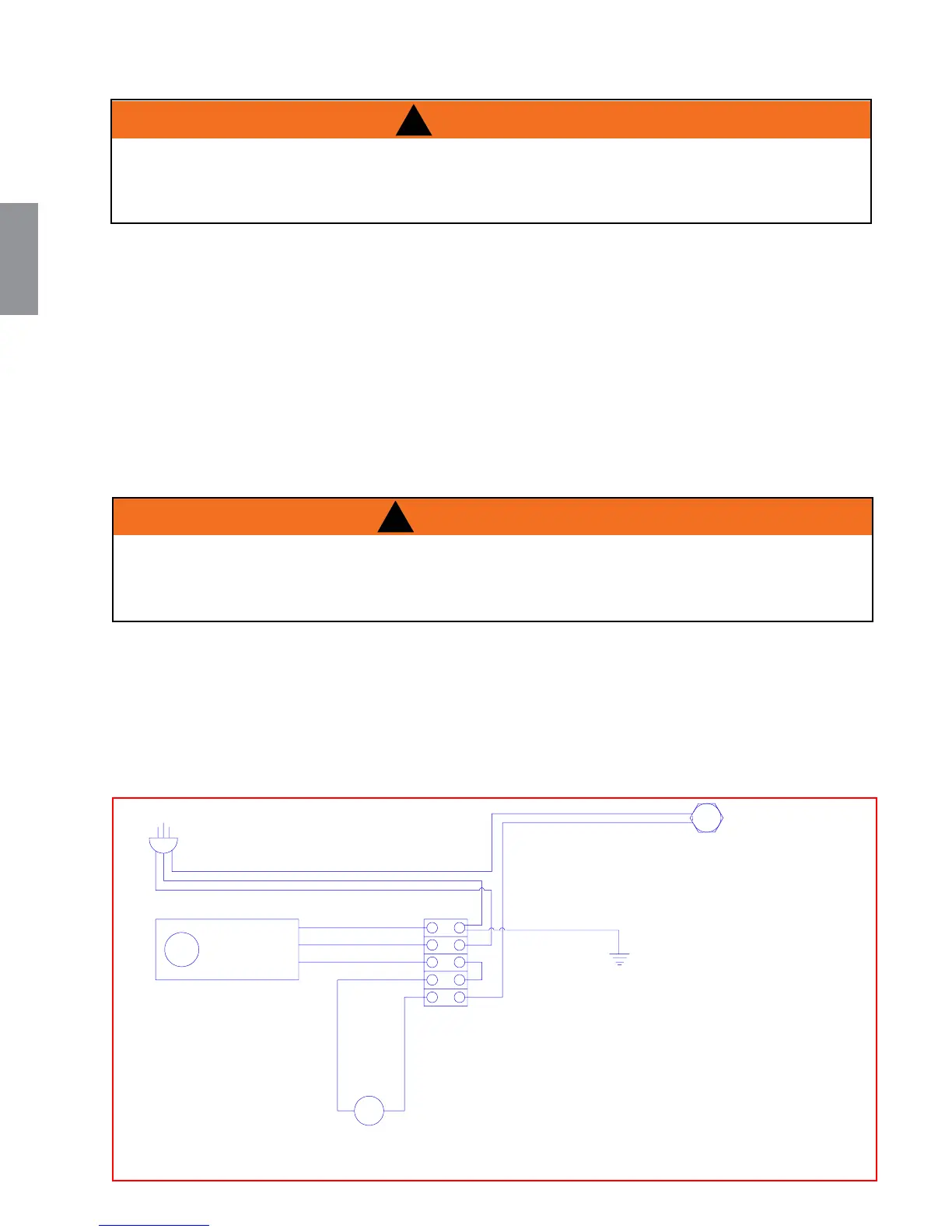

3.6.1 SCHÉMA ÉLECTRIQUE (CÂBLÉ EN USINE)
M
1
2
3
4
5
CHÂSSIS
INTERRUPTEUR
À VITESSE
VARIABLE
MOTEUR DE LA SOUFFLERIE
INTERRUPTEUR
THERMIQUE
BIMÉTALLIQUE
FICHE À TROIS BROCHES
