W415-1133 / A / 06.12.13
54
FR

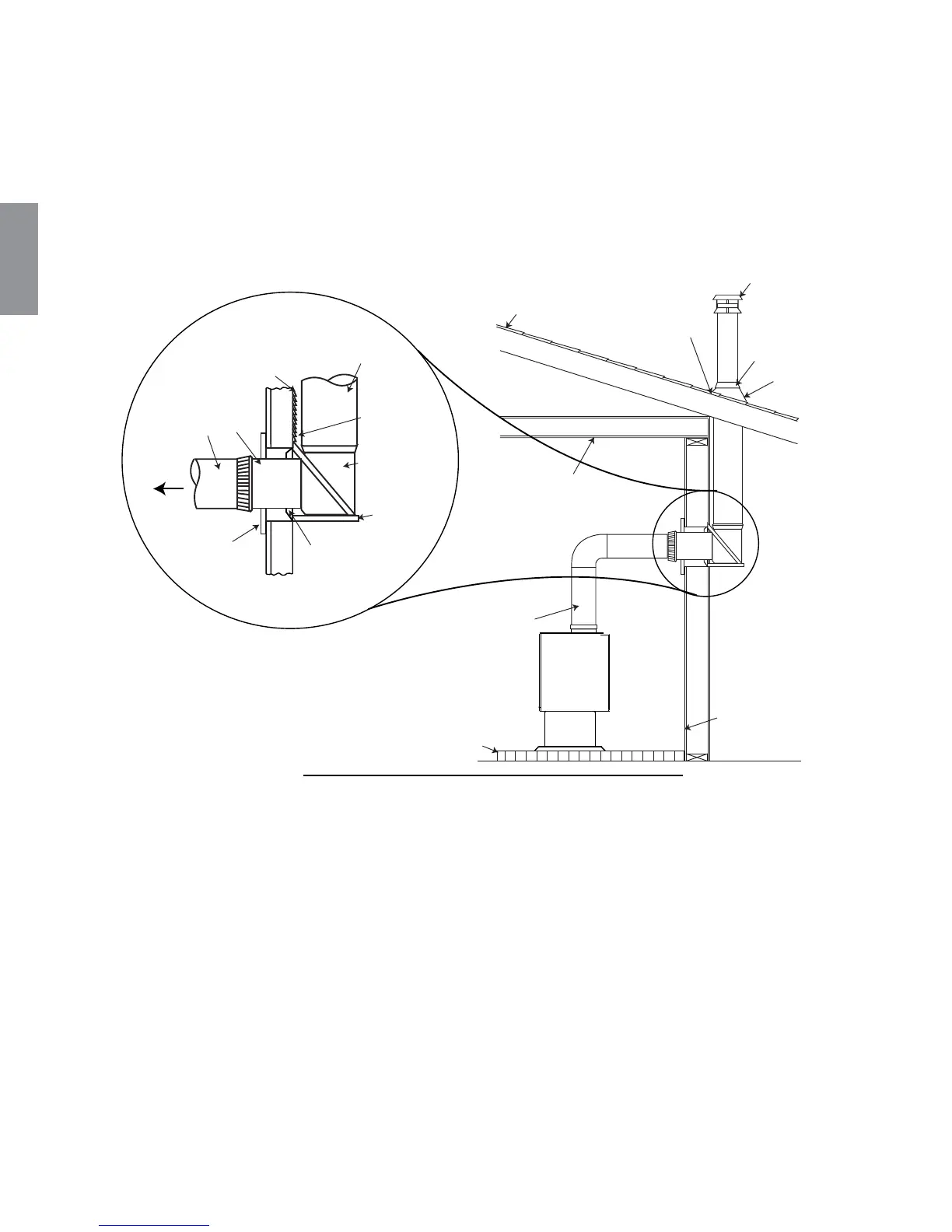

4.1.4 INSTALLATION TYPIQUE À TRAVERS UN MUR
Si possible, l’installation des conduits de raccordement ne doit pas passer à travers un mur combustible.
S’il faut absolument passer à travers un mur combustible, consultez votre inspecteur en bâtiment avant de
procéder. Consultez aussi le fabricant des conduits de raccordement pour connaître toutes les exigences
particulières.
Consultez votre détaillant pour obtenir les composants de raccordement muraux dont vous auriez besoin.
N’utilisez que les pièces qui ont été testées et certi ées pour des installations à travers un mur.
61.1A
BASE DE
PROTECTION
TOIT
SOLIN
DE TOIT
COLLET DE SOLIN
TERMINAISON
MUR
COMBUSTIBLE
CONDUIT DE
RACCORDEMENT
CONSERVER UN
DÉGAGEMENT DE 2”
(50,8mm) À TRAVERS
L’AVANT-TOIT
PLAFOND
COMBUSTIBLE
MUR EXTÉRIEUR
COMBUSTIBLE
2” (50,8mm)
CLEARANCE
RACCORD EN
«T» ISOLÉ
SUPPORT
MURAL
ESPACEUR
MURAL OU MUR
EXTÉRIEUR
CONDUIT DE
RACCORDEMENT
CHIMINÉE
HOMOLOGUÉE
VERS
L’APPAREIL
COUPE-FEU
