W415-1133 / A / 06.12.13
69
FR

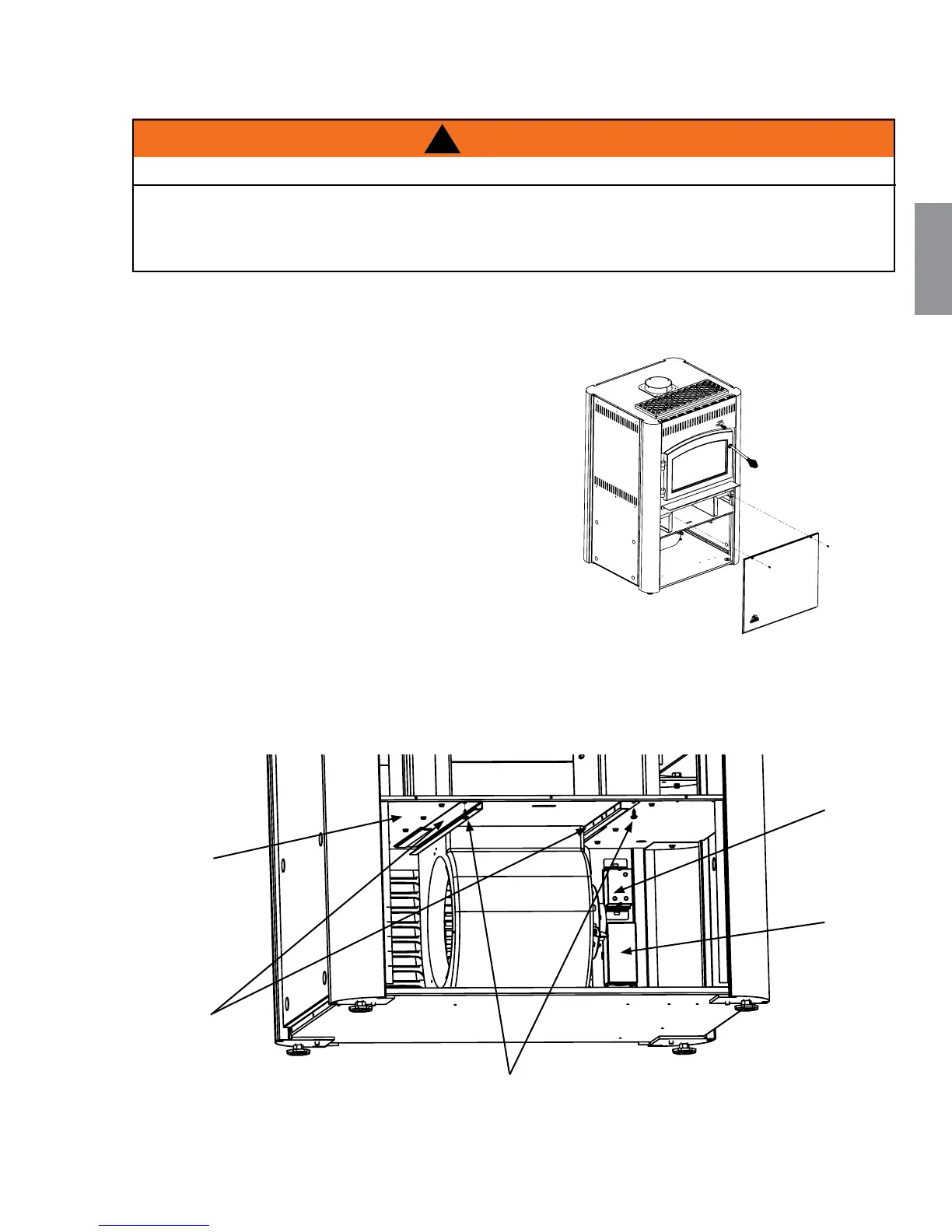

8.12 ENLÈVEMENT DE L’ASSEMBLAGE DE LA SOUFFLERIE
1. Retirez les deux vis supérieures du panneau avant
inférieur.
2. Retirez le couvercle de la boîte de dérivation située à la droite de la souferie, xée sur le panneau arrière
(comprimez les côtés du couvercle et tirez).
PANNEAU
DE DIVISION
DE LA
SOUFFLERIE
RAILS DE
MONTAGE
VIS DE
FIXATION (2)
INTERRUPTEUR
À VITESSE
VARIABLE
BOÎTE DE
DÉRIVATION
INFÉRIEURE
Pour enlever l’assemblage de la souferie an de procéder à l’entretien ou à l’inspection, veuillez suivre la
procédure suivante.
!
AVERTISSEMENT
CET APPAREIL DOIT ÊTRE RACCORDÉ ÉLECTRIQUEMENT PAR UN TECHNICIEN QUALIFIÉ
