1. Bereiten Sie das Boot für den Einbau des Batteriehauptschalters vor.

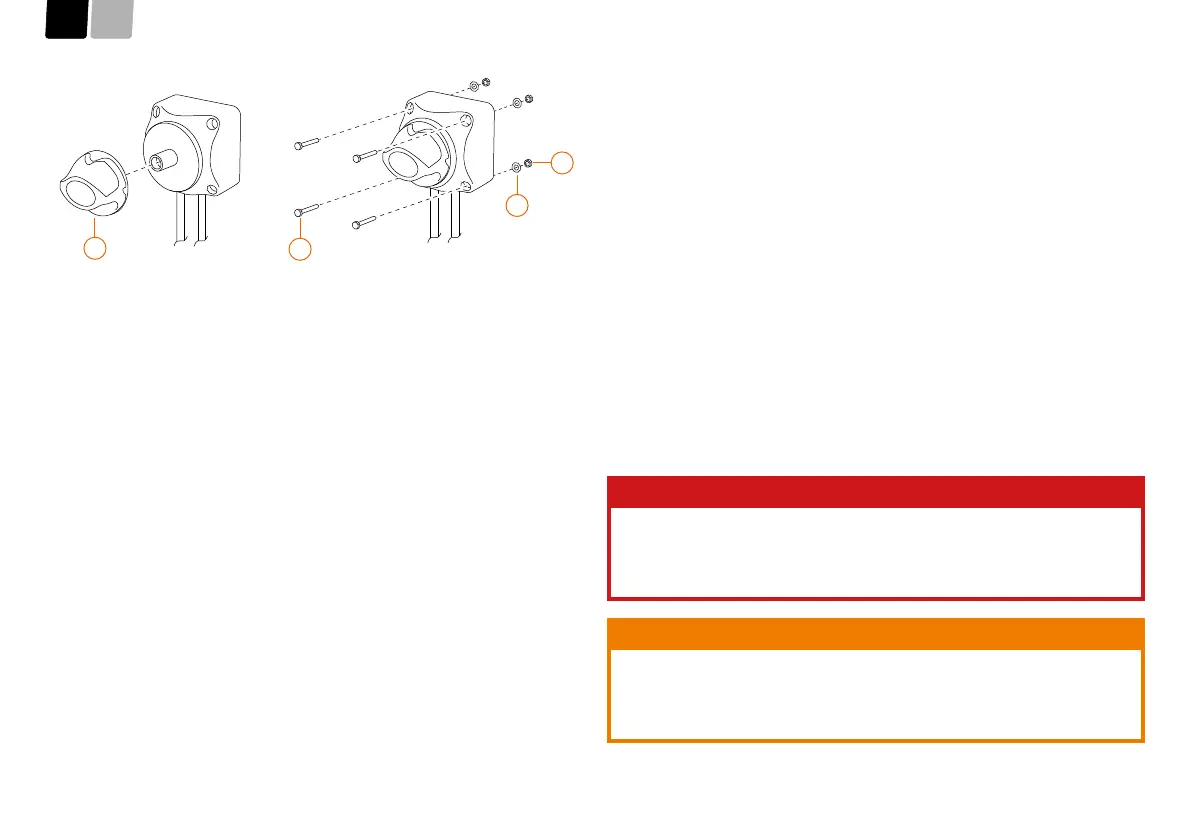

2. Positionieren Sie den Batteriehauptschalter am Boot und befestigen Sie die-
sen mit M5 Schrauben (2), Unterlegscheiben (3) und Muttern (4). Beachten
Sie dabei, dass die Kabel nach unten gerichtet sind.
3. WICHTIG! Stellen Sie den Hauptschalter nach dem Einbauen in die „Off“
Position und sichern Sie diesen gegen unbeabsichtigtes betätigen, indem
Sie den Schaltergriff abziehen (1).
6.5 Batterien einbauen und befestigen
Stellen Sie bei der Planung und beim Einbau sicher, dass die Batterien in jeder
Phase der Bootsnutzung sicher befestigt sind.
Batterieladestand synchronisieren
Wenn Sie in Ihrem Torqeedo-System mehr als eine Batterie verwenden, müssen
Sie jede Batterie vor dem Einbau und insbesondere vor der Inbetriebnahme, auf
einen Ladestand von 100% auaden. So vermeiden Sie einen hohen Ladungs-
ausgleich der Batterien bei der Verkabelung.
1. Laden Sie jede Batterie für mindestens 12 Stunden um einen Ladestand von
100% sicherzustellen.
Batterien einbauen
Bereiten Sie den Befestigungsort für die Batterien vor und stellen Sie sicher, dass
der vorgesehene Ort
• eine ebene Fläche für die Montage bietet,
• gegen Spritzwasser geschützt ist,
• nicht in nassen Umgebungen wie z.B. Bilgen liegt.
1. Platzieren Sie die Batterie an der dafür vorgesehenen Stelle im Boot und
benutzen Sie die dafür vorgesehenen Punkte zur Befestigung.
HINWEIS! Weitere Informationen zur Batterie und zur Befestigung nden Sie in
der Betriebsanleitung der Batterie.
6.6 Sonstige Komponenten einbauen und befestigen
TIPP! Verwenden Sie für den Einbau die entsprechende Bohrschablone. Sie
nden die Bohrschablone im Service Center unter www.torqeedo.com.
1. Bereiten Sie Ihr Boot für den Einbau der Komponente vor.
2. Positionieren Sie die Komponente am Boot und befestigen Sie diese mit
entsprechendem Befestigungsmaterial.
HINWEIS! Weitere Informationen zur Komponente und zur Befestigung nden Sie
in der entsprechenden Betriebsanleitung.
6.7 Verkabelung
GEFAHR
Verletzungsgefahr oder Tod durch Stromschlag. Schwere Verletzungen oder
Tod können die Folge sein.
• Stellen Sie sicher, dass während der Installation das gesamte System
spannungsfrei ist. Batterien und externe Spannungsquellen müssen
vom Bordnetz getrennt sein.
WARNUNG
Verletzungsgefahr durch elektrische Spannung. Mittlere oder schwere Körper-
verletzungen können die Folge sein.
• Leistungskabel, Datenkabel, Steckverbindungen und Schraubverbindun-
gen dürfen nicht in nassen Bereichen (z.B. Bilgen) verlegt werden.
• Anschlussreihenfolge gemäß der Arbeitsanweisung beachten.
Stellen Sie vor dem Verkabeln sicher, dass Ihnen der richtige Anschlussplan zur
