6.4 Motor am Boot montieren
6.4.1 Motor mit Knebelschrauben montieren
1

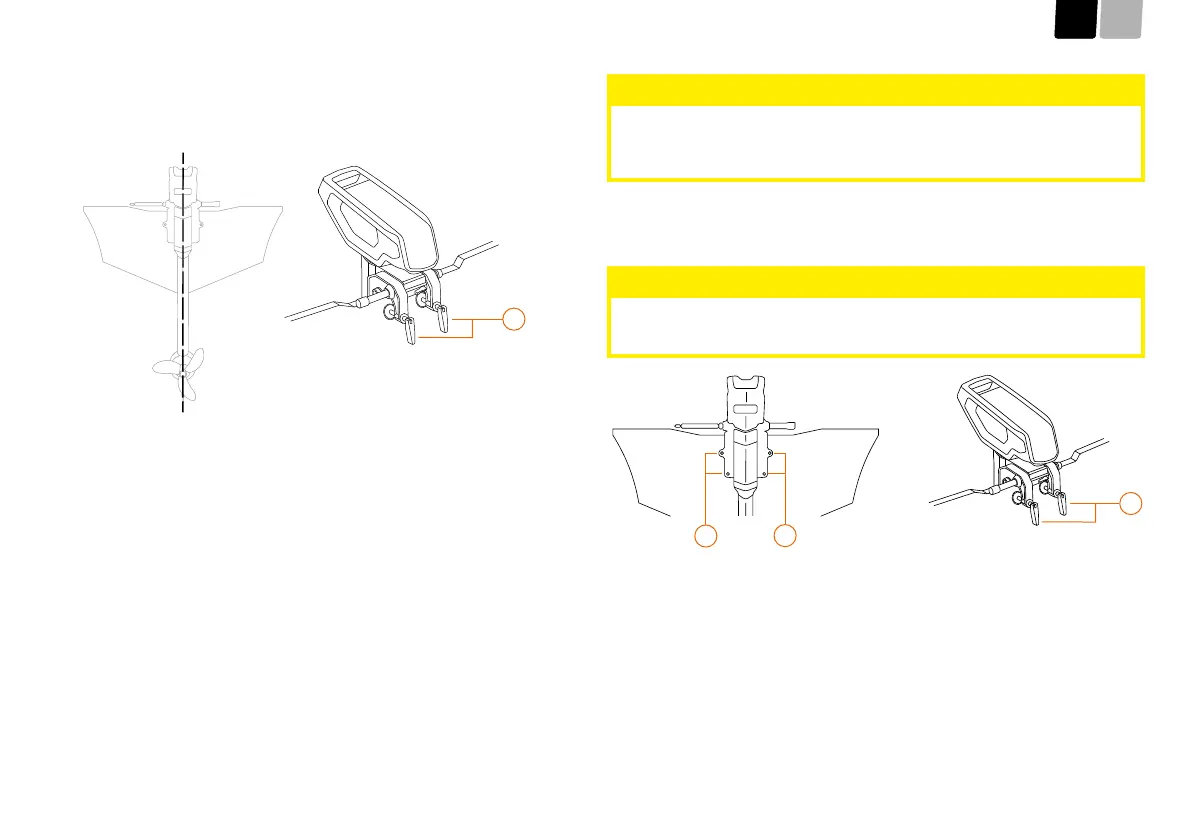

1. Positionieren Sie den Motor auf dem Heckspiegel des Bootes.
2. Ziehen Sie die Knebelschrauben (1) so weit an, dass sich der Motor noch
verschieben lässt.
3. Richten Sie den Motor zur Mittellinie des Bootes aus.
4. Ziehen Sie die Knebelschrauben fest an.
6.4.2 Motor dauerhaft montieren
Motor für die Montage vorbereiten
TIPP! Montieren Sie zuerst alle Komponenten des Torqeedo Systems im Boot und
nehmen Sie erst danach die Verkabelung vor.
VORSICHT
Quetschgefahr durch unkontrolliertes Kippen der Spiegelhalterung. Leichte
oder mittelschwere Körperverletzungen können die Folge sein.
• Stellen sie den Kippsperrhebel in die Position „Lock“ um die
Spiegelhalterung zu arretieren.
1. Öffnen Sie die Knebelschrauben der Spiegelhalterung.
Motor ausrichten und Spiegel vorbereiten
VORSICHT
Verletzungsgefahr durch Kippen des Bootes. Leichte oder mittelschwere
Körperverletzungen können die Folge sein.
• Stellen Sie sicher, dass das Boot sicher und stabil positioniert ist.
2
1
2
1. Positionieren Sie den Motor auf dem Heckspiegel des Bootes.
2. Ziehen Sie die Knebelschrauben (1) so weit an, dass sich der Motor noch
verschieben lässt.
3. Richten Sie den Motor zur Mittellinie des Bootes aus.
4. Ziehen Sie die Knebelschrauben handfest an.
5. Markieren Sie die Befestigungslöcher (2).
6. Öffnen Sie die Knebelschrauben und montieren Sie den Motor ab.
TIPP! Bohren Sie die Löcher für die Befestigung nicht durch die Spiegelhalterung,
da dadurch die Lackschicht beschädigt wird und Korrosion entsteht.
