7. Bohren Sie die Löcher für die Spiegelhalterung entsprechend den Markie-
rungen, verwenden Sie dazu einen Bohrer mit 8,5mm Durchmesser.
8. Versiegeln Sie die inneren Flächen der Bohrlöcher, um den Kern des Heck-
spiegels gegen eindringendes Wasser zu schützen.
TIPP! Befestigen Sie den Motor mit M8 Schrauben.
Motor dauerhaft an der Spiegelhalterung befestigen
Verwenden Sie für die Montage M8 Befestigungsschrauben mit Unterlegscheiben
und Muttern (nicht im Lieferumfang enthalten).
Die Länge der Schrauben ist von der Einbausituation Ihres Bootes abhängig.
3
1
2
4

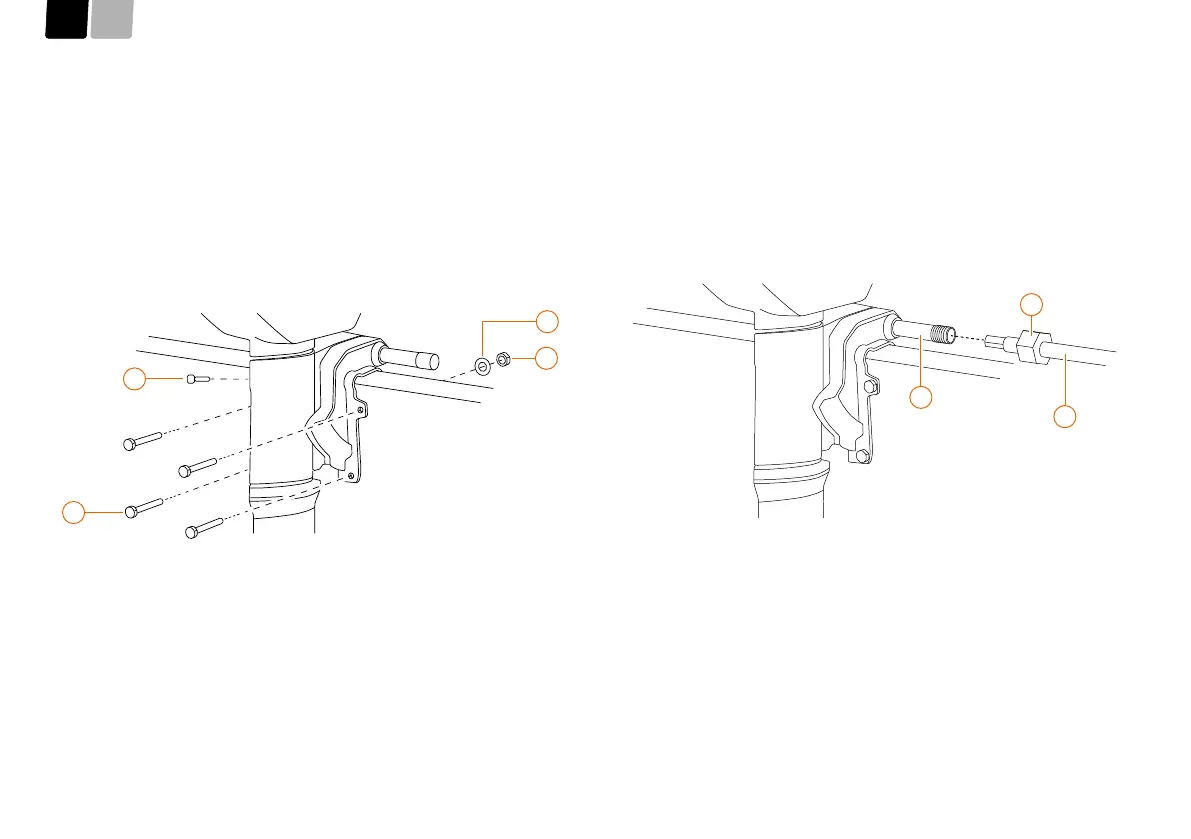

1. Positionieren Sie den Motor auf dem Heckspiegel Ihres Bootes.
2. Behandeln Sie die M8 Befestigungsschrauben (1) vor dem Einbau mit ei-
nem geeigneten Dichtmittel, um das Eindringen von Wasser zu verhindern.
TIPP! Torqeedo empehlt Dichtmittel, die nicht aushärten und sich bei einer
späteren Demontage leicht lösen lassen, z.B. Butylband.
3. Bauen Sie die M8 Befestigungsschrauben (1) mit den Unterlegscheiben (2)
und den Muttern (3) ein und ziehen Sie diese fest.
4. Bauen Sie die Motor-Arretierschraube (4) aus und bewahren Sie diese für
eine spätere Verwendung auf, wenn Sie den Motor ohne Arretierung be-
treiben wollen.
TIPP! Schützen Sie das Gewinde vor eindringendem Wasser mit z.B. haushalts-
üblicher Vaseline, wenn Sie die Motor-Arretierschraube ausgebaut haben.
6.4.4 Propeller anbauen
1. Bauen Sie den Propeller und die Opferanode an, siehe Kapitel:
• Propeller
• Opferanode
6.4.5 Fernlenkung anschließen
Das Torqeedo System ist für handelsübliche Fernlenksysteme vorbereitet.
1
2
3
1. Behandeln Sie die Innenseite des Führungsrohrs (1) vor dem Einbau der
Fernlenkung mit geeignetem Schmiermittel, achten Sie darauf, Salzwasser-
geeignetes Schmiermittel zu verwenden, wenn Sie Ihr Torqeedo System in
Salzwasser oder Brackwasser nutzen.
2. Führen Sie die Fernlenkung (2) in das Führungsrohr, fangen Sie austreten-
des Schmiermittel mit einem Lappen auf.
3. Befestigen Sie die Fernlenkung mit der Überwurfmutter (3) und ziehen Sie
diese mit dem vorgegebenen Drehmoment fest, siehe Herstellerangaben
der Fernlenkung.
