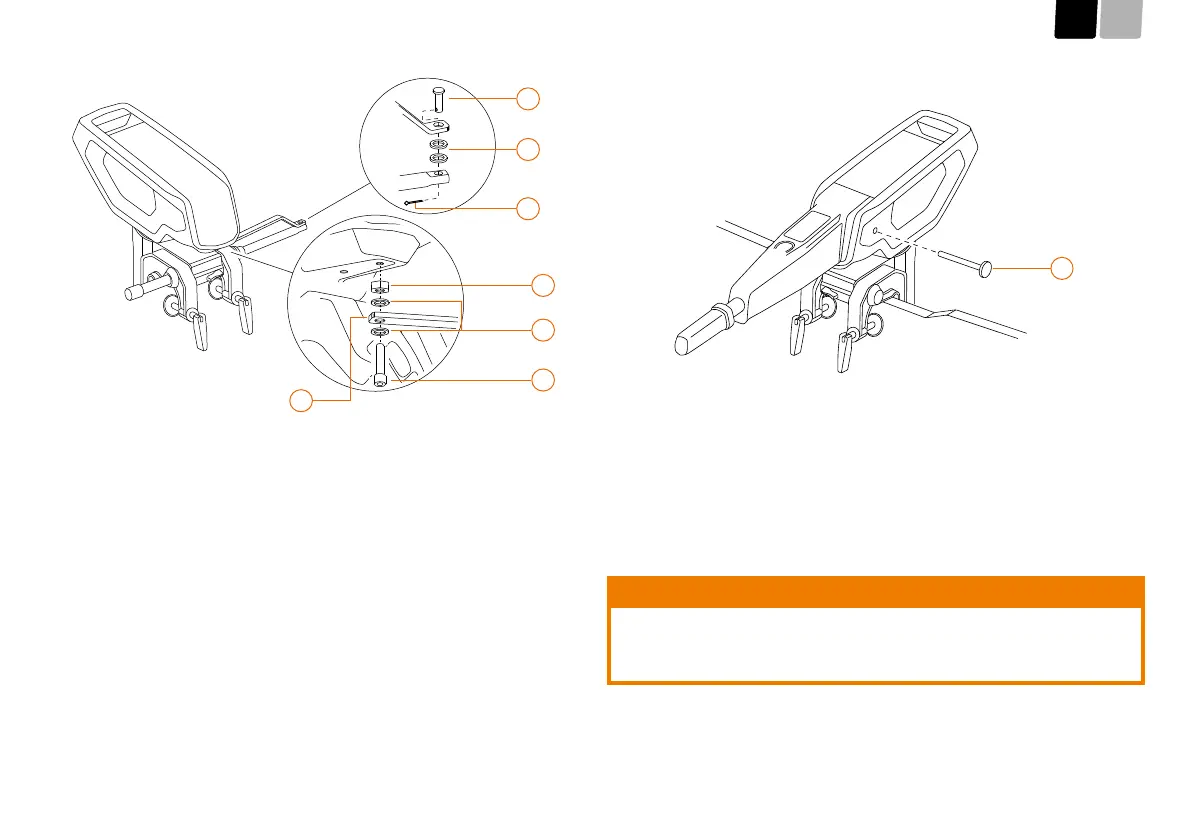

4. Bauen Sie die Schraube (4), Scheiben (5) und die Mutter (6) in die Gelenks-
tange (7) ein, ziehen Sie die Mutter nicht fest.
5. Positionieren Sie die Gelenkstange mit der Schraube am Schaftkopf und
drehen Sie die Schraube in den Schaftkopf ein, bis die Mutter am Schaftkopf
anliegt.
6. Ziehen Sie die Mutter fest, sodass die Schraube gekontert wird und die Ge-
lenkstange frei beweglich bleibt.
7. Positionieren Sie das andere Ende der Gelenkstange, den Bolzen (8) und die
Scheiben (9) in der Fernlenkung und bauen Sie den Sicherungssplint (10)
ein.
8. Prüfen Sie die Lenkung auf Funktion, achten Sie dabei auf:
• Freigängigkeit des Systems beim Lenken
• Freigängigkeit in allen Tiltpositionen
6.4.6 Pinne montieren (nur Cruise mit Tiller)
1
1. Montieren Sie die Pinne am Motor.
2. Bauen Sie die Pinnenarretier-Schraube (1) ein und ziehen Sie diese handfest
an.
6.4.7 Batteriehauptschalter einbauen
Verwenden Sie für die Montage M5 Schrauben (nicht im Lieferumfang enthalten).
Die Länge der Schrauben ist von der Einbausituation Ihres Bootes abhängig.
WARNUNG
Verletzungsgefahr durch elektrische Spannung. Mittlere oder schwere Körper-
verletzungen können die Folge sein.
• Hauptschalter und Kabelverbindungen müssen mit einem Berührschutz
(z.B. Lugsulation) versehen oder berührsicher verbaut werden.
